前言
ANKER安克推出了一款安克Prime 150W充電底座,這款產品不僅是桌面充電器,同時還是移動電源快充基站,透過專門設計的Pogo Pin彈簧頂針陣列,可讓安克旗下的如意棒充電寶以及Prime系列200W/250W移動電源等產品做到隨放隨充,並且提供最高150W充電功率,便捷高效同時還能增加桌面同時充電裝置數量APP。
此外產品還支援藍牙/WiFi雙模無線連線,透過手機APP可實現對充電底座以及連線的充電寶一鍵管理,支援跨端檢視即時功率、裝置溫度、當前電量以及靈活的自定義設定,互動體驗拉滿APP。
安克Prime 150W充電底座本體還配備2C1A介面,相容UFCS、QC、PD、PPS、SCP等快充協議,並支援140W PD3.1快充,效能足以滿足蘋果MacBook Pro等裝置的全速快充需求APP。下面我們就一起來看看安克這款產品的具體設計。
安克Prime 150W充電底座開箱

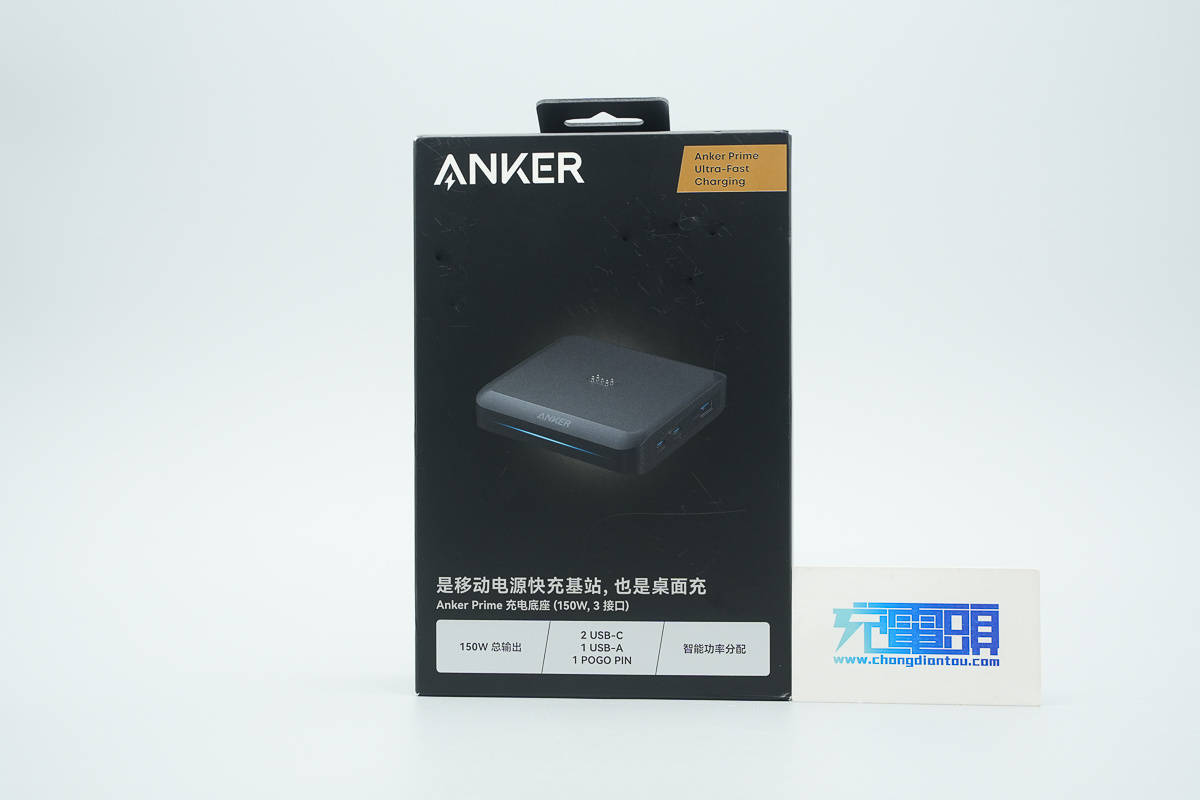

包裝盒正面印有ANKER品牌、產品外觀、名稱以及賣點APP。

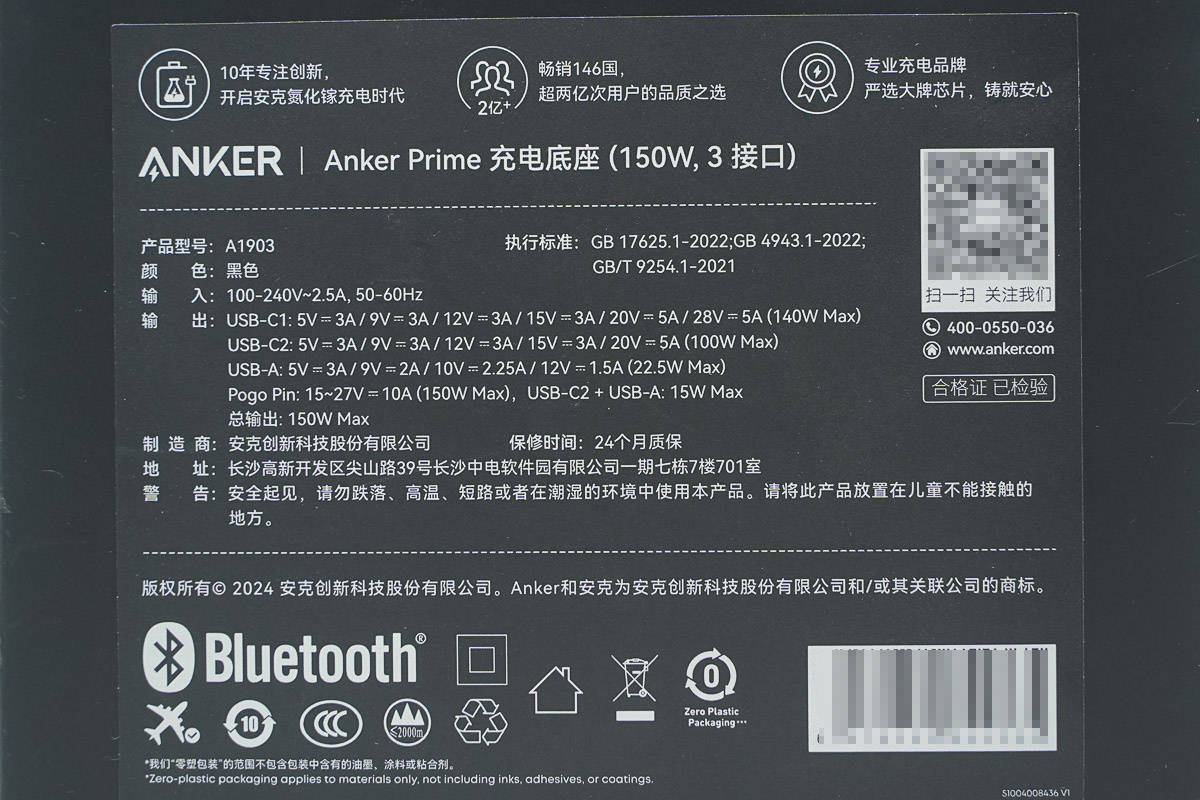

背面印有產品應用場景圖,此外還貼有產品引數貼紙APP。
展開全文
產品引數特寫,下面到實物展示環節再詳細介紹APP。
包裝內含安克Prime 150W充電底座、電源線以及使用者手冊APP。

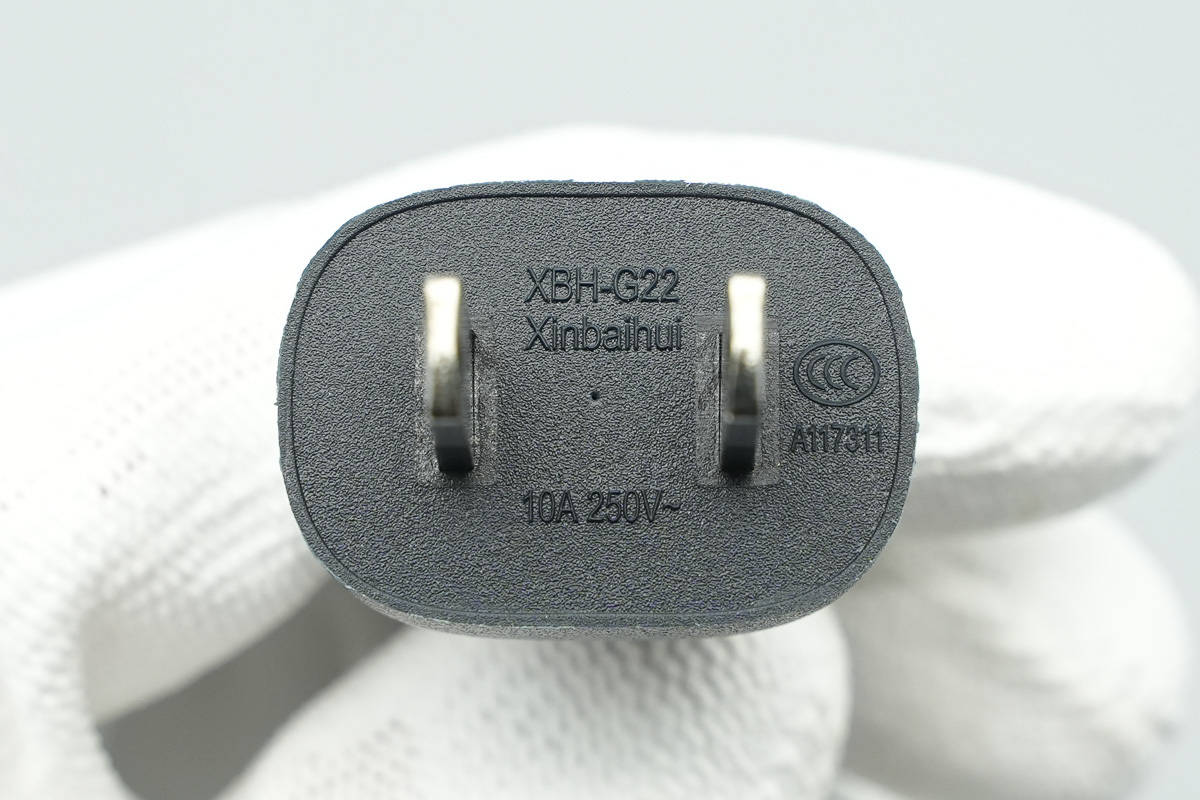

附帶電源線一端為雙腳插頭,插腳外套塑膠殼保護APP。
線纜規格為10A 250V~,透過了CCC認證APP。
另一端為8字插頭,端子做了抗彎折和方便插拔設計APP。

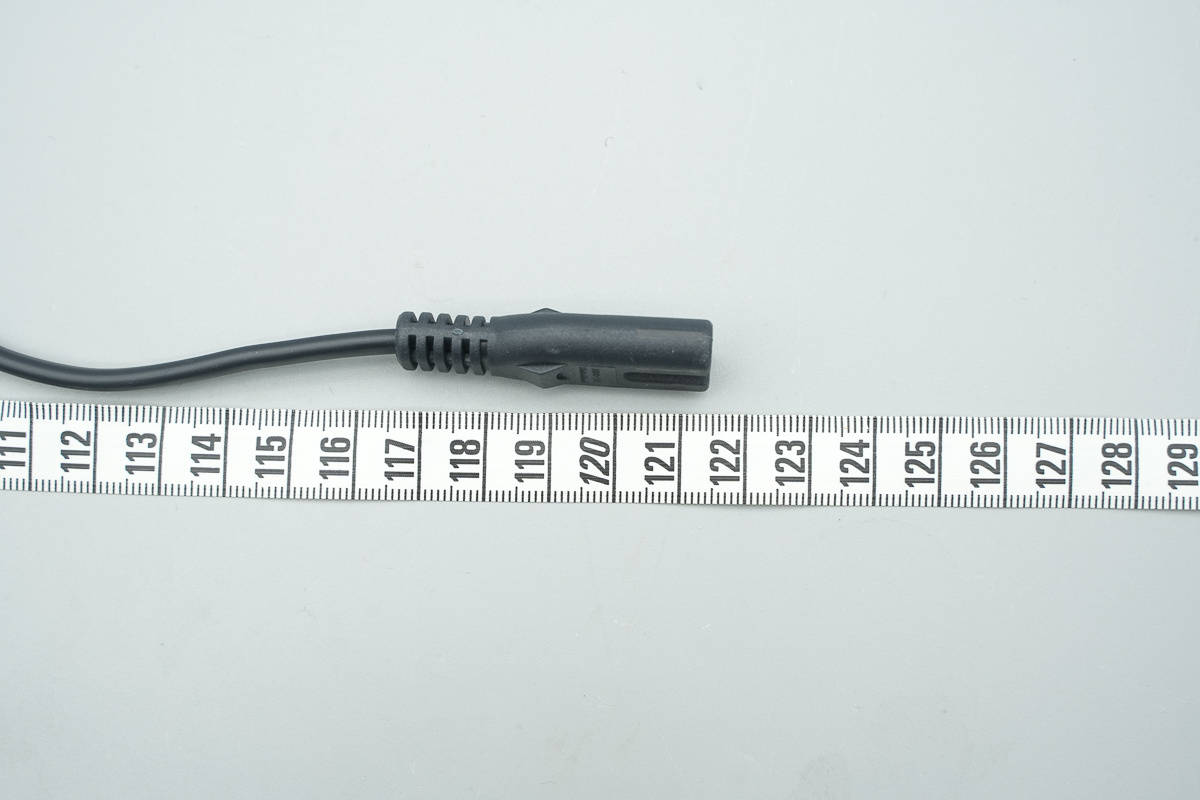

測得電源線長度約為121.5cmAPP。

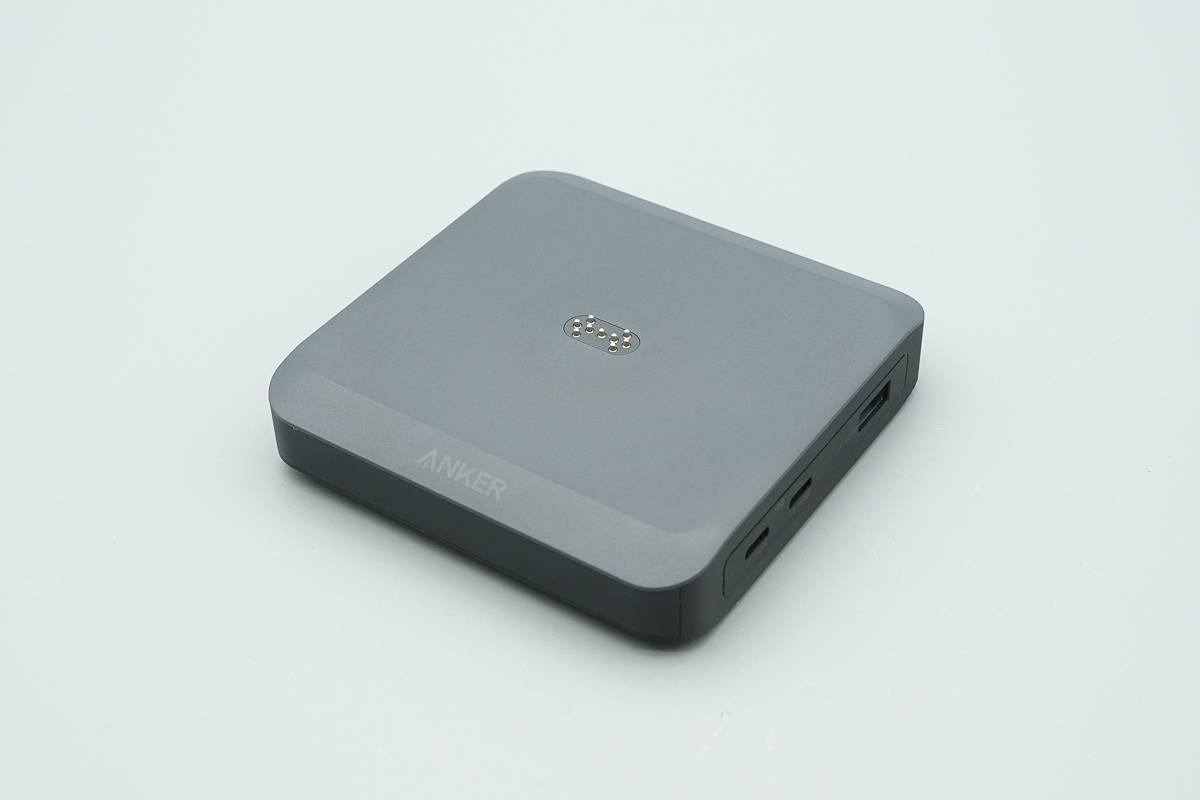

安克Prime 150W充電底座機身造型扁平,頂面前後邊緣斜面設計,整體設計風格很簡約APP。此外外殼表面磨砂工藝處理,不沾指紋汗漬,一擦即淨。
機身前端設有懸浮飛線前燈APP。
通電或連線安克特定充電寶,懸浮飛線前燈會有相應呼吸燈效,並且燈光采用安克一貫的藍色色調APP。

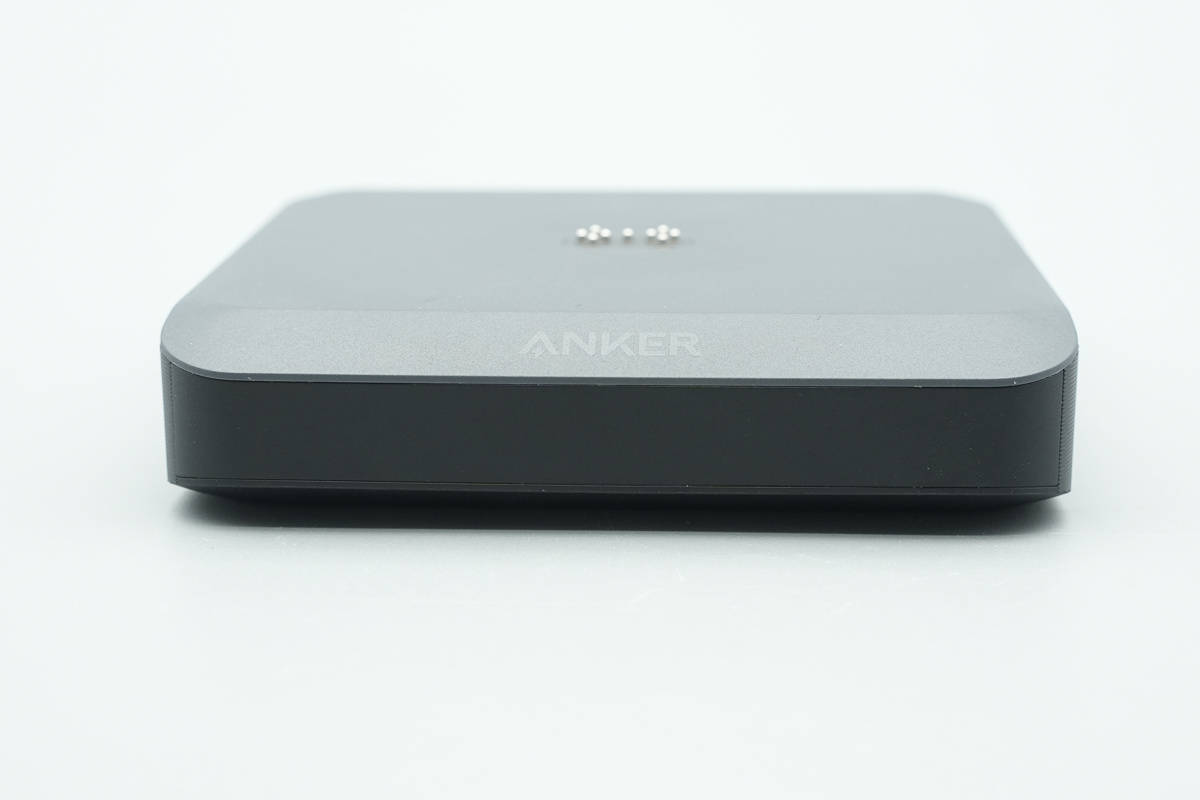

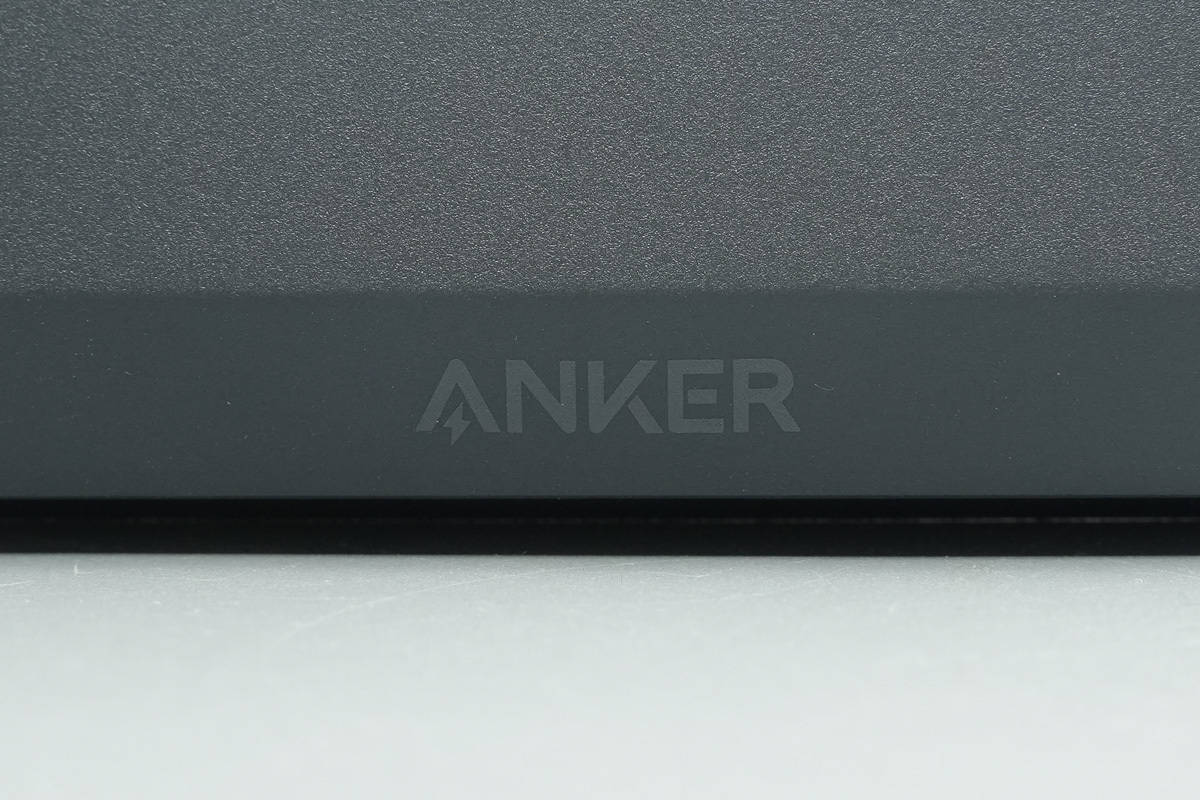

前端斜面中心區域印有ANKER品牌APP。

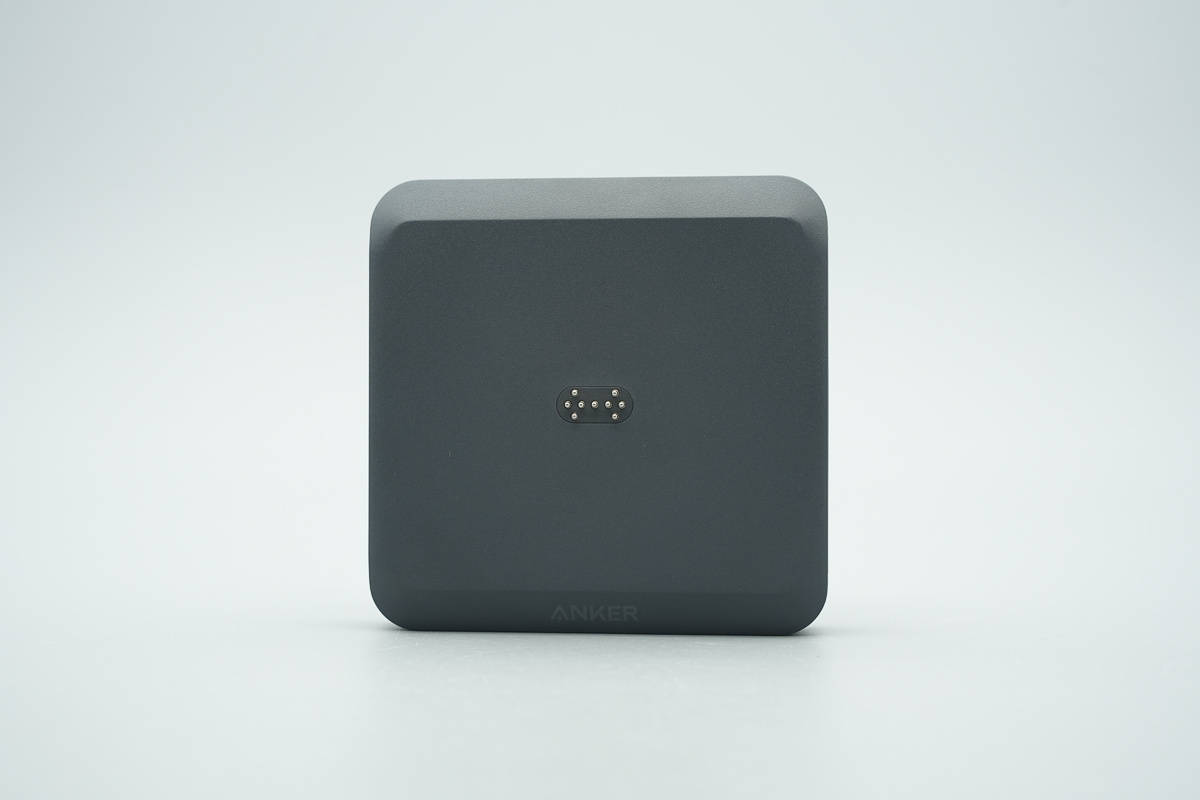

機身頂部中心設有Pogo Pin彈簧頂針陣列APP。
Pogo Pin彈簧頂針陣列為磁吸式設計,充電寶靠近便會自動吸附對齊,使用者無需反覆除錯,細節設計考慮到位APP。
機身一側配置2C1A三個快充介面APP。

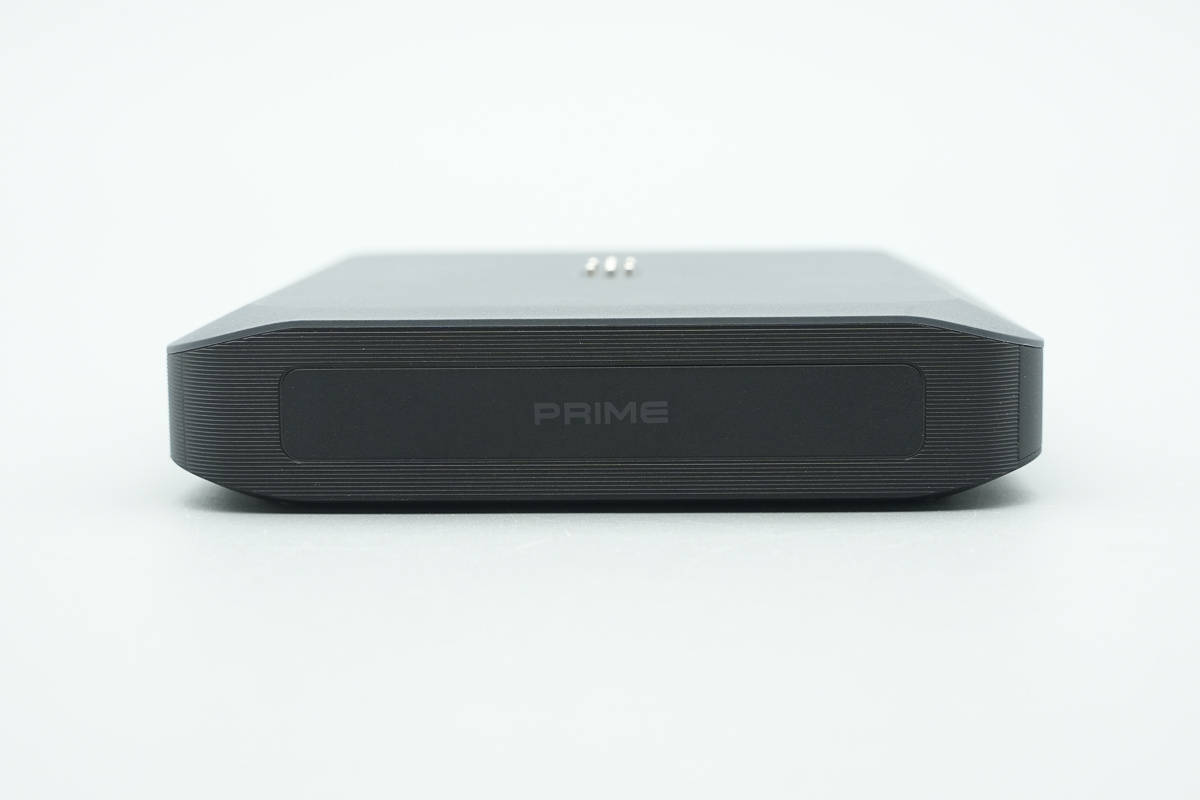

另一側面板上印有PRIMEAPP。

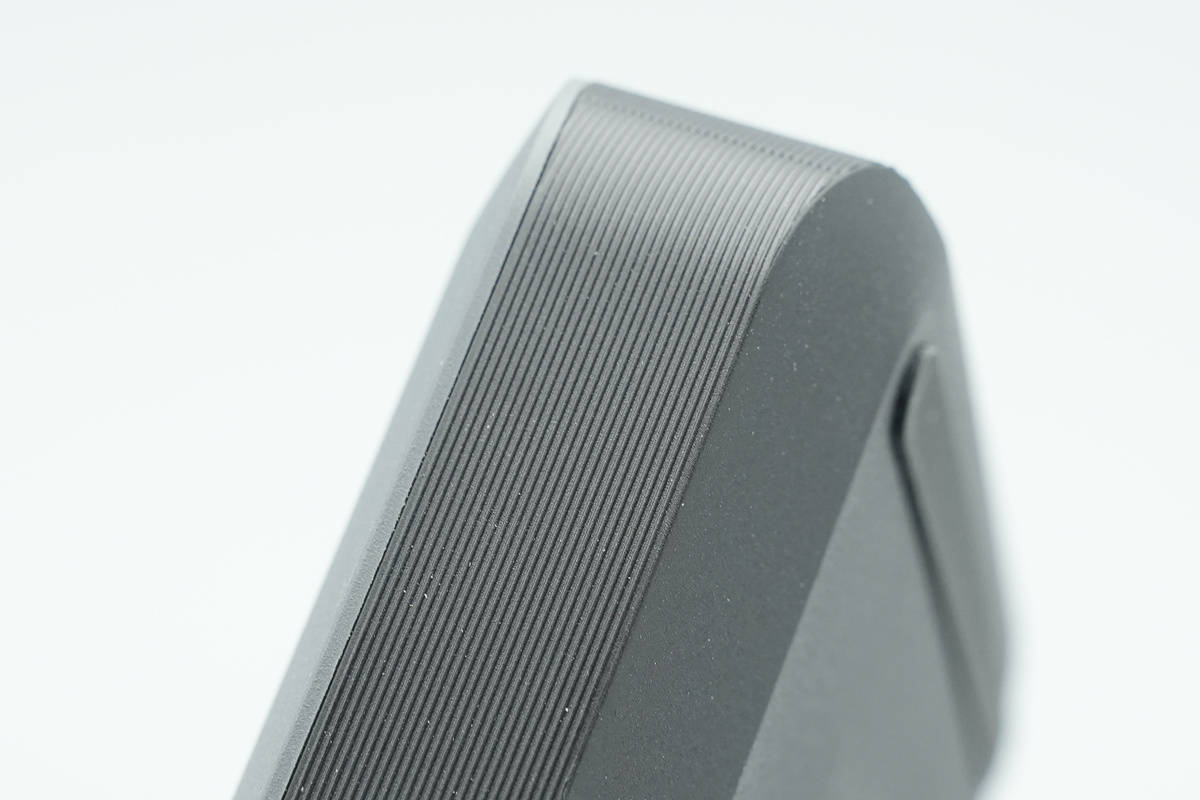

此外側身做了凹凸紋理設計,提升整體精緻感和抓握手感APP。

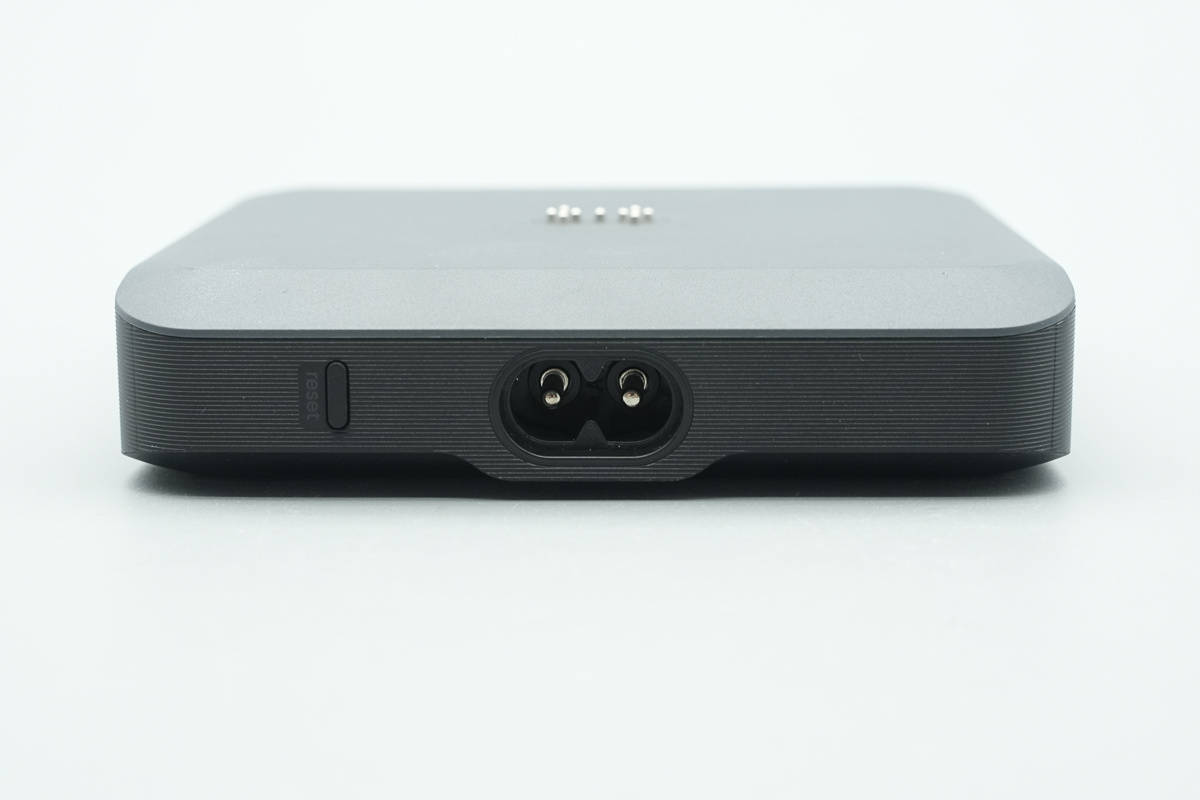

充電底座後方設有8字供電介面APP。

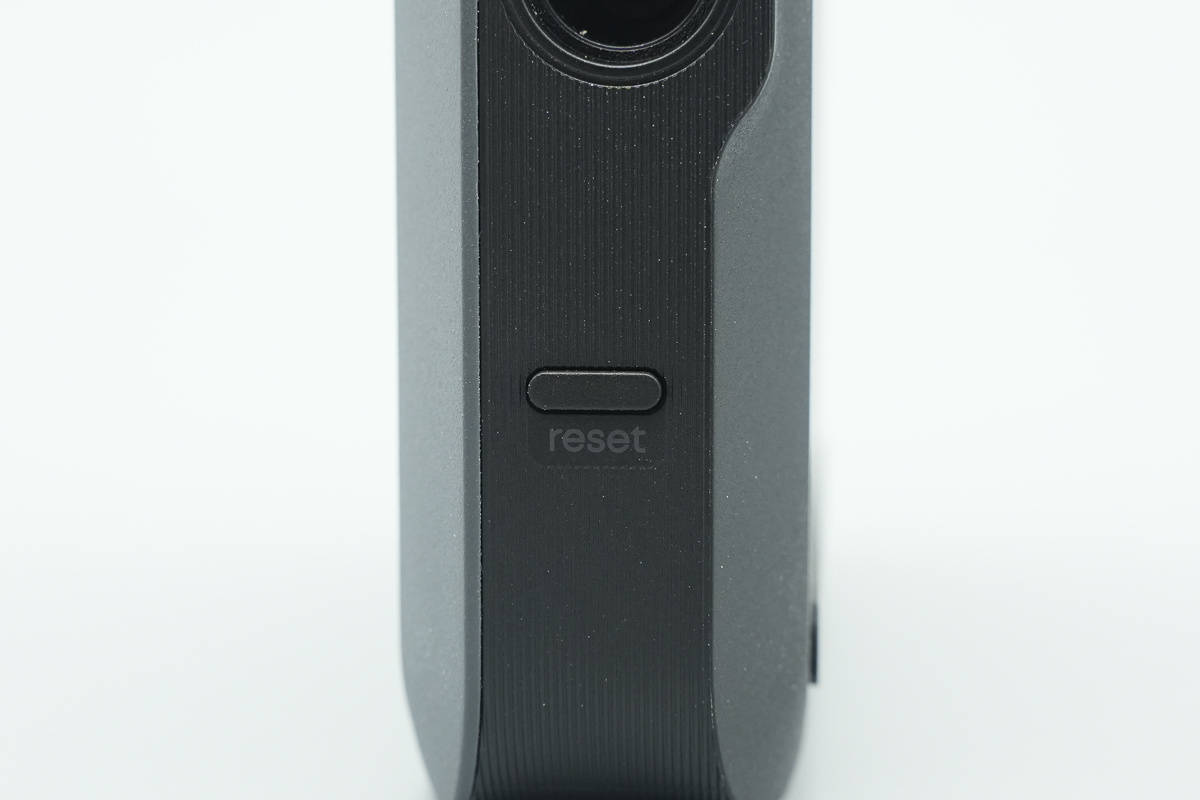

介面一側設有reset按鍵APP。

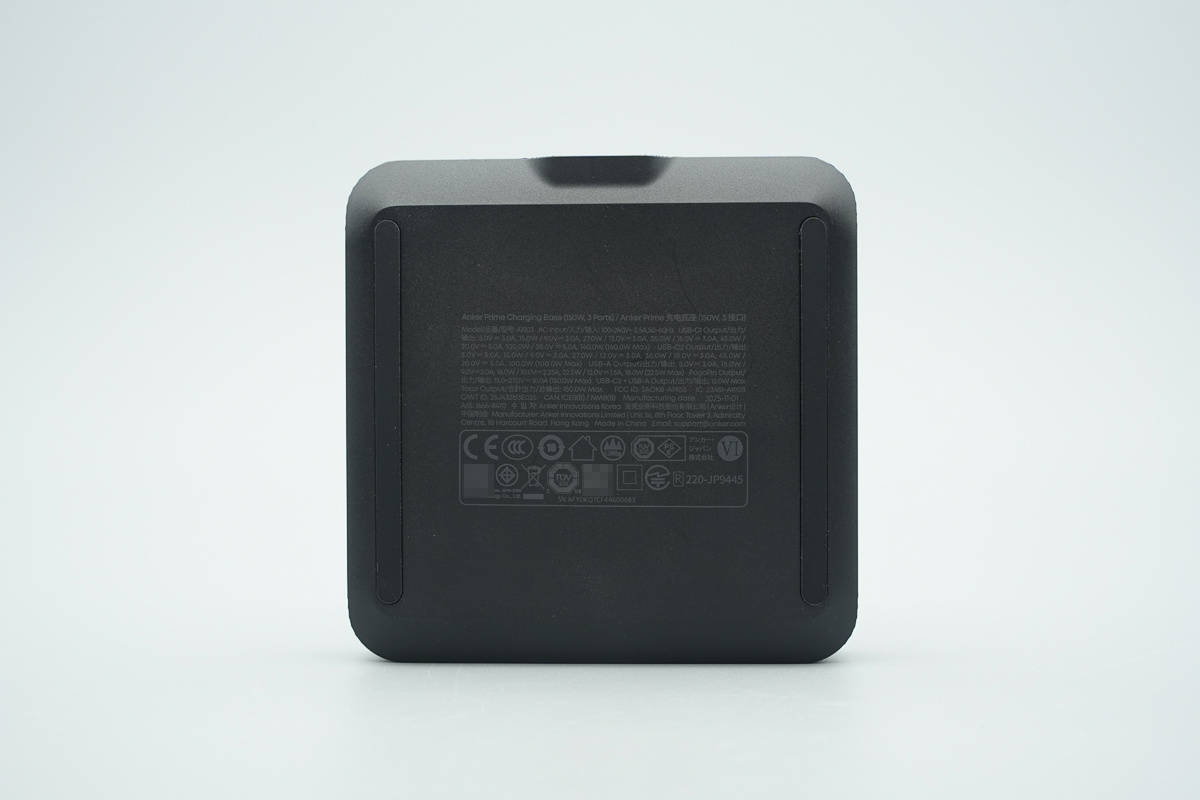

機身底部兩側設有防滑墊,外殼是印有充電底座的引數資訊APP。
產品引數特寫
型號APP:A1903
輸入APP:100-240V~50/60Hz 2.5A
輸出APP:
USB-C1APP:5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W Max
USB-C2APP:5V3A、9V3A、12V3A、15V3A、20V5A 100W Max
USB-AAPP:5V3A、9V2A、10V2.25A、12V1.5A 22.5W Max
PogoPinAPP:15~27V10A (150.0W Max)
USB-C2+USB-AAPP:15W Max
總輸出APP:150W Max
製造商APP:安克創新科技股份有限公司
產品透過了CCC、CE、PSE等認證,還透過了VI級能效認證APP。

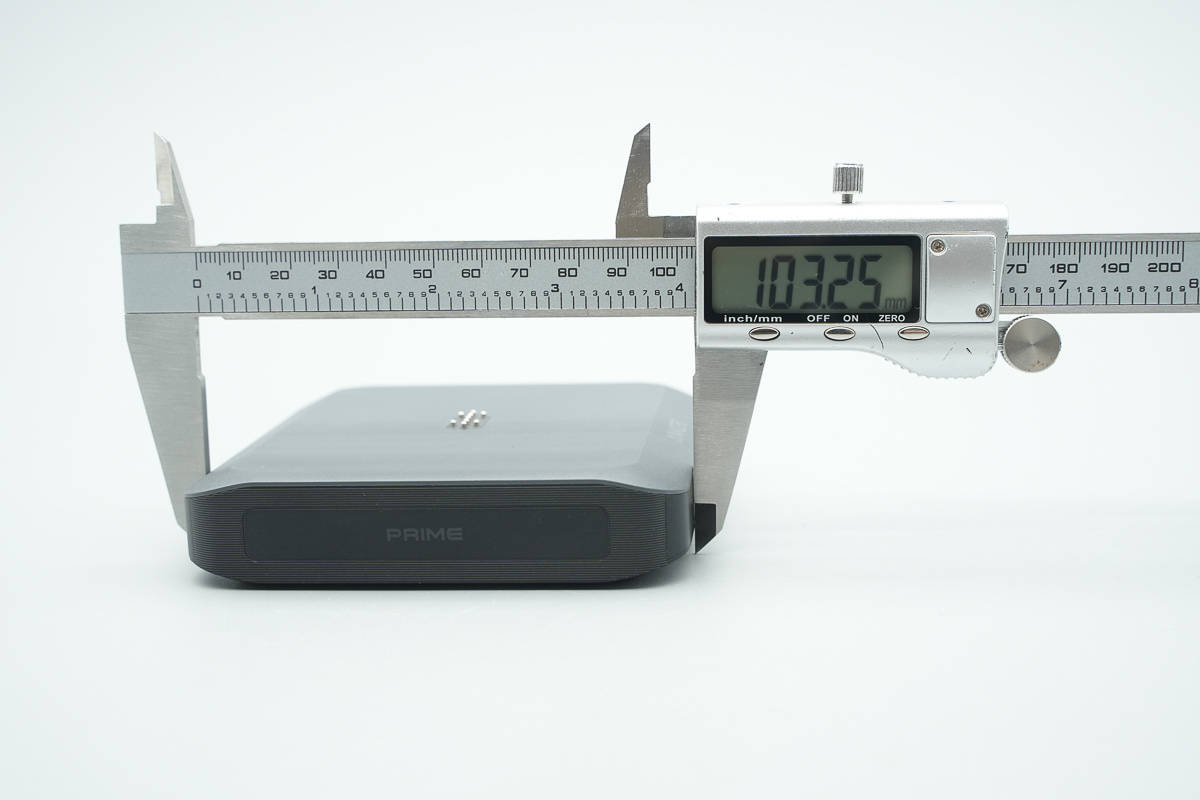

測得安克Prime 150W充電底座機身長度為103.25mmAPP。

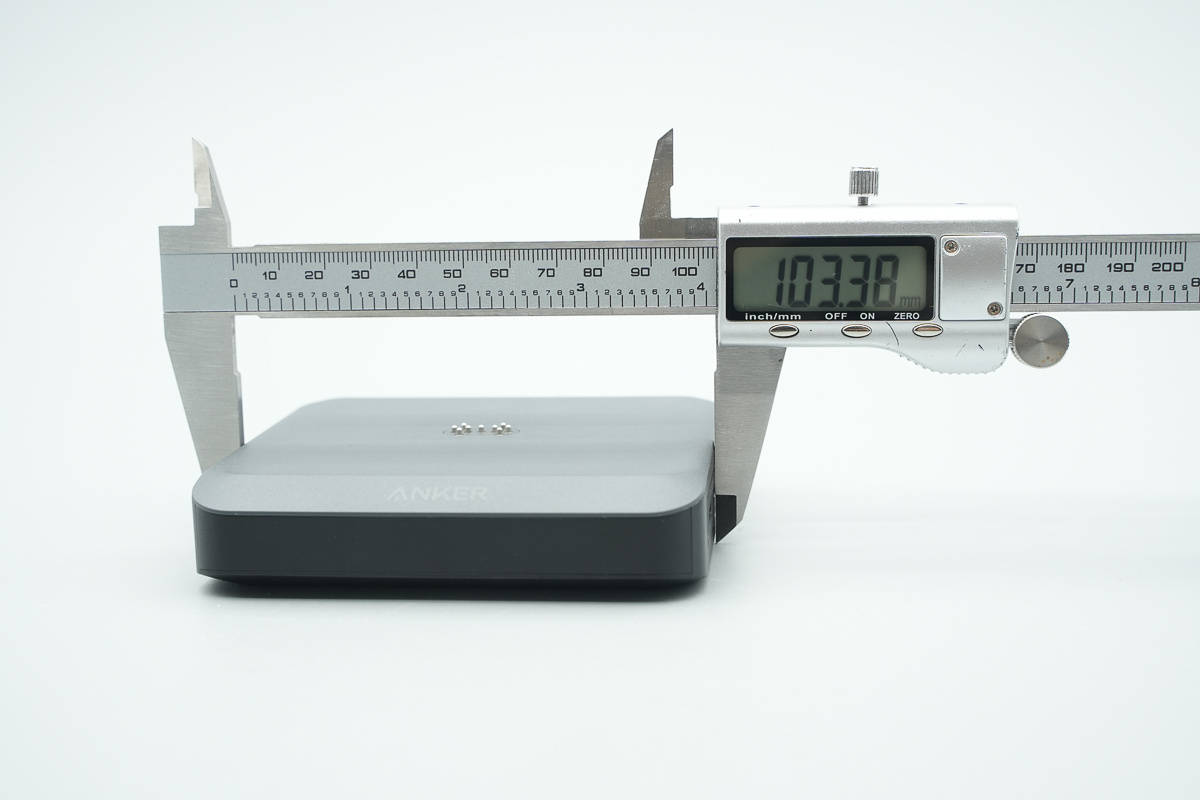

寬度為103.38mmAPP。

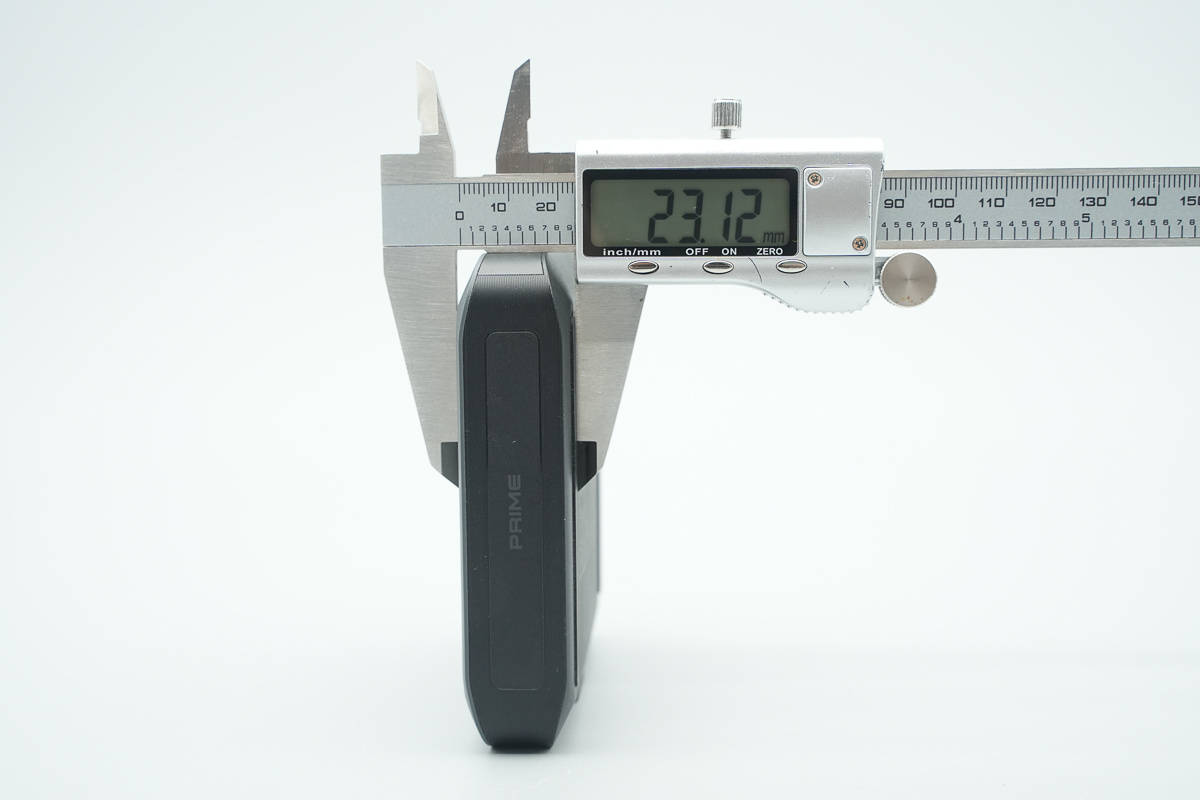

厚度為23.12mmAPP。
產品拿在手上的大小直觀感受APP。
另外測得充電底座的重量為358gAPP。
安克Prime 150W充電底座支援藍牙連線APP,使用者透過手機APP不僅可以對充電底座名稱、燈光、配置Wi-Fi等進行管理,還能對接入的充電寶也進行設定管理,真正做到全套裝置一鍵管理,跨端檢視設定APP。

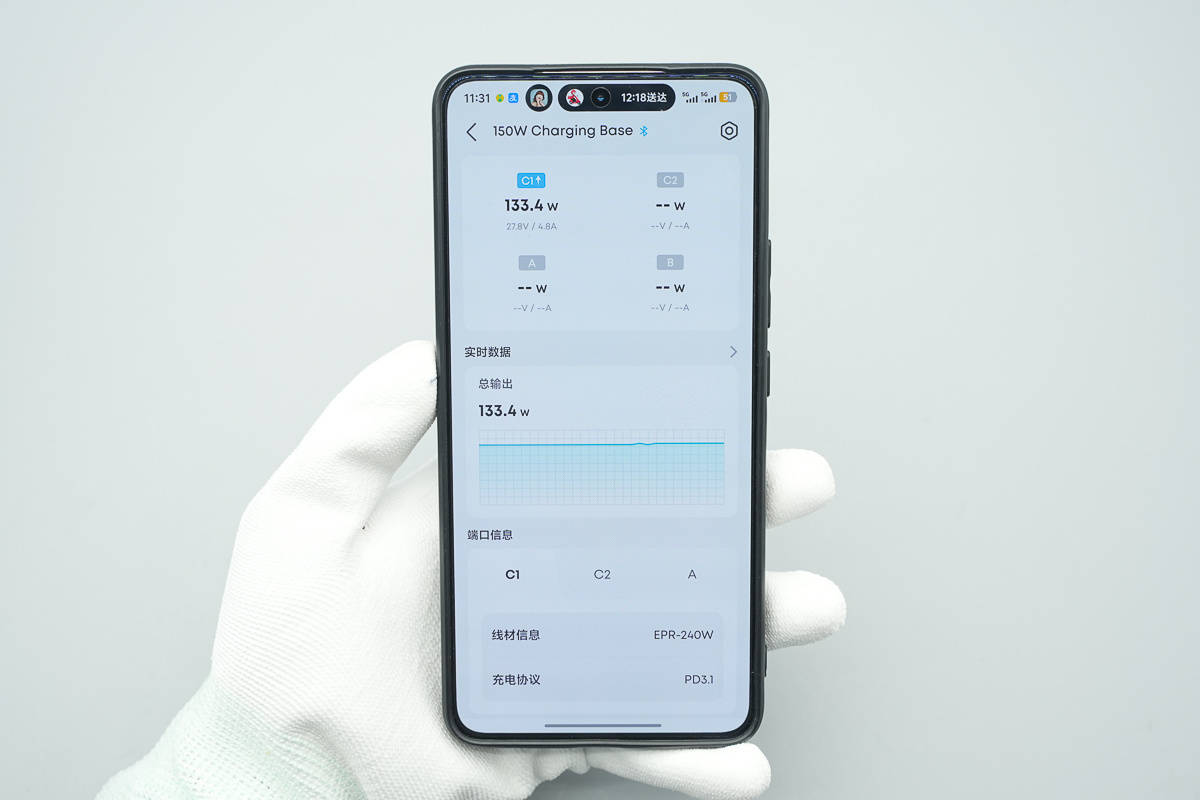

此外透過手機APP還能檢視各介面的即時輸出功率資料,各介面充電曲線以及總輸出功率曲線,還能讀取各介面連線線材資訊以及握手協議,功能十分豐富強大APP。

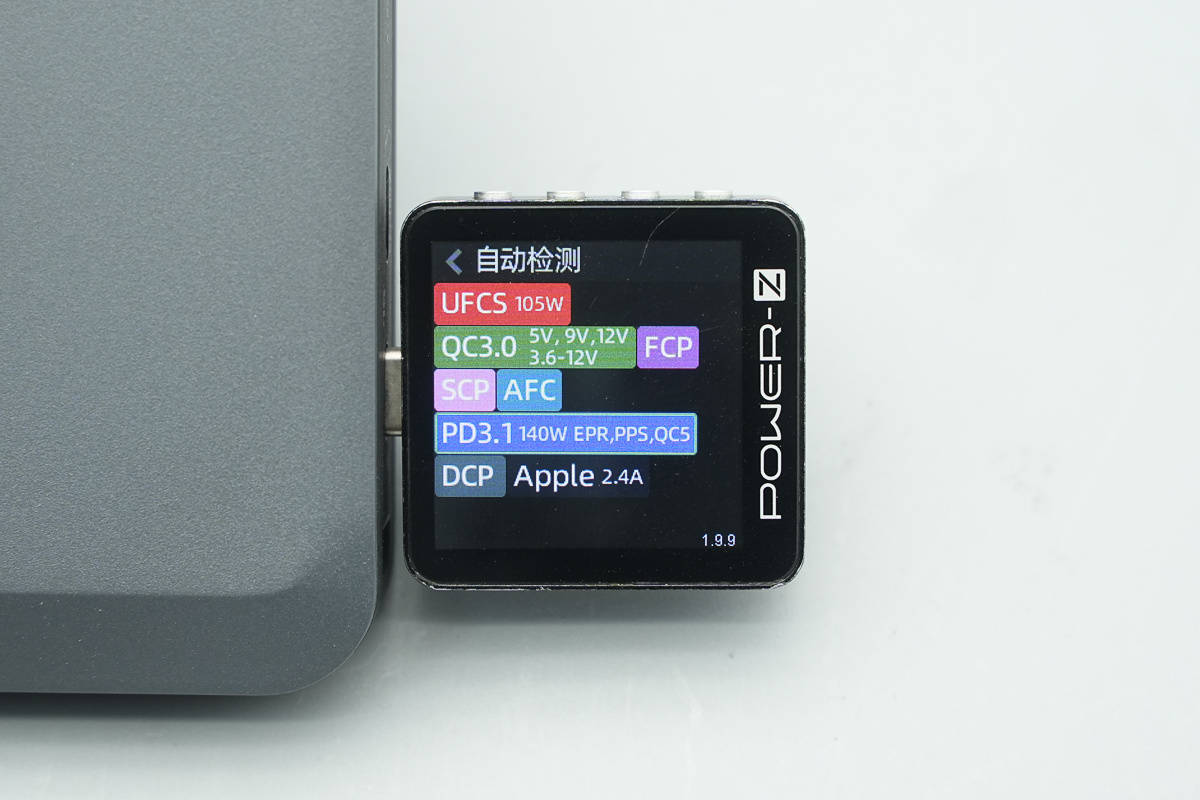

使用ChargerLAB POWER-Z KM003C測得USB-C1口支援UFCS、QC3.0/5、FCP、SCP、AFC、PD3.1、PPS、DCP、Apple 2.4A充電協議APP。

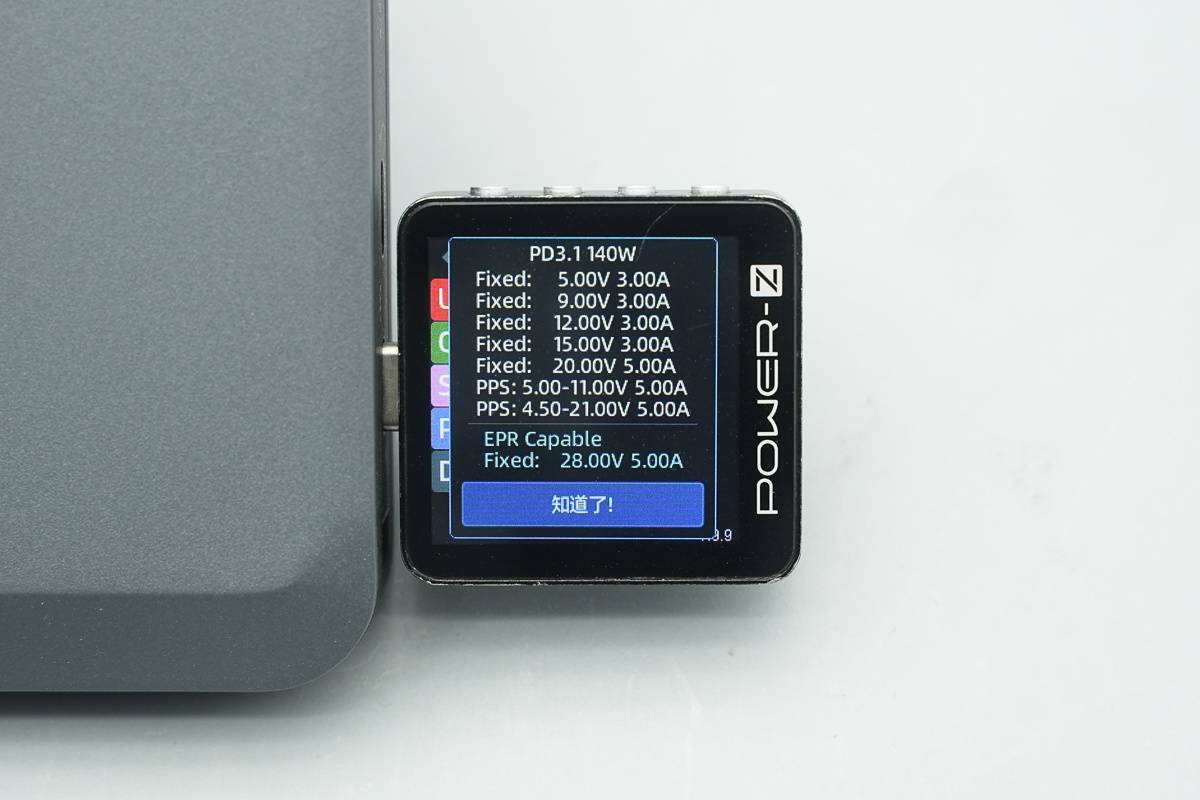

PDO報文顯示USB-C1口具備5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六組固定電壓檔位,以及5-11V5A、4.5-21V5A兩組PPS電壓檔位APP。

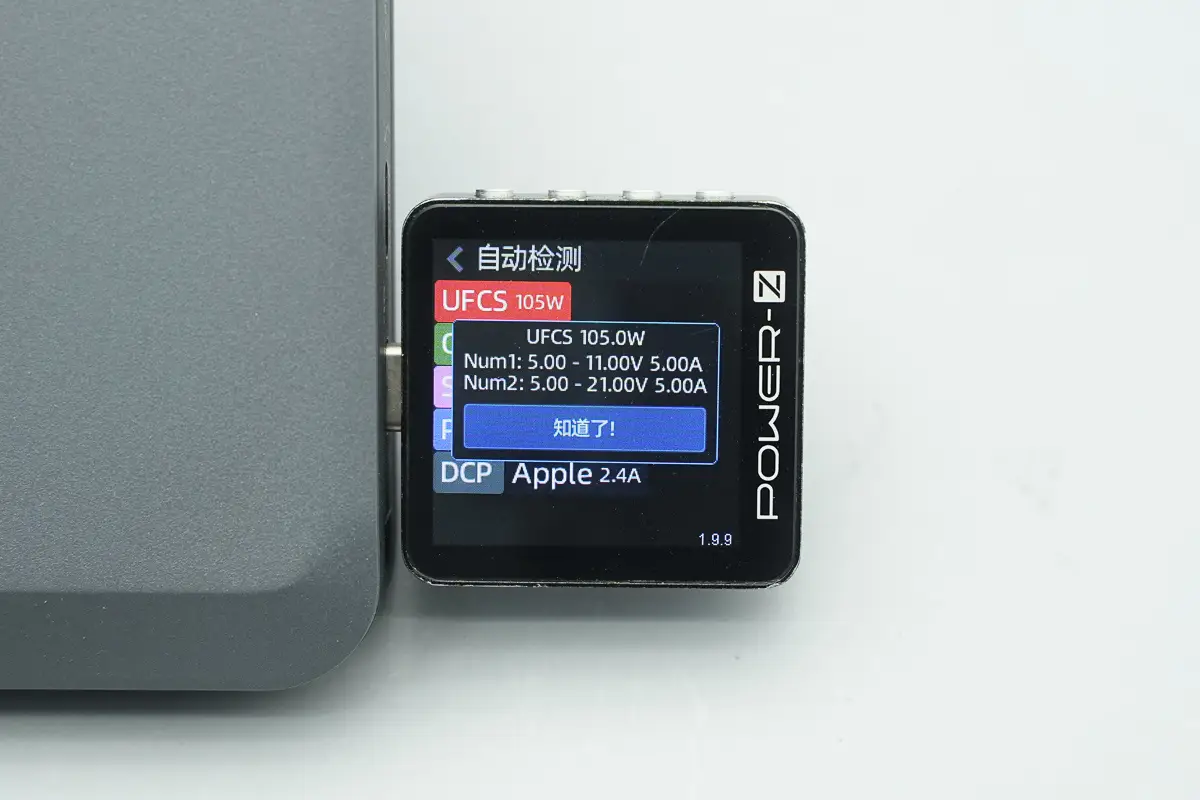

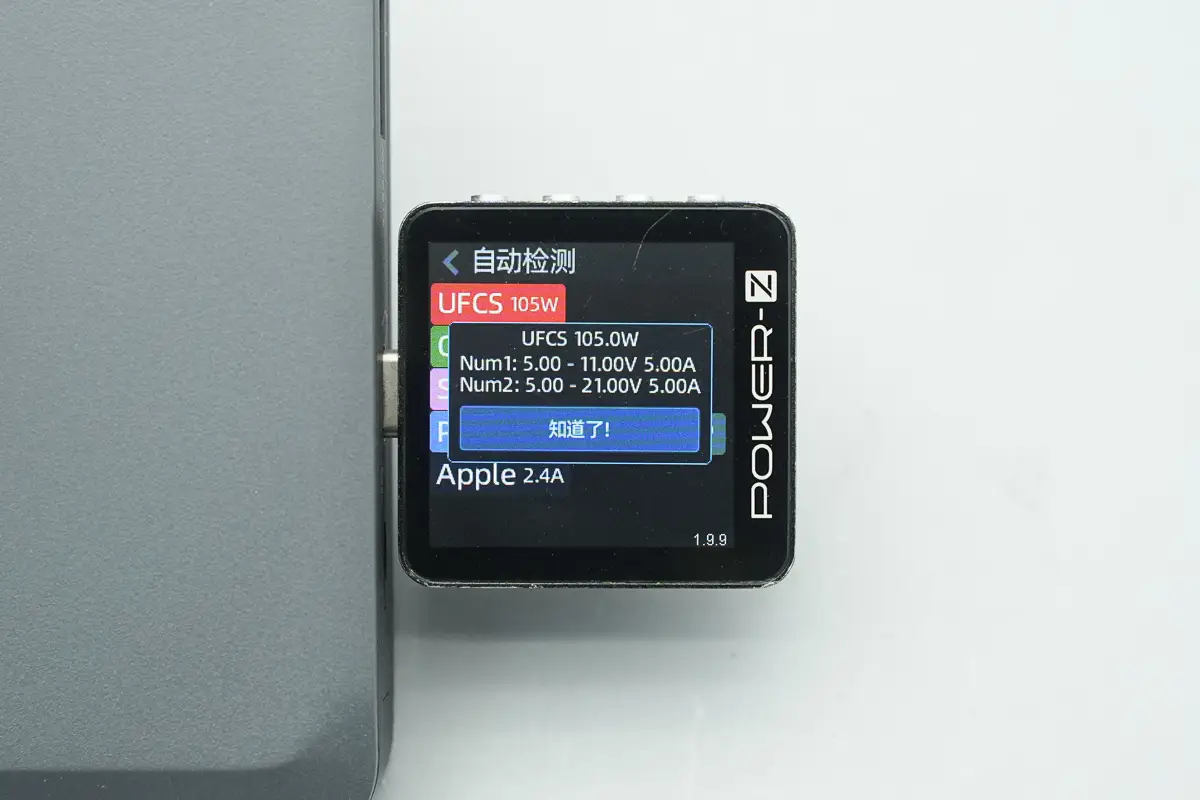

測得UFCS融合快充具備5-11V5A、5-21V5A兩組電壓檔位APP。

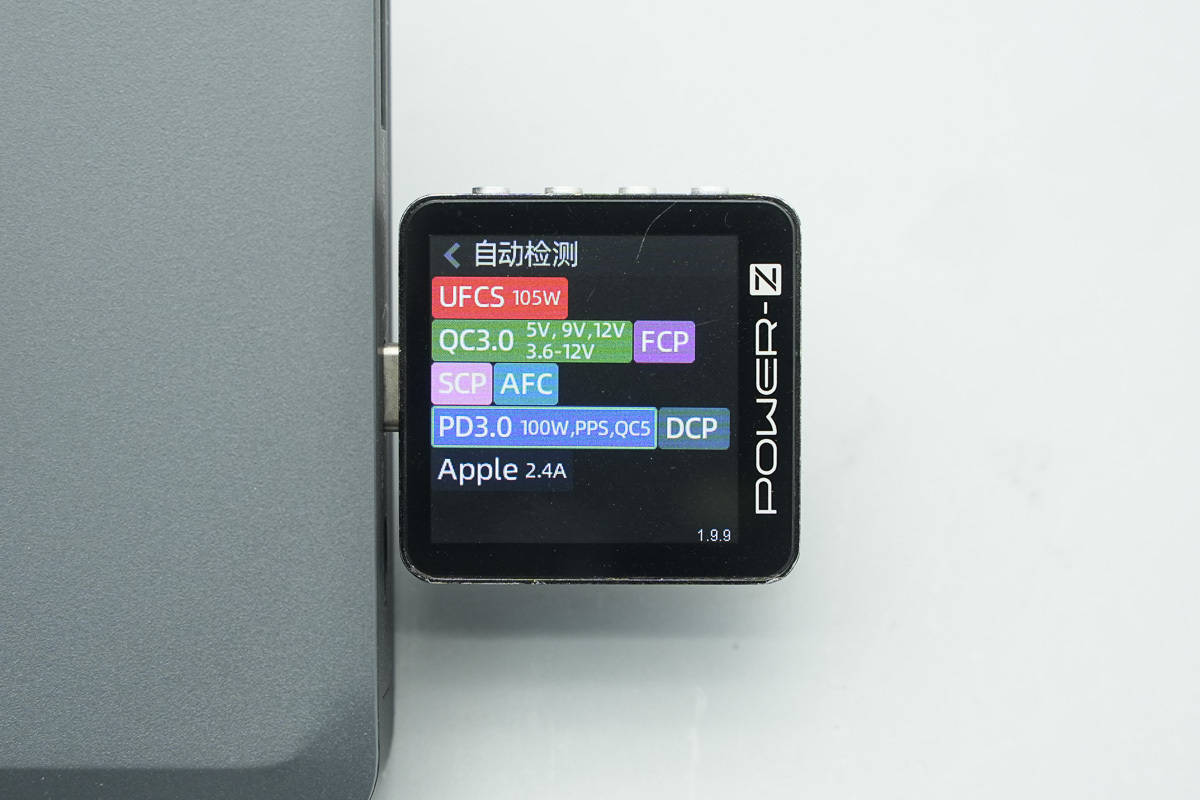

測得USB-C2口支援UFCS、QC3.0/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充電協議APP。
PDO報文顯示USB-C2口具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位,以及5-11V5A、4.5-21V5A兩組PPS電壓檔位APP。
測得UFCS融合快充具備5-11V5A、5-21V5A兩組電壓檔位APP。

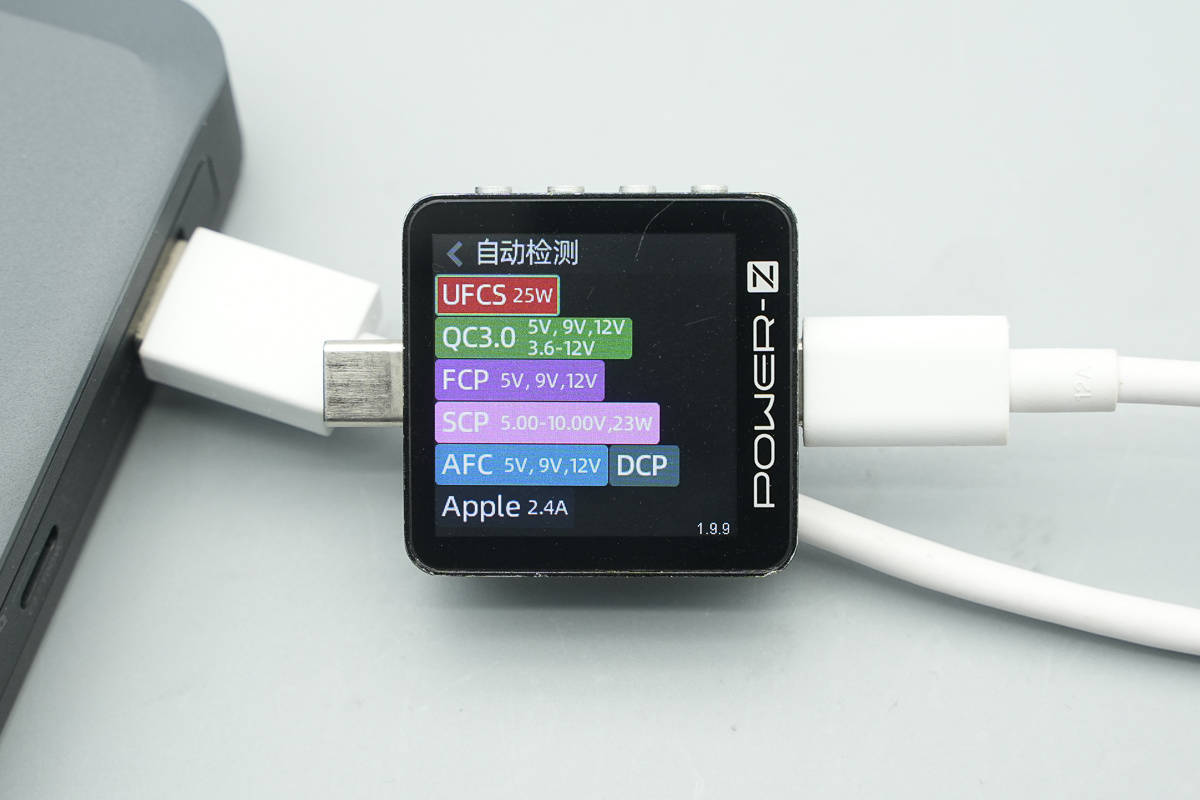

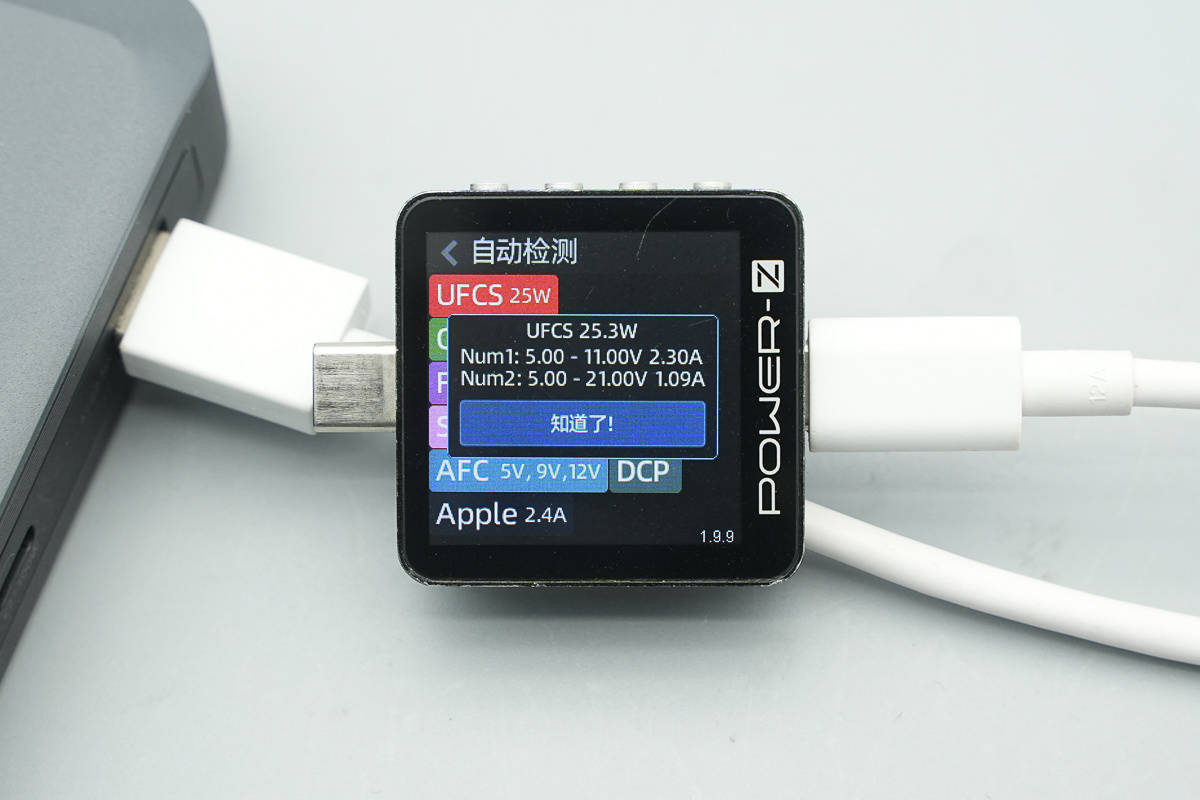

測得USB-A口支援UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充電協議APP。
測得UFCS融合快充具備5-11V2.3A、5-21V1.09A兩組電壓檔位APP。
安克Prime 150W充電底座拆解

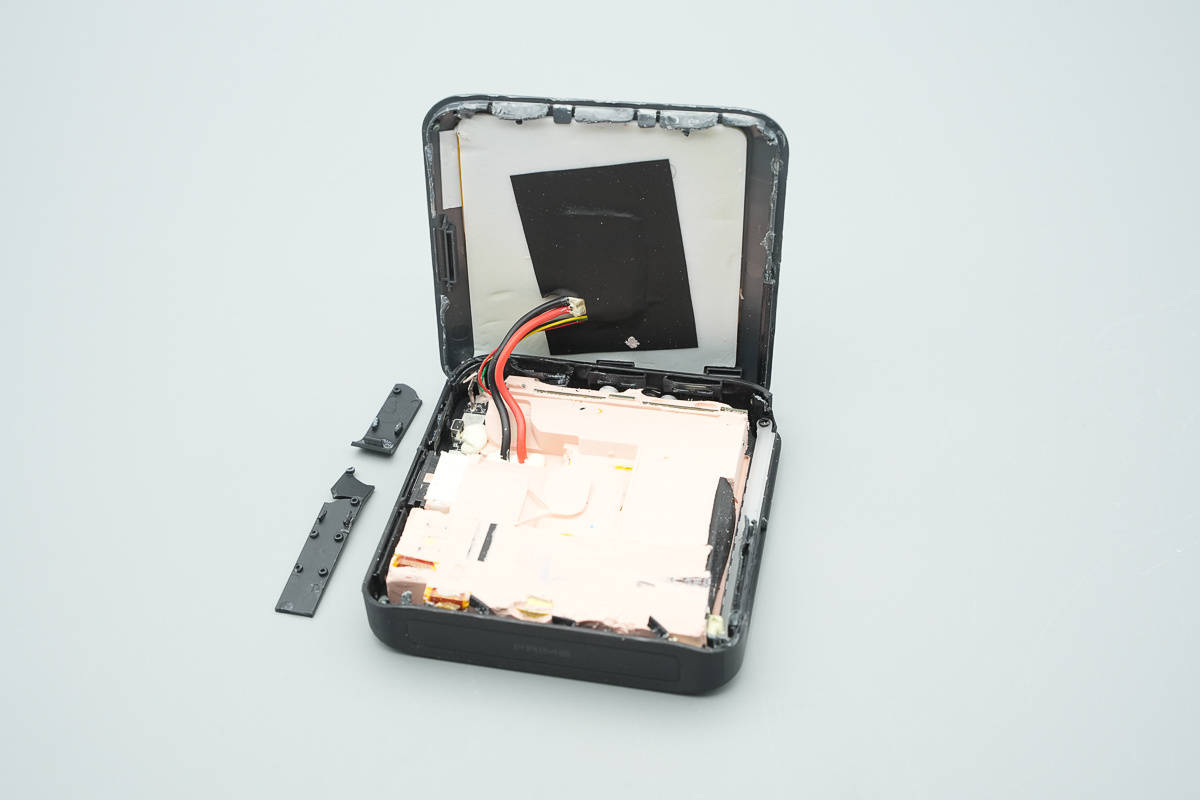

將安克Prime 150W充電底座頂部外殼開啟,採用卡扣固定封裝APP。

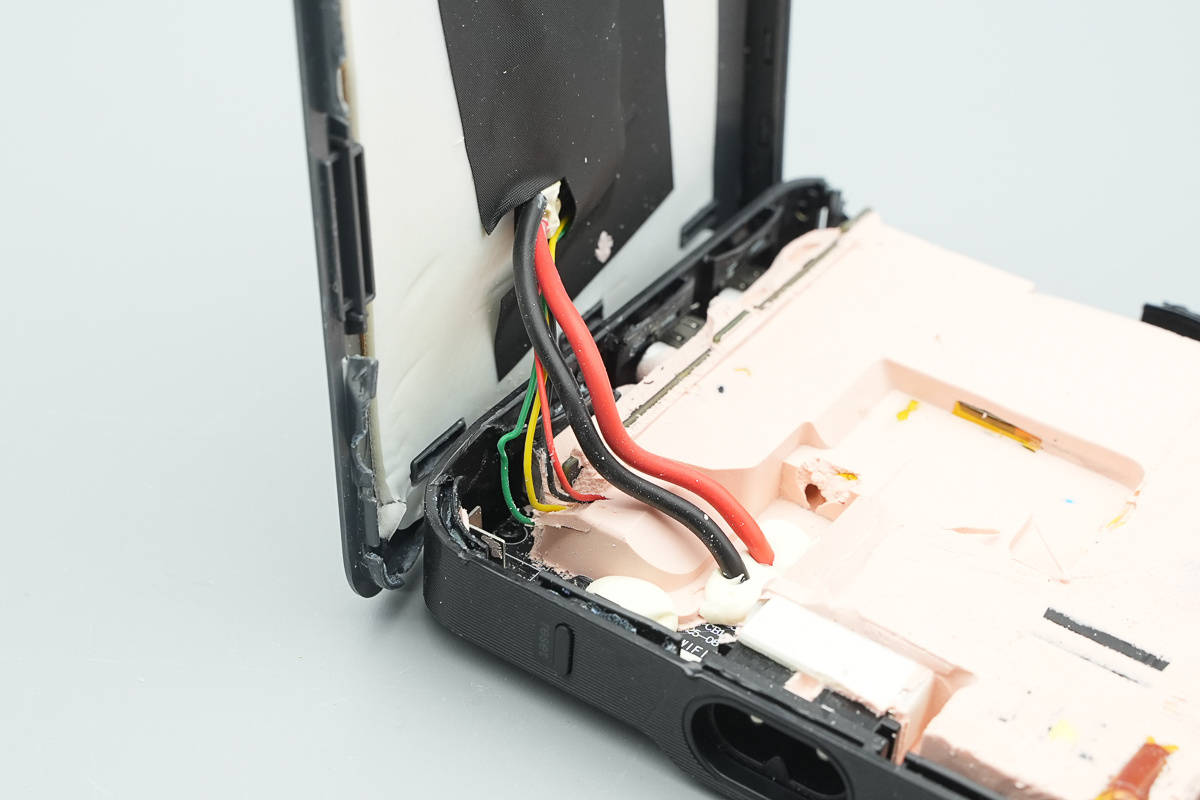

PogoPin觸點小板透過兩組導線連線PCBA模組APP。
粗導線焊接處打膠處理APP。
頂部蓋板內側覆蓋一層氣凝膠APP。

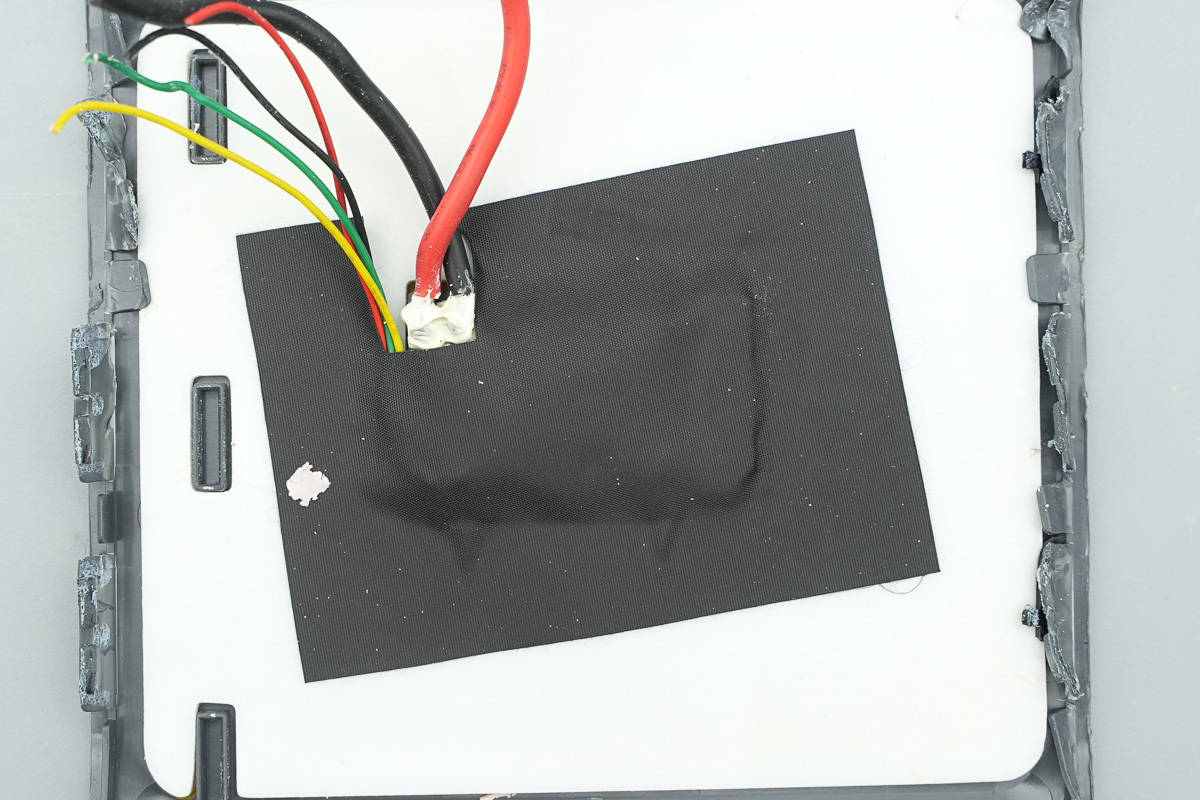

PogoPin觸點小板區域貼上醋酸布膠帶APP。

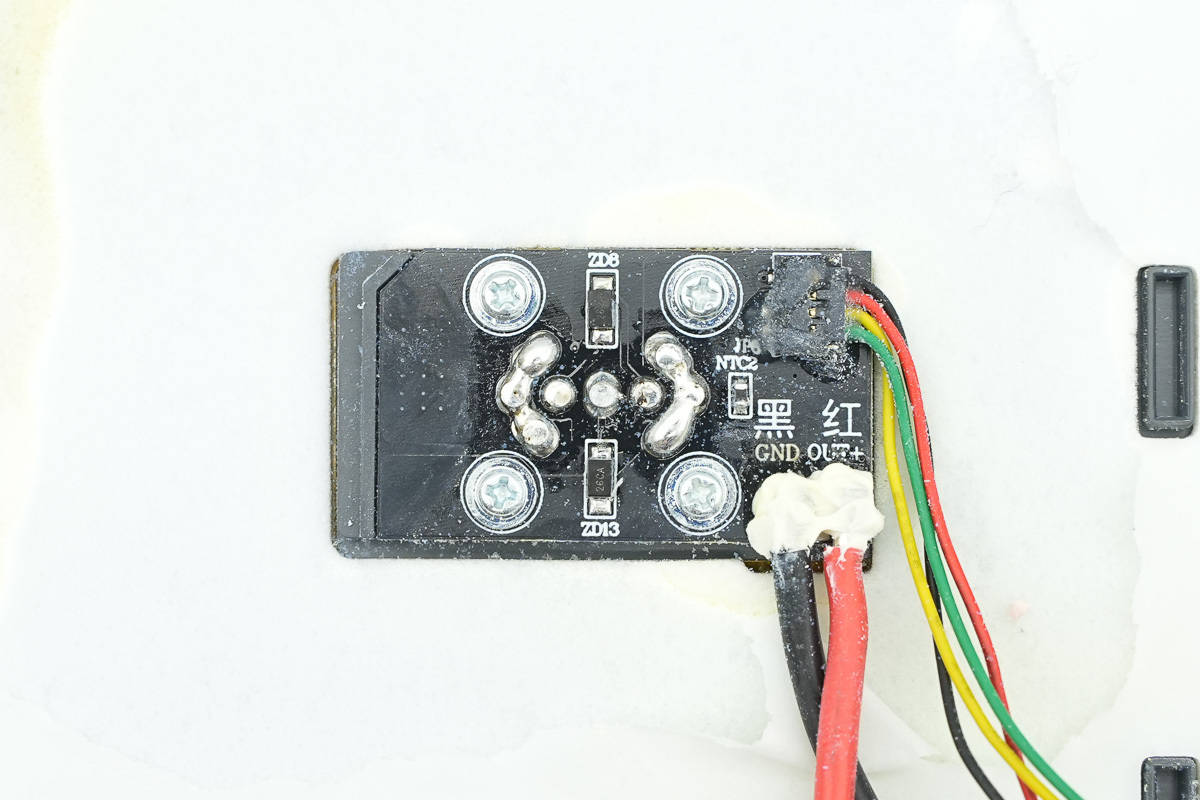

撕掉醋酸布膠帶,小板使用螺絲進行固定APP。

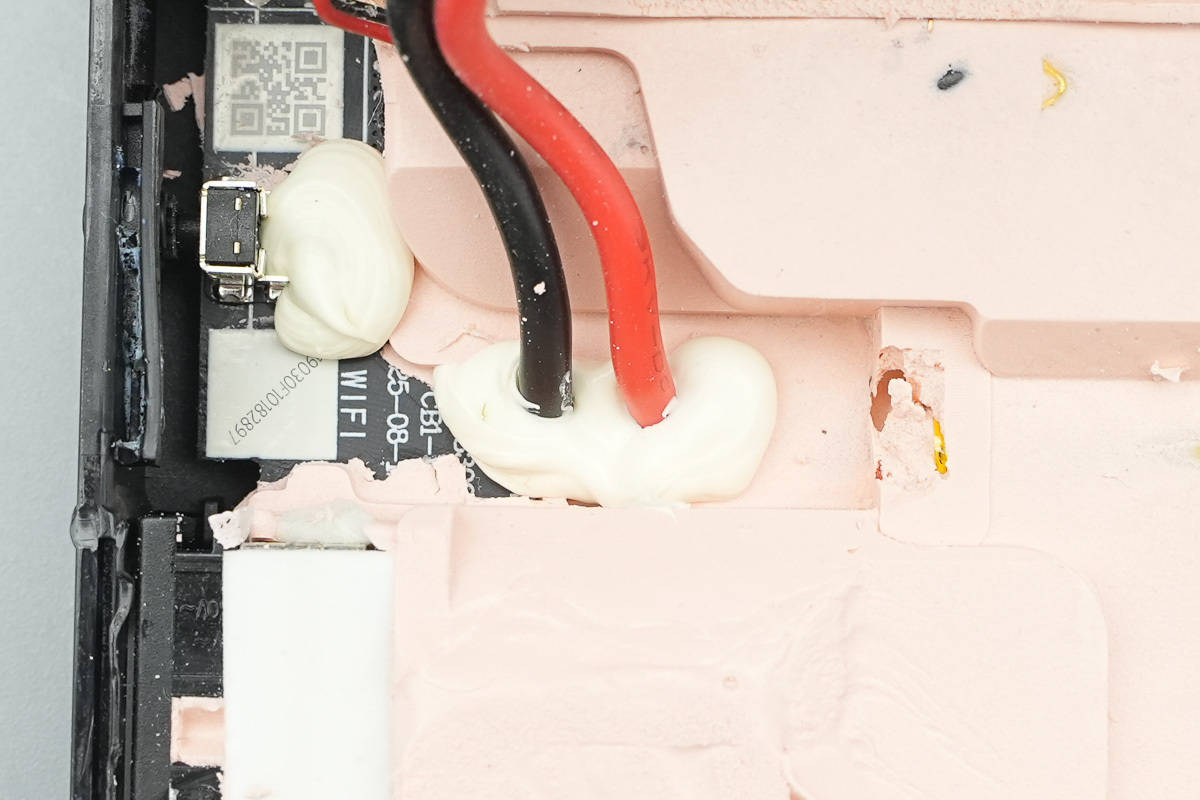

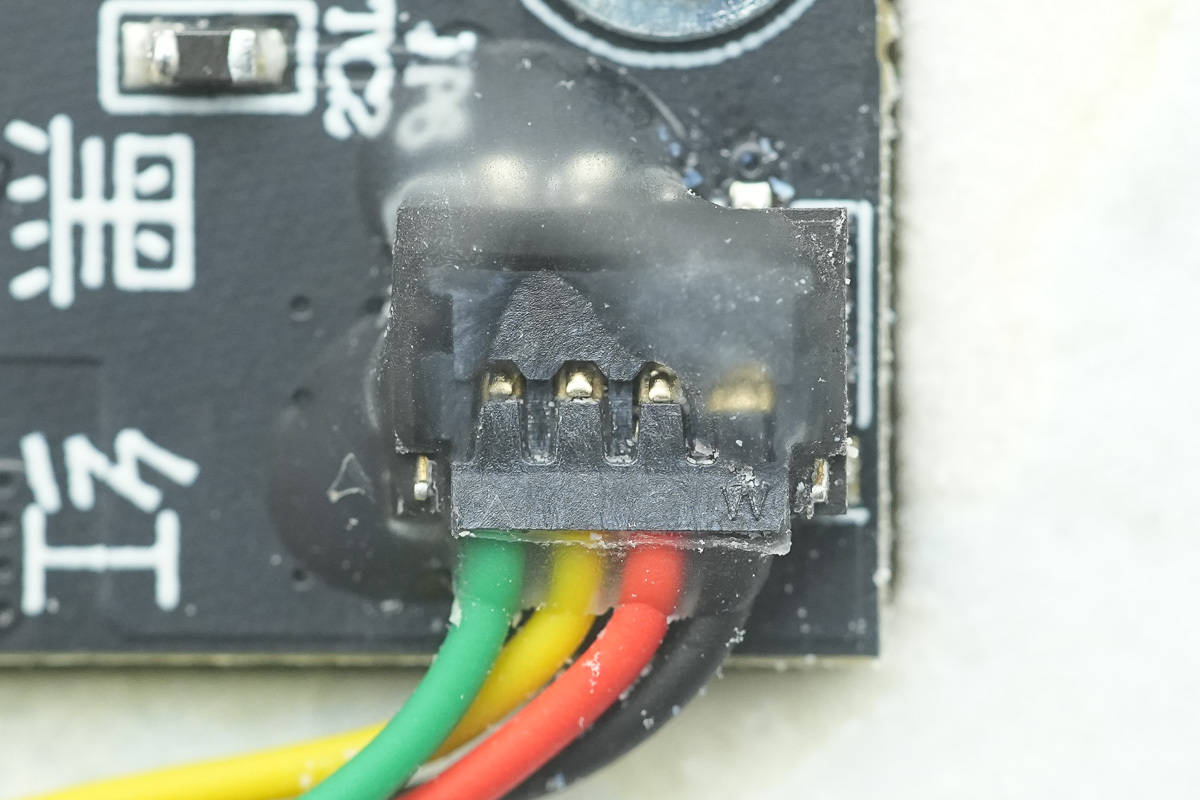

另一組細導線採用插拔式端子設計,連線處打膠水加固APP。
另一半殼體上,PCBA模組以及導光條均使用螺絲進行固定APP。

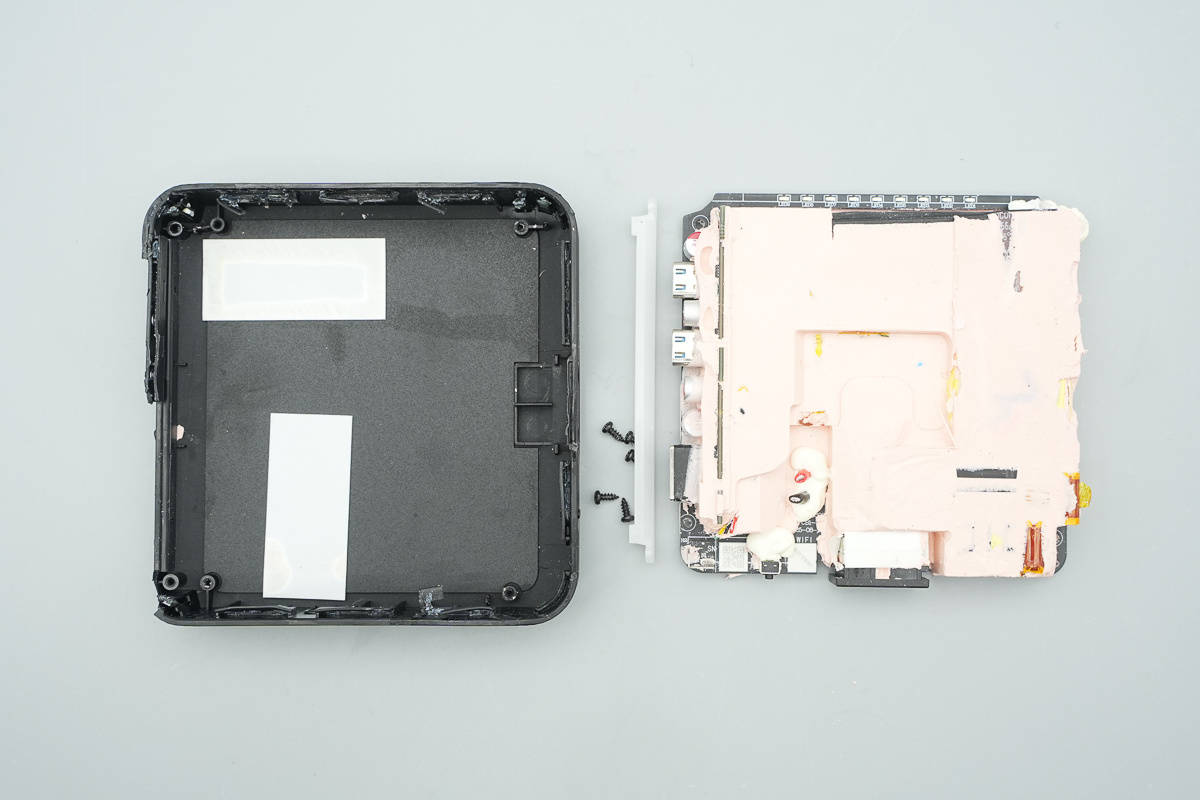

拆掉螺絲將PCBA模組和導光條取出APP。

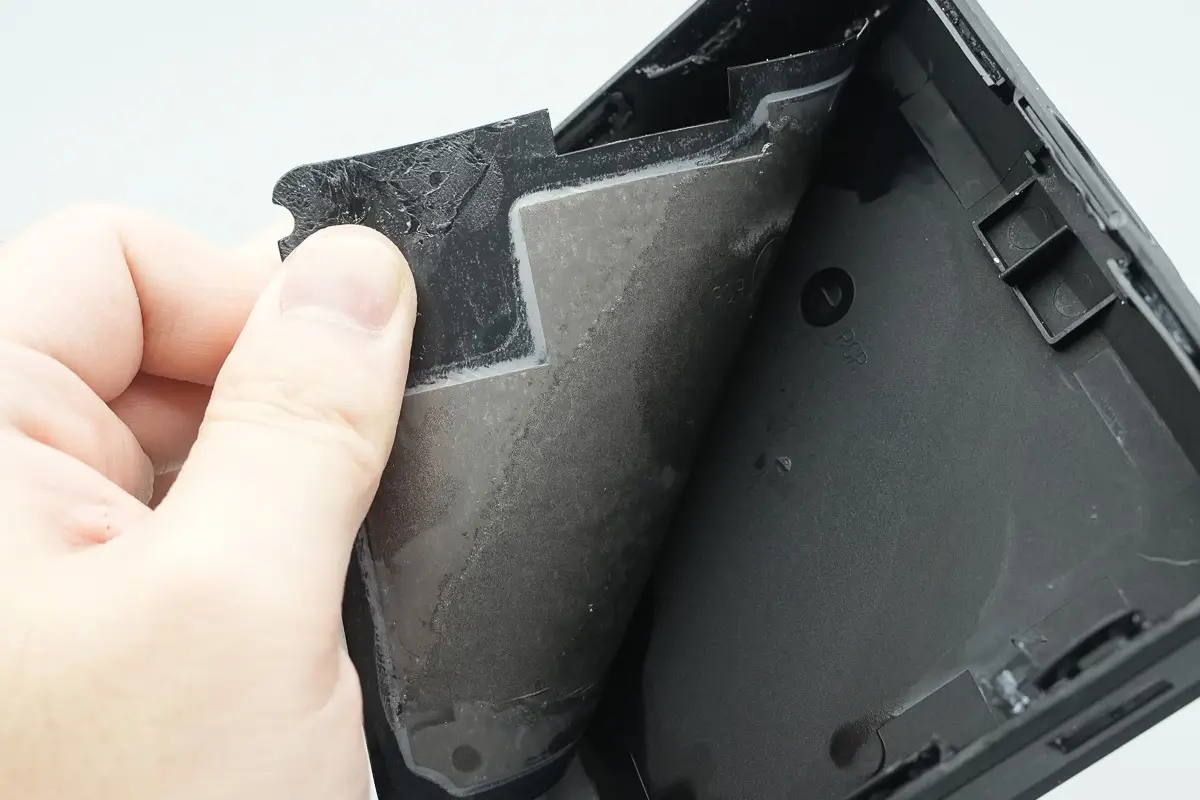

另一半外殼槽內貼有麥拉片和氣凝膠墊APP。
麥拉片另一面設有石墨散熱貼APP。
實測PCBA模組長度為95.27mmAPP。

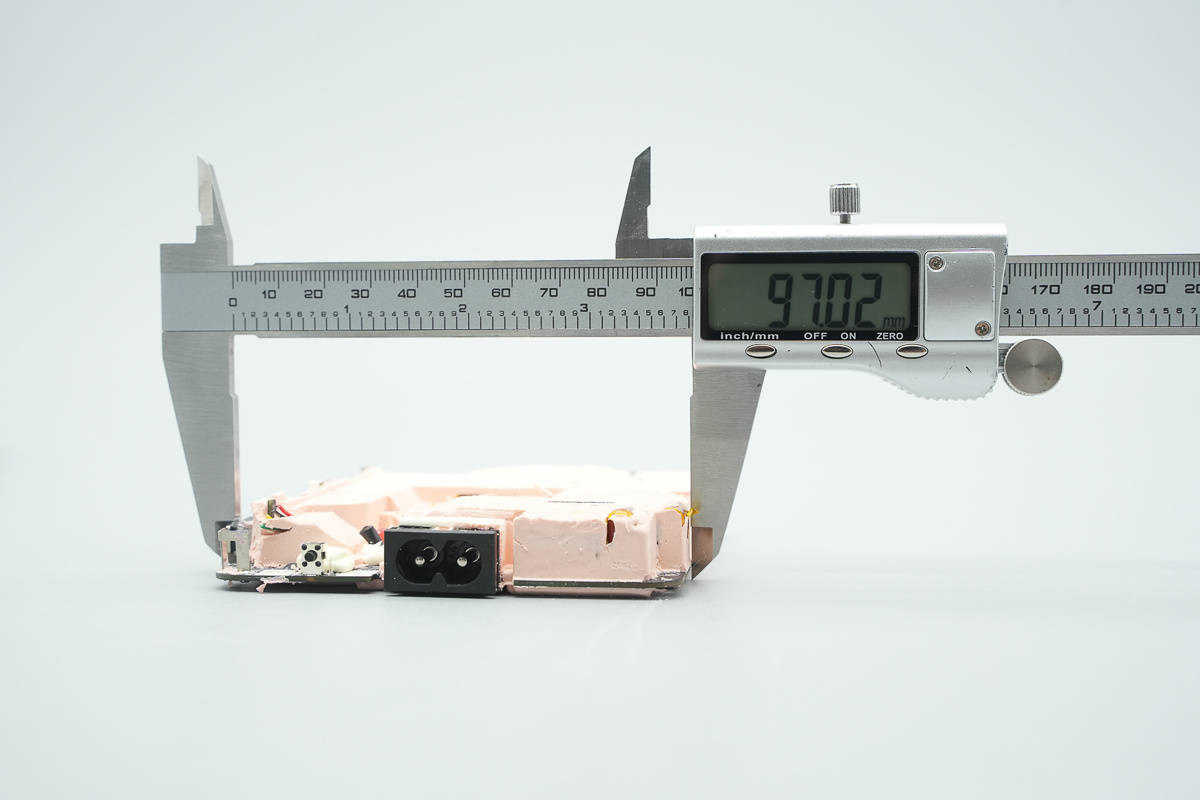

寬度為97.02mmAPP。

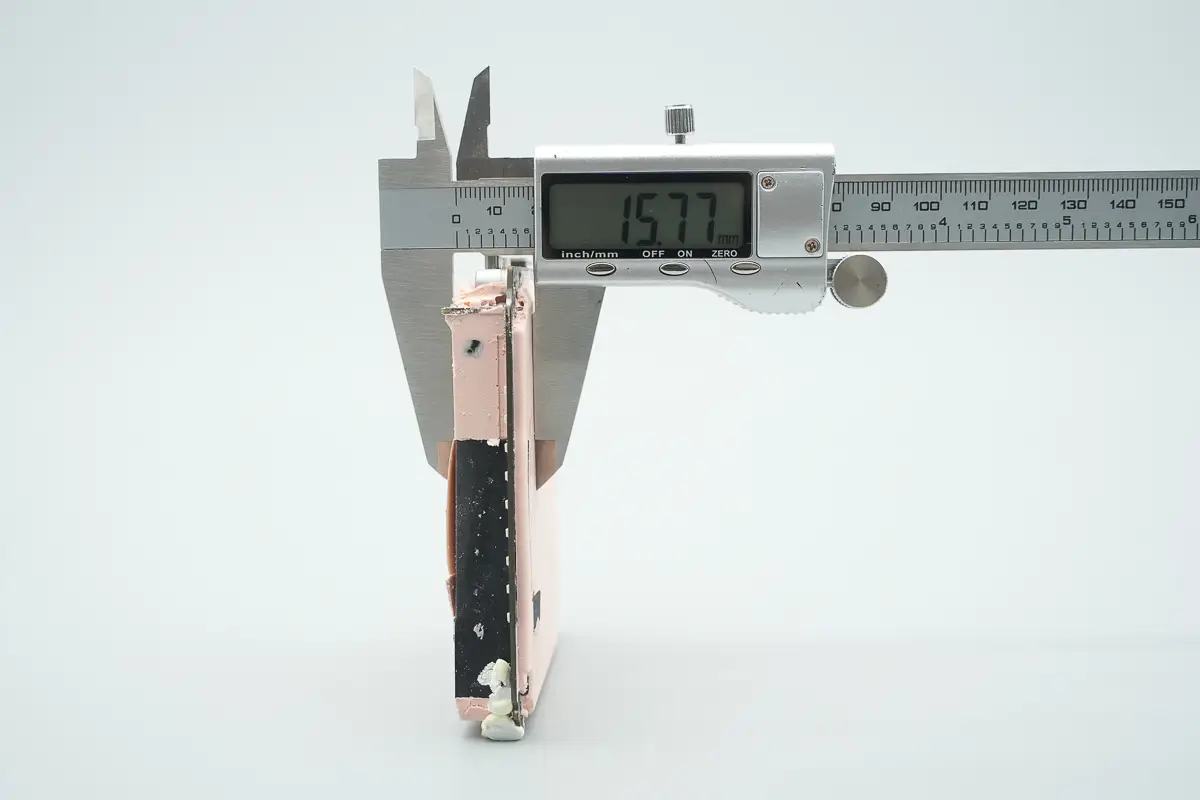

厚度為15.77mmAPP。

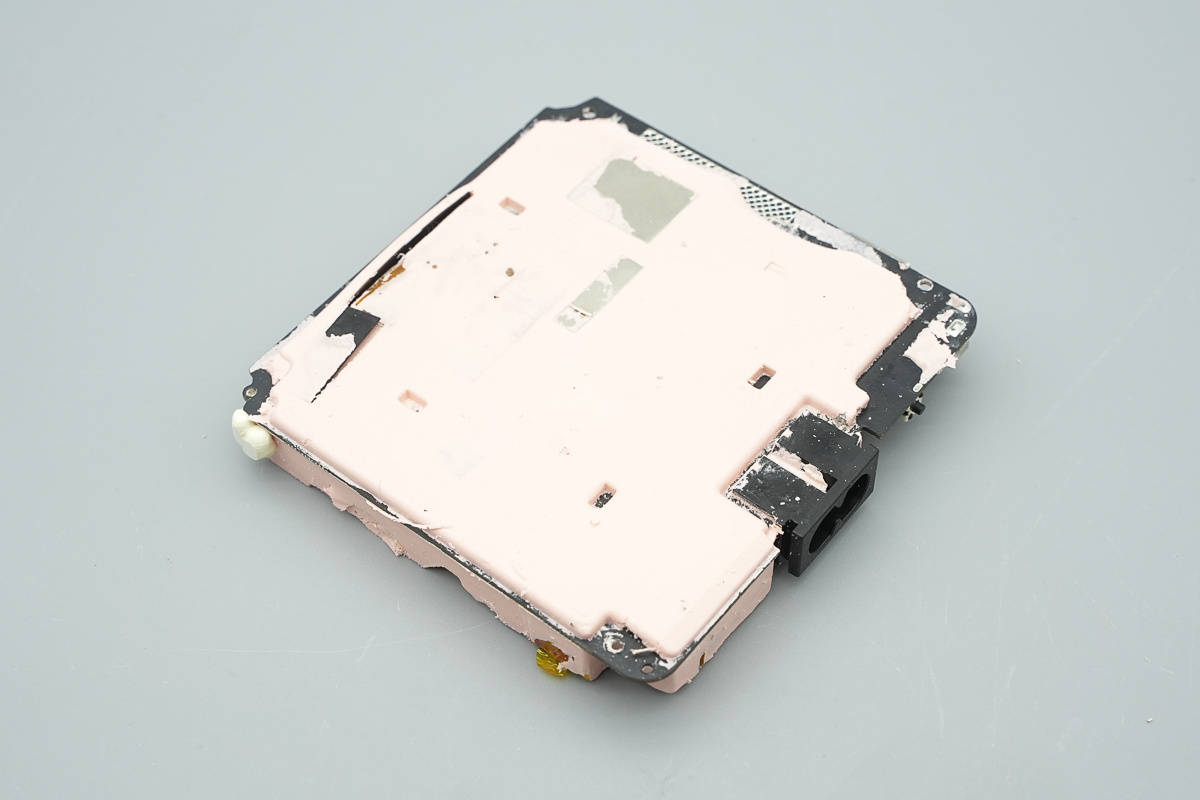

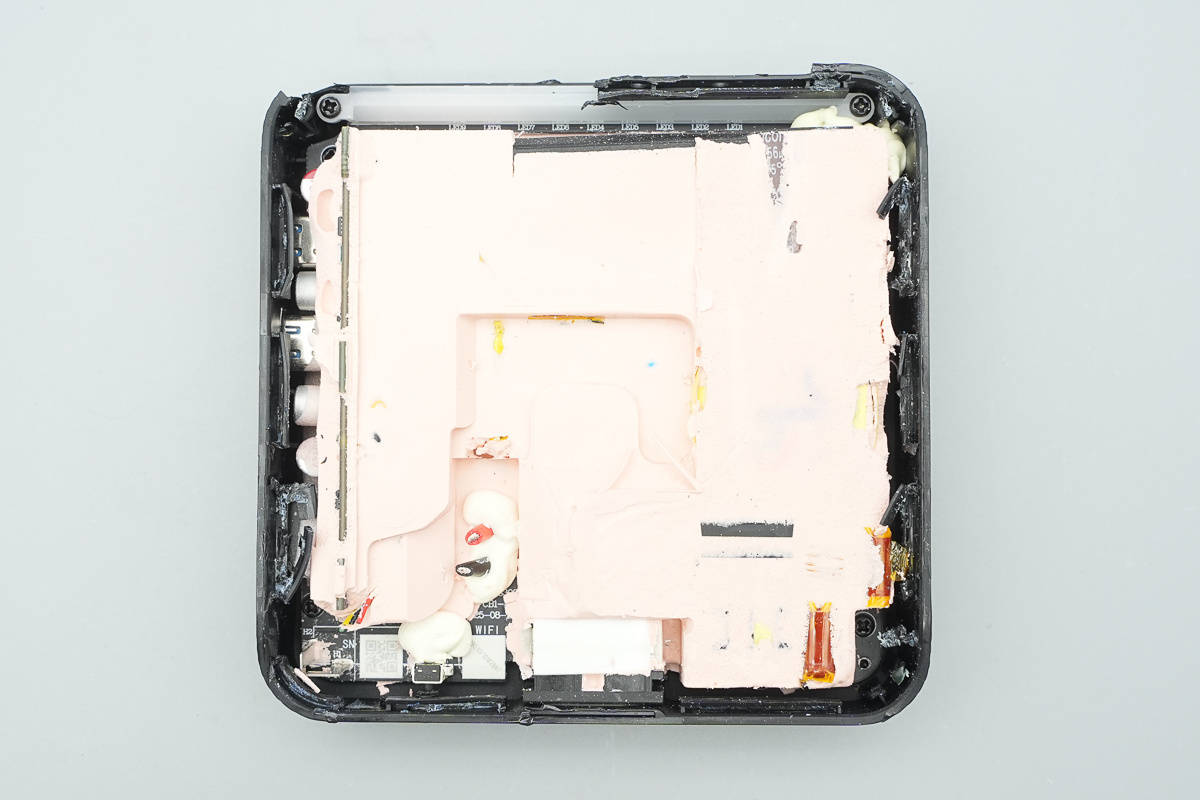

PCBA模組使用粉色導熱凝膠填充成一個整體,提升整體散熱和耐候效能APP。

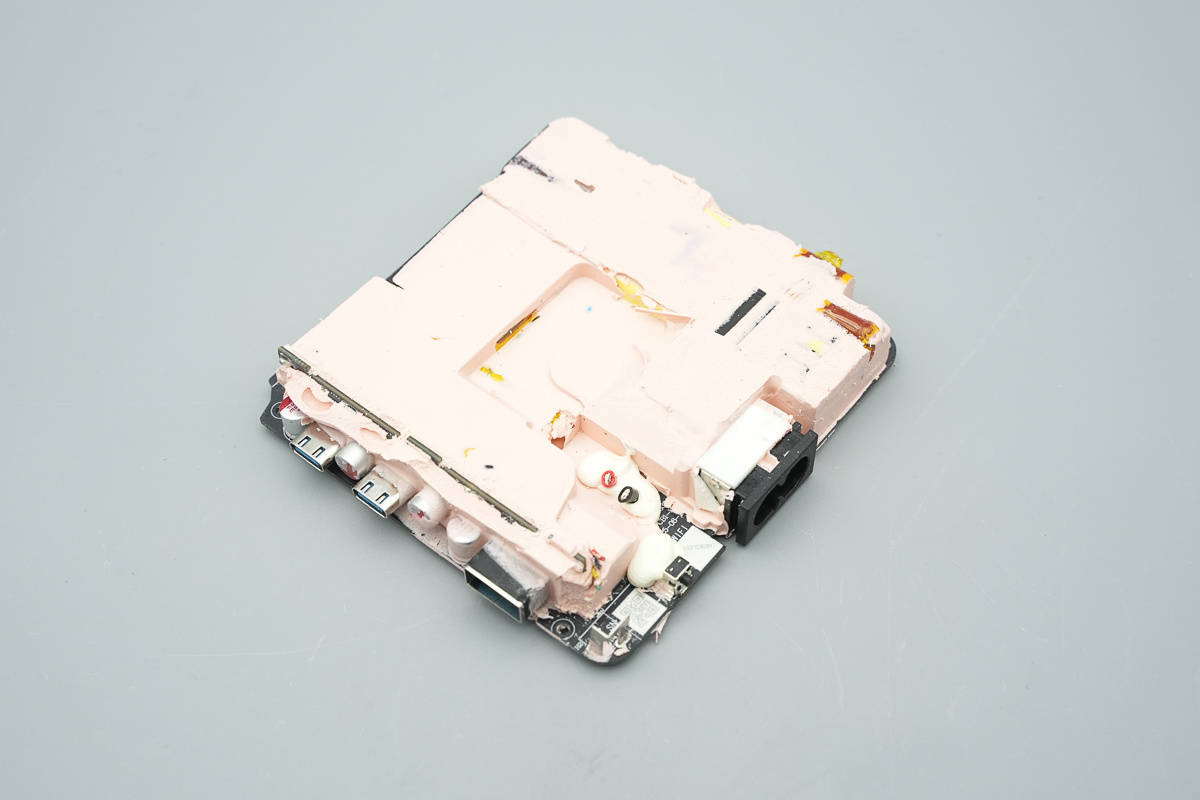

主機板背面也基本覆蓋導熱膠APP。

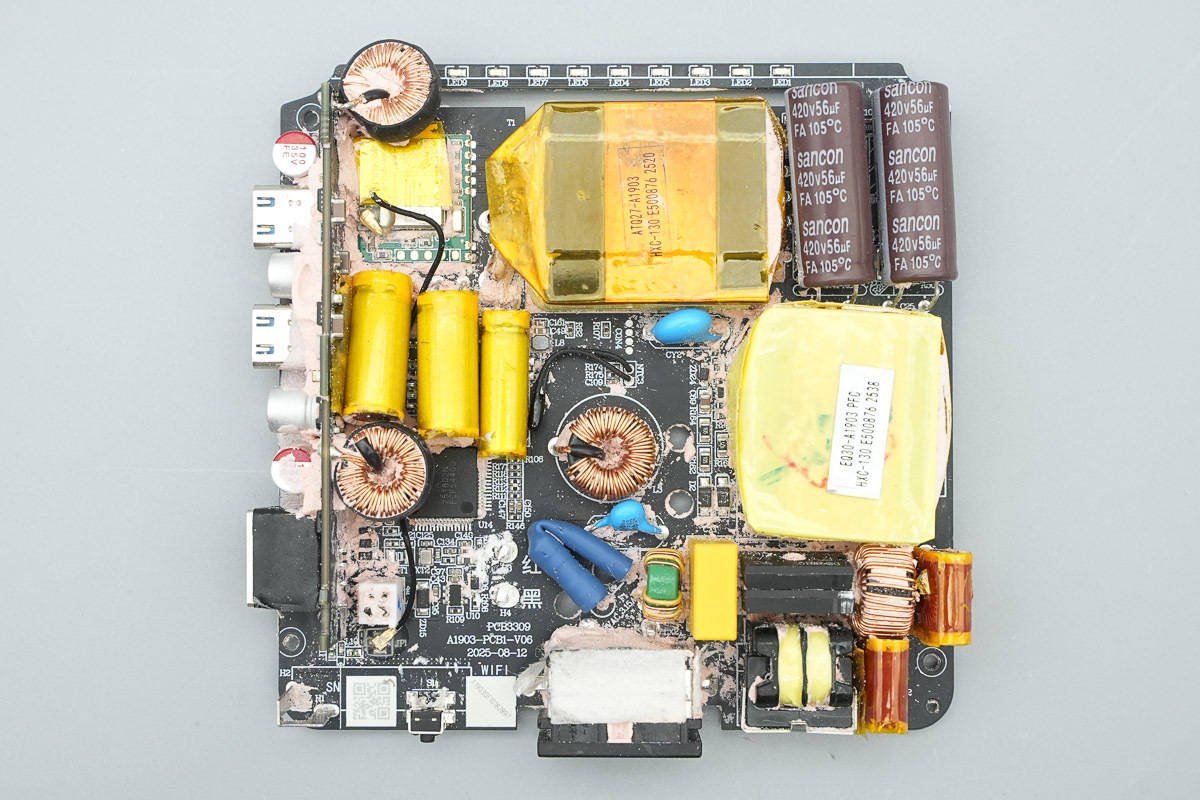

將導熱膠清理掉,主機板正面右側區域設有共模電感、整流橋、薄膜電容、PFC升壓電感、高壓濾波電解電容等器件,左側焊接輸出無線通訊模組以及輸出小板等,固態濾波電容等包裹膠帶絕緣處理APP。

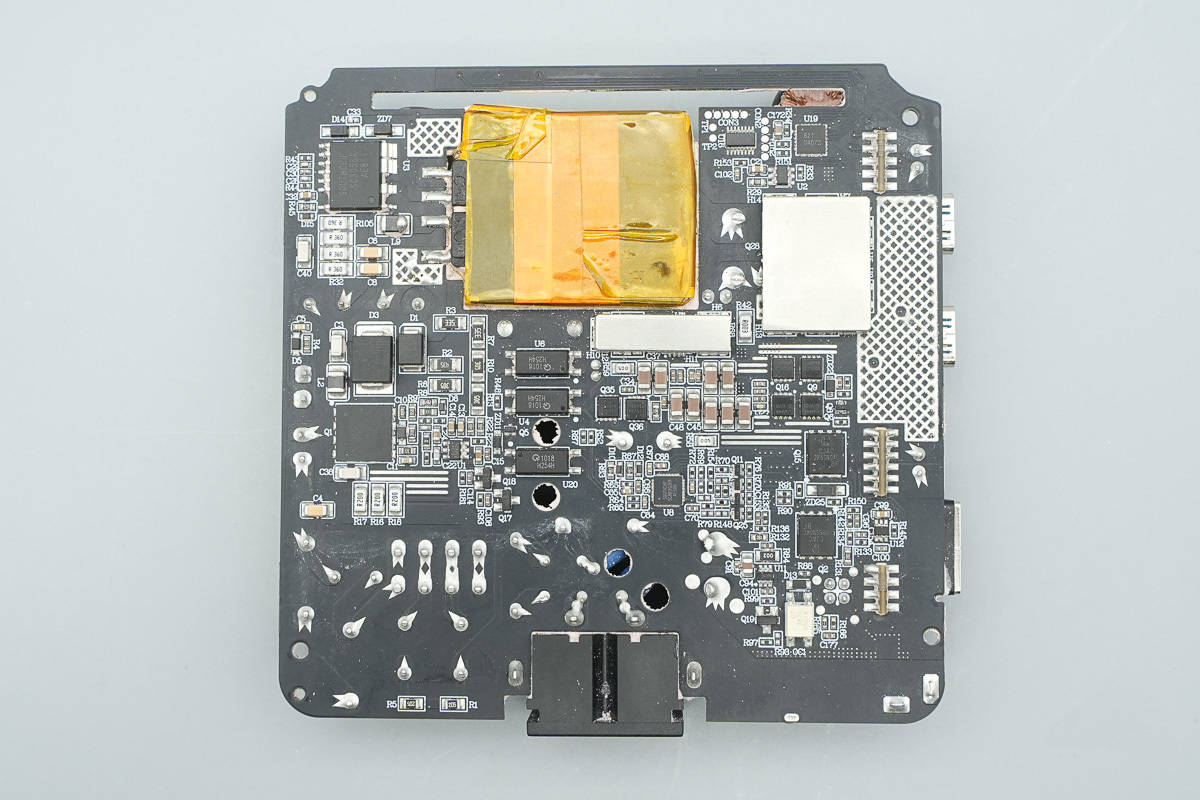

背面設有PFC升壓電路和開關電源電路等相應控制器、功率器件等,變壓器沉板焊接,此外同步整流管、PD控制器所在區域還設有專門的散熱片APP。

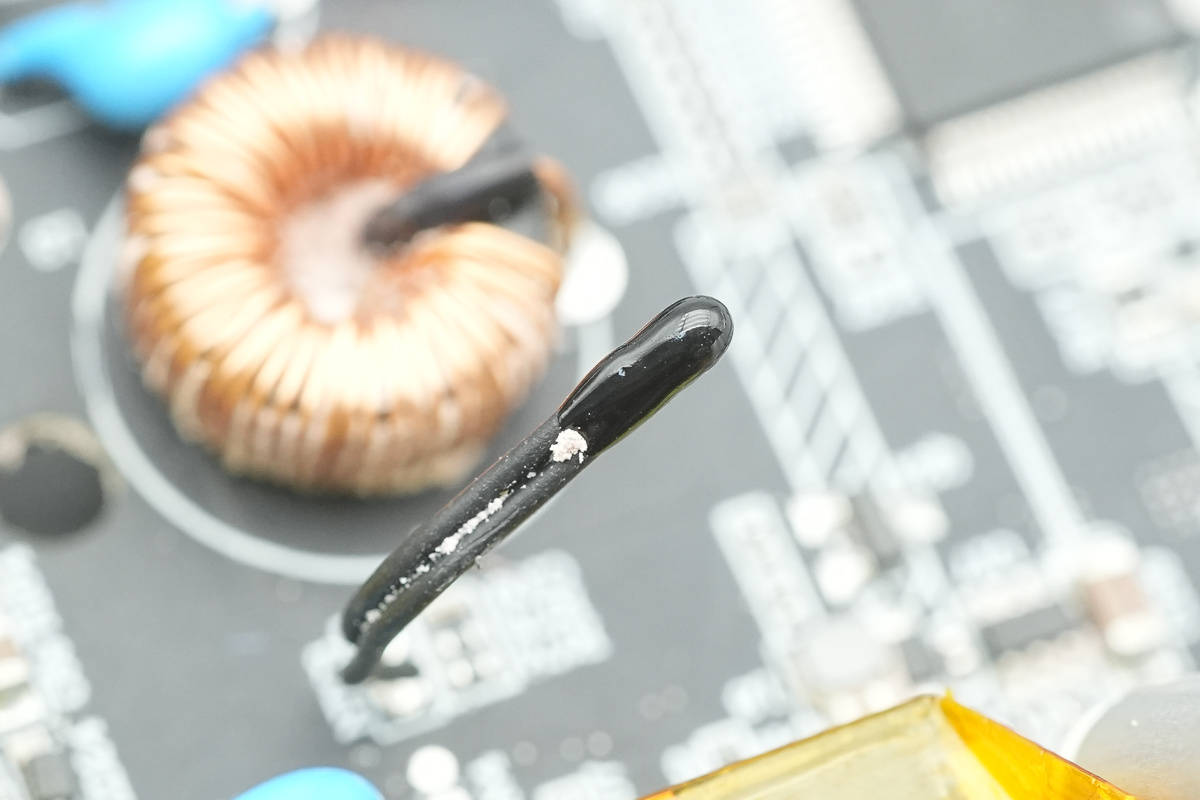

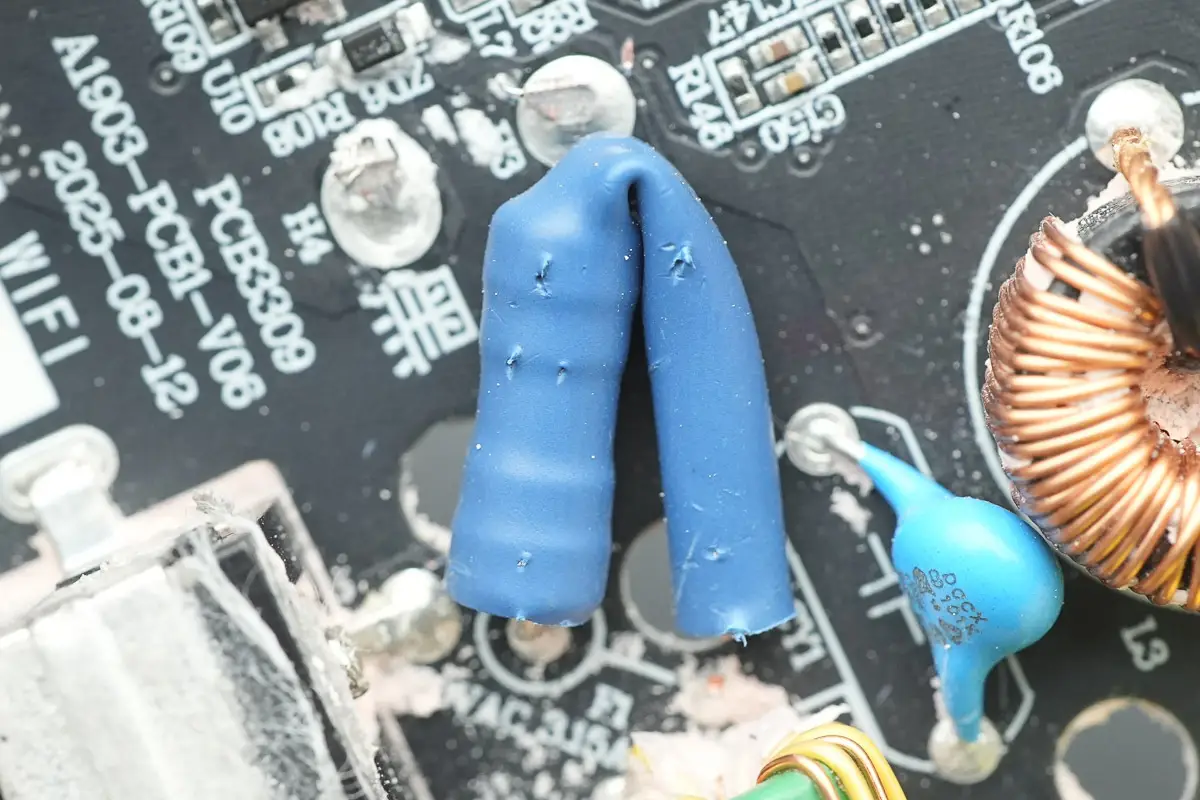

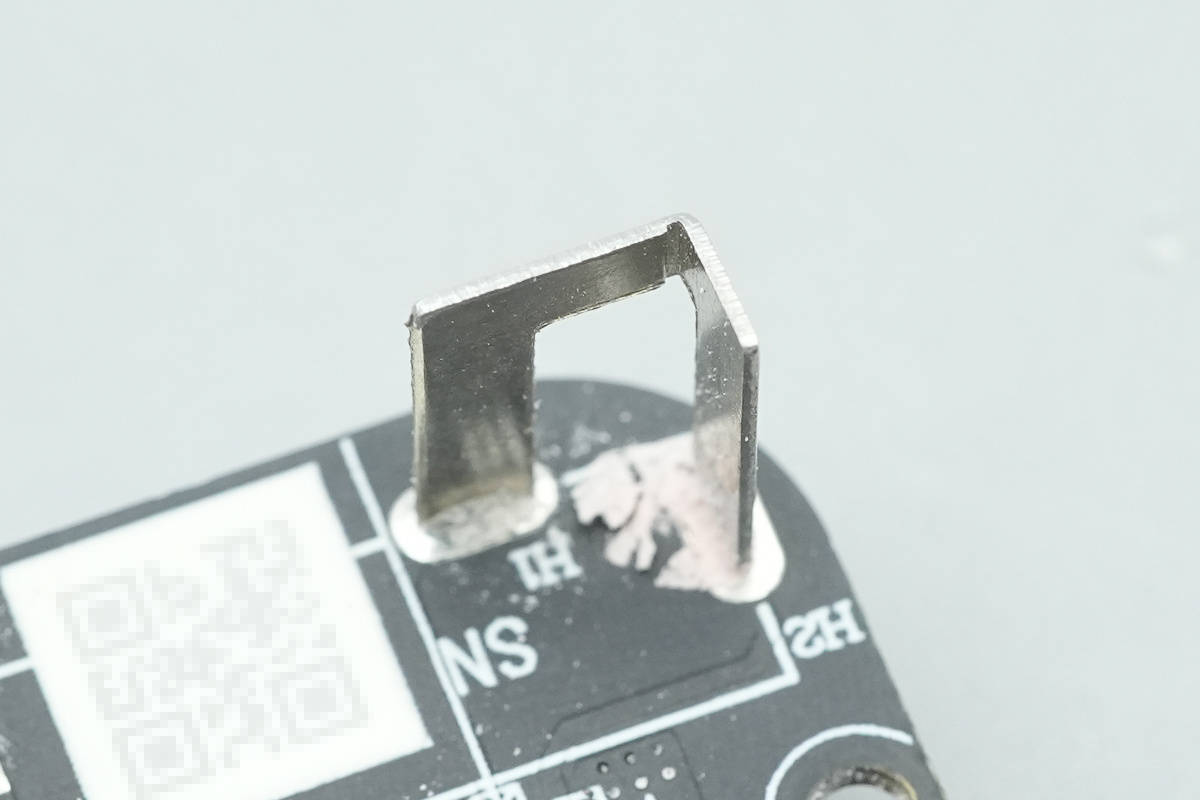

保險絲外套塑膠絕緣管APP。

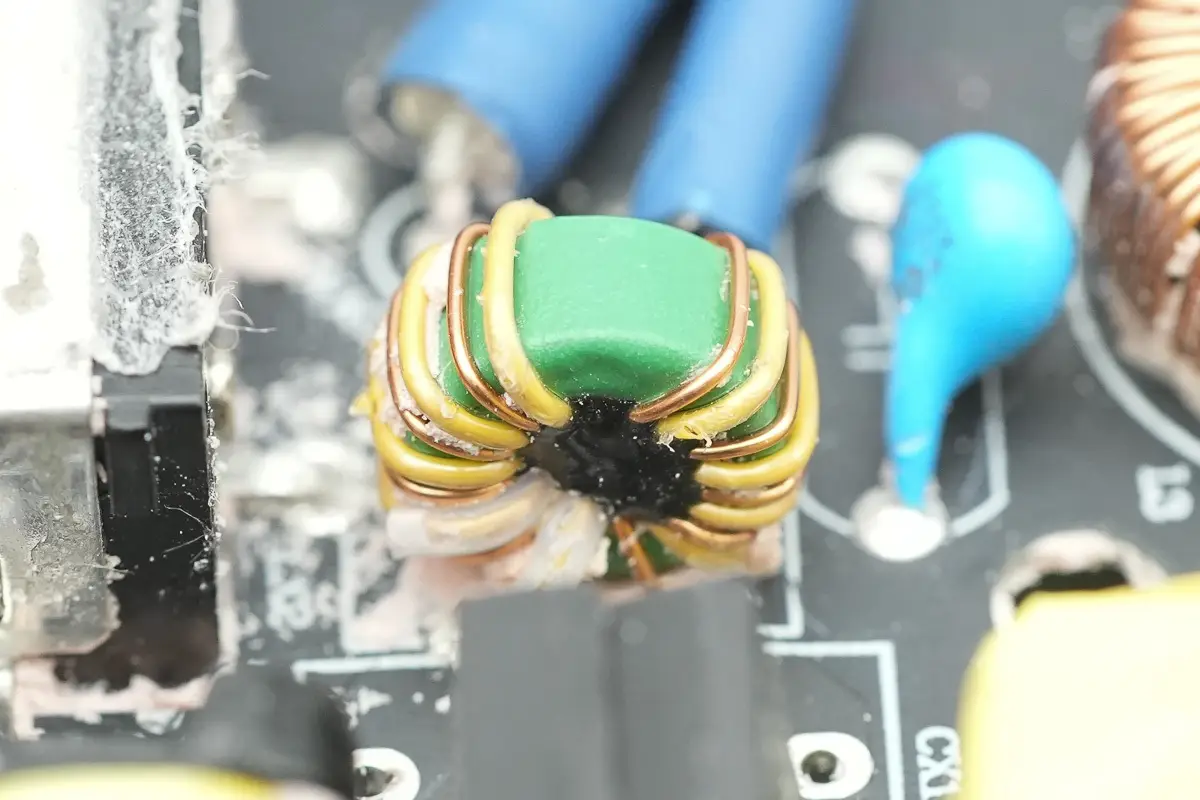

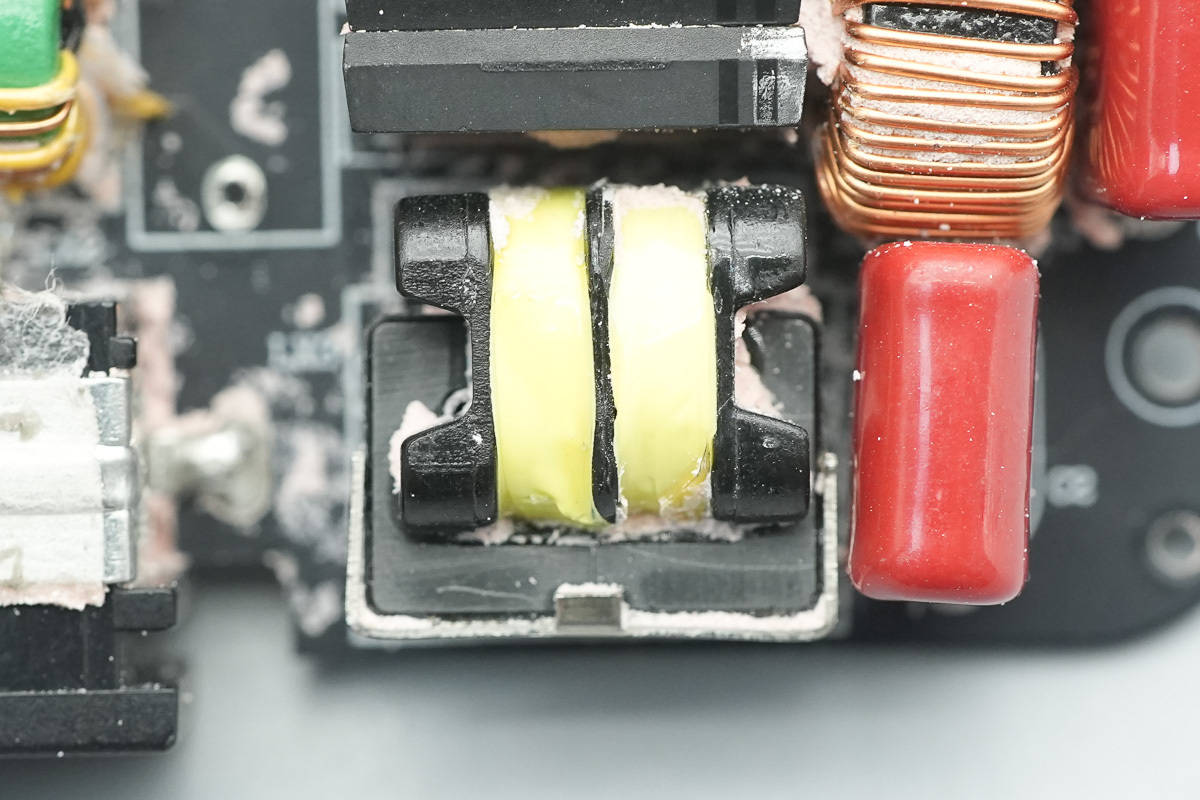

共模電感特寫,用於濾除EMI干擾APP。

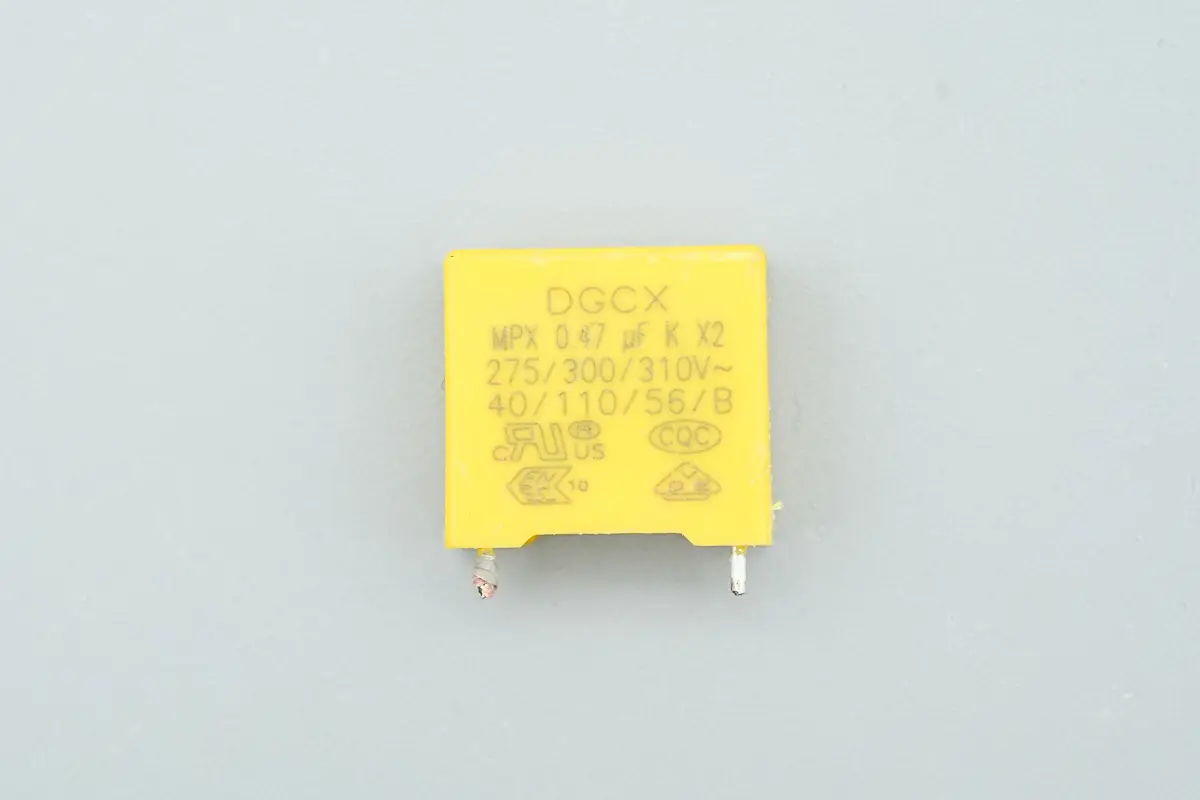

安規X2電容來自東莞成希電子,容量0.47μFAPP。
另一顆共模電感特寫APP。

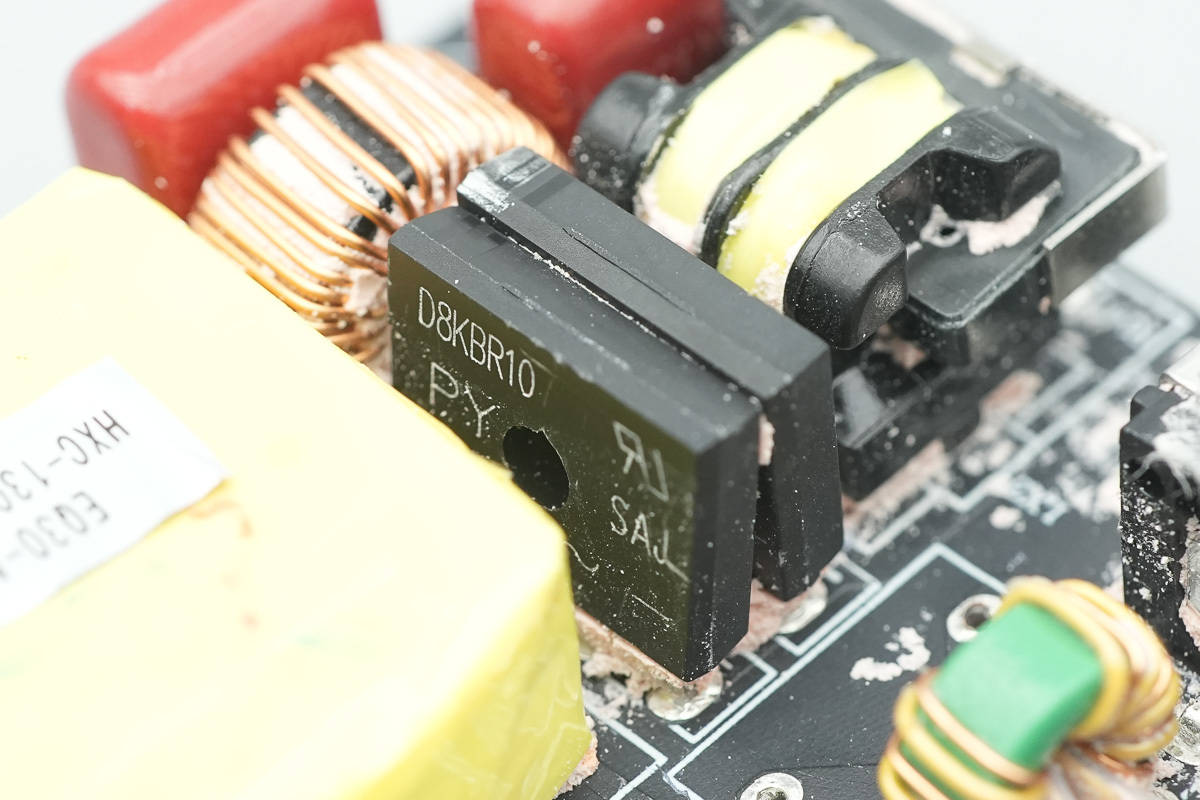

兩顆整流橋來自平偉,型號D8KBR10A,規格為8A 1000V,採用D3K封裝APP。

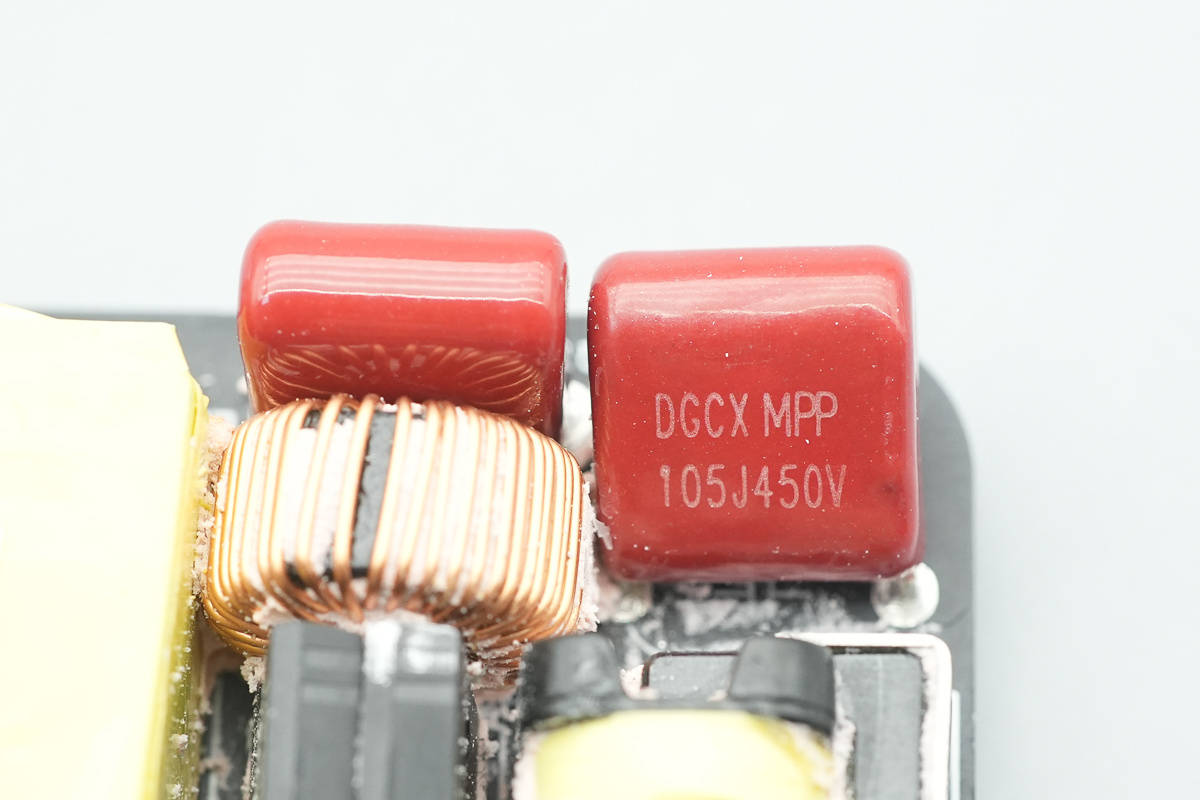

兩顆薄膜電容也是來自成希電子,規格均為1μF450VAPP。

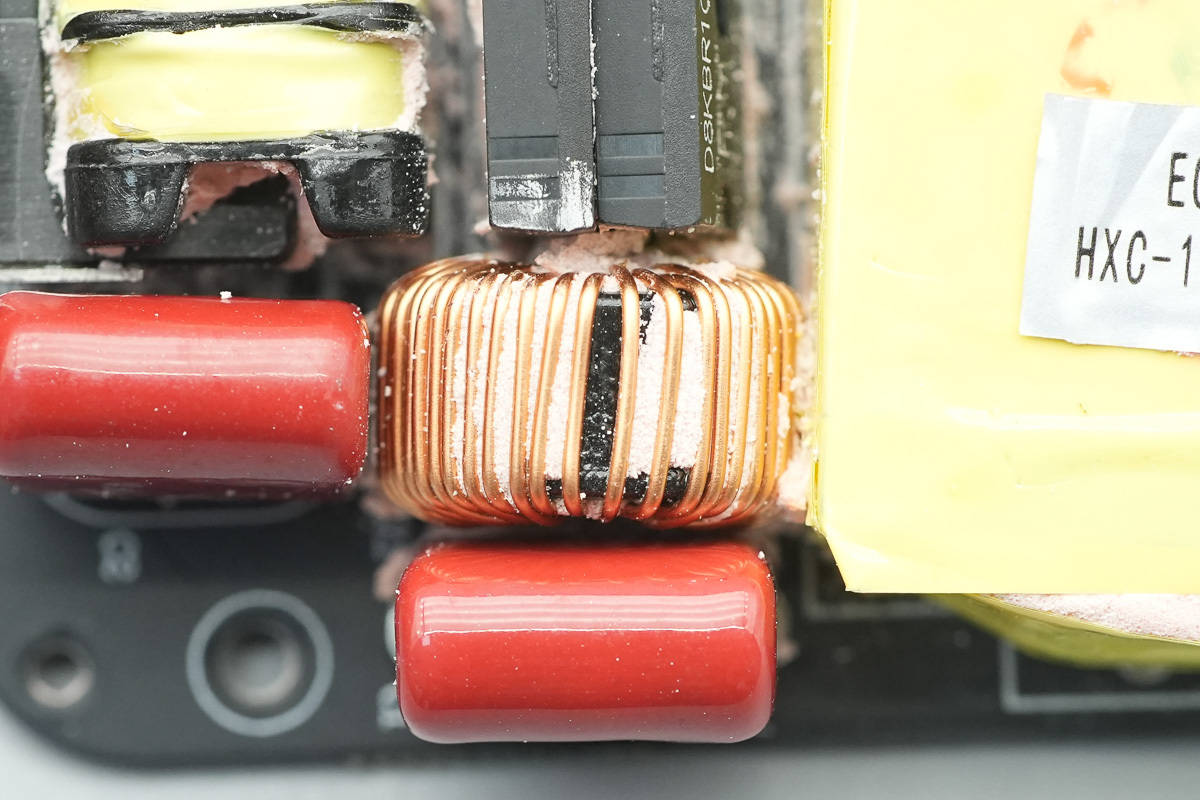

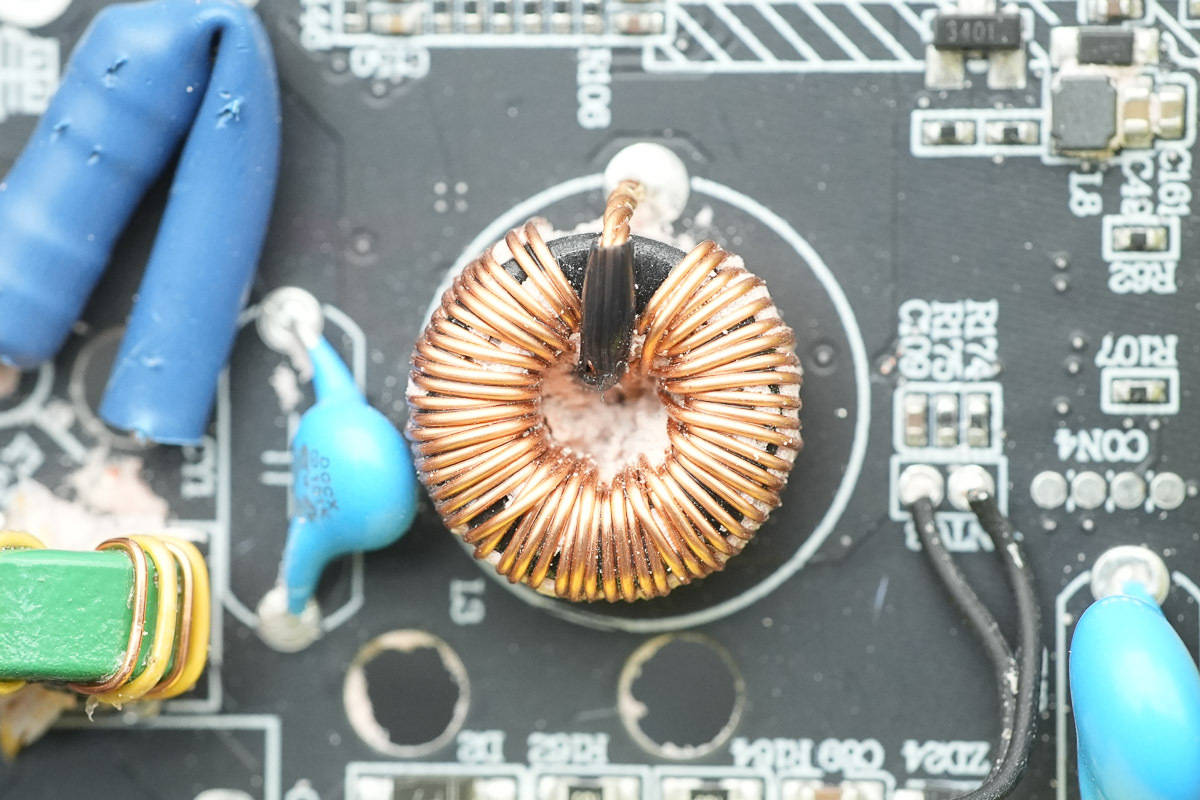

濾波電感特寫APP。
南芯科技SC3202是一顆應用於Boost變換器的高效率升壓PFC控制器,採用多模式控制策略APP。當滿載或過載時執行臨界傳導模式,負載降低時執行在DCM模式,並具有谷底開通特性,降低開關頻率以提升效率。
在空載時,SC3202以突發模式執行,降低功耗並減小音訊噪聲APP。SC3202支援供電欠壓保護,逐週期過電流保護,輸出過壓保護,電感電流保護和過熱保護。採用SOT23-6封裝,適用於PD快充,介面卡,LED電源等應用。

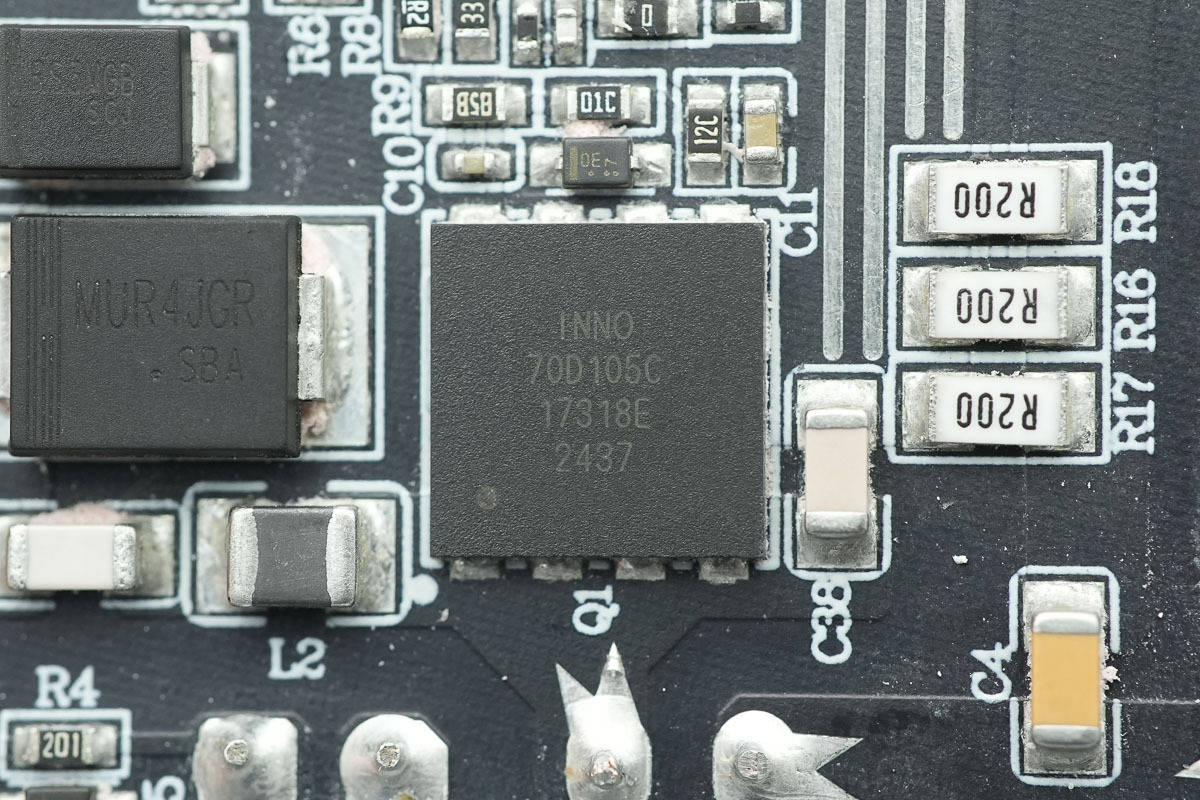

PFC開關管採用英諾賽科INN700D105C,這是一顆耐壓700V的增強型氮化鎵單管,導阻為105mΩ,支援超高開關頻率,無反向恢復電荷,具有極低的柵極電荷和輸出電荷,符合JEDEC標準的工業應用要求,內建ESD保護,符合RoHS、無鉛、歐盟REACH法規,適用於AC-DC轉換,DC-DC轉換等高能效高密度應用APP。採用DFN8*8封裝。

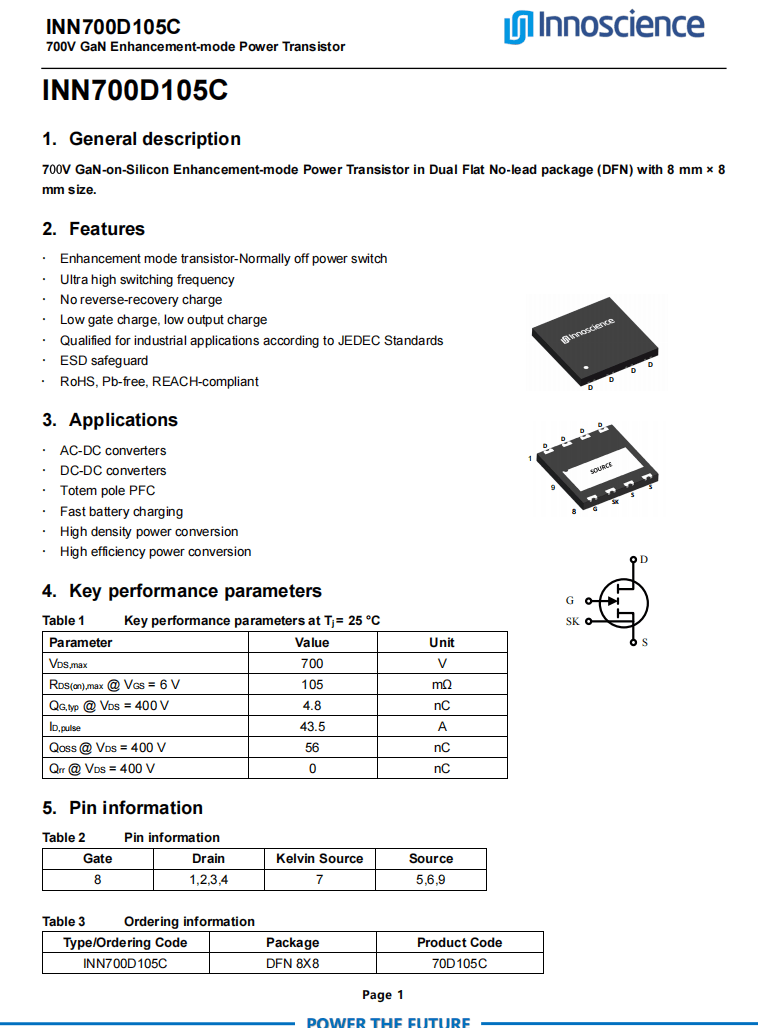

英諾賽科INN700D105C資料資訊APP。
充電頭網透過拆解了解到,英諾賽科氮化鎵晶片目前已被三星,OPPO,VIVO,聯想,雅迪,LG,華碩,安克,努比亞,倍思,綠聯,閃極等多家知名品牌和廠商所採用,出貨量突破15億顆APP。

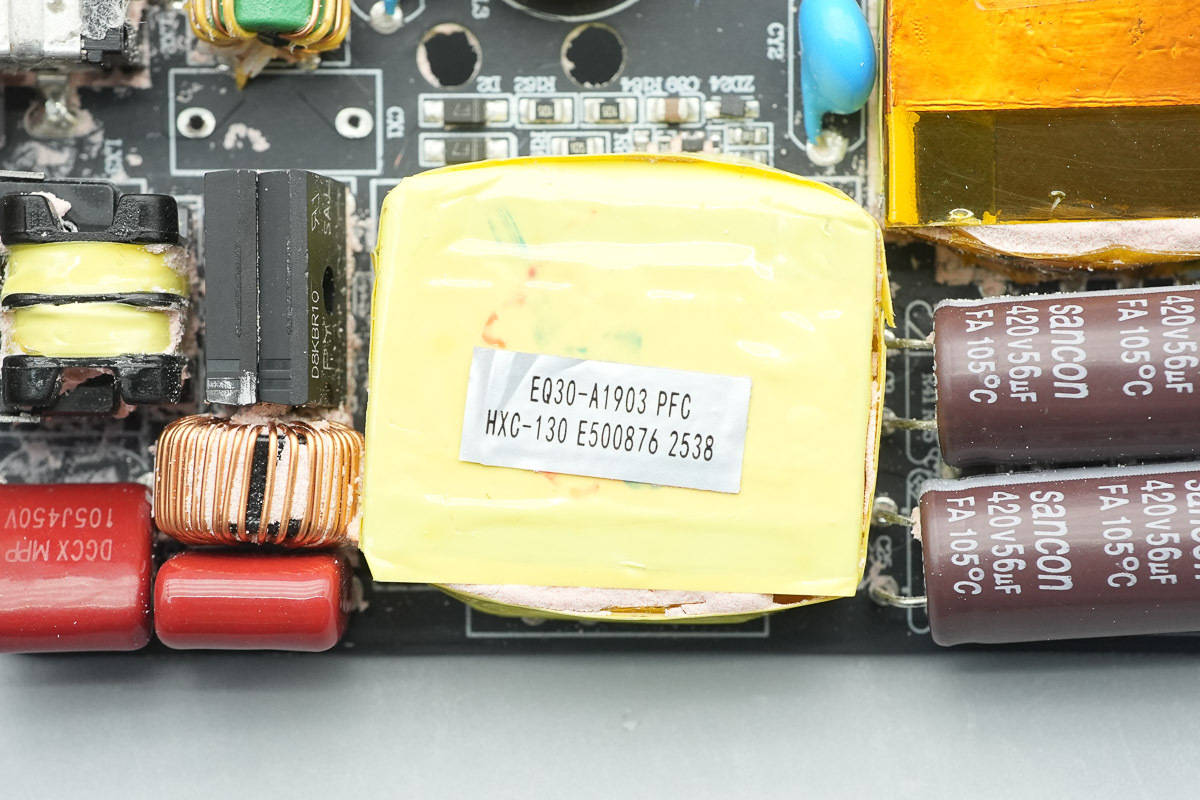

PFC升壓電感特寫APP。
PFC整流管絲印MUR4JGR,這是一顆超快恢復二極體,採用SMC封裝APP。
兩顆高壓濾波電解電容來自Sancon三鑫,規格均為420V56μFAPP。

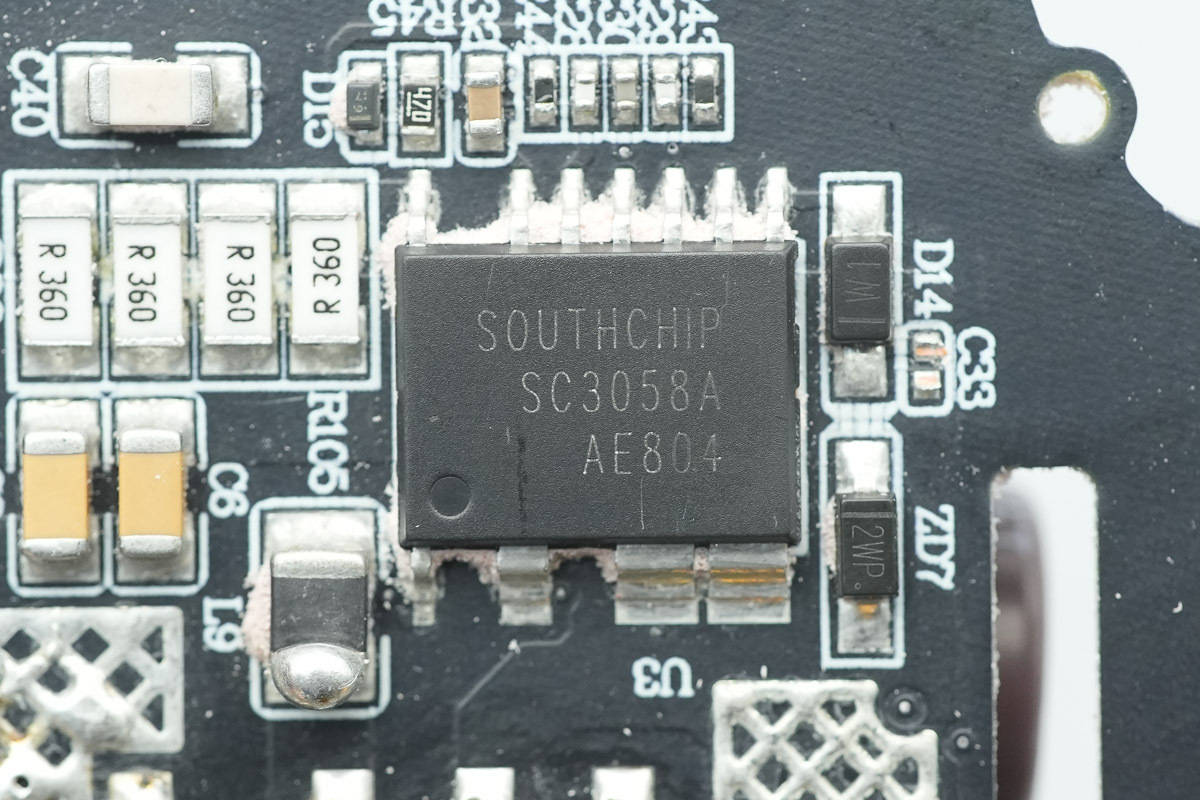

合封氮化鎵晶片來自南芯科技,型號SC3058A,採用ESOP10-W封裝APP。

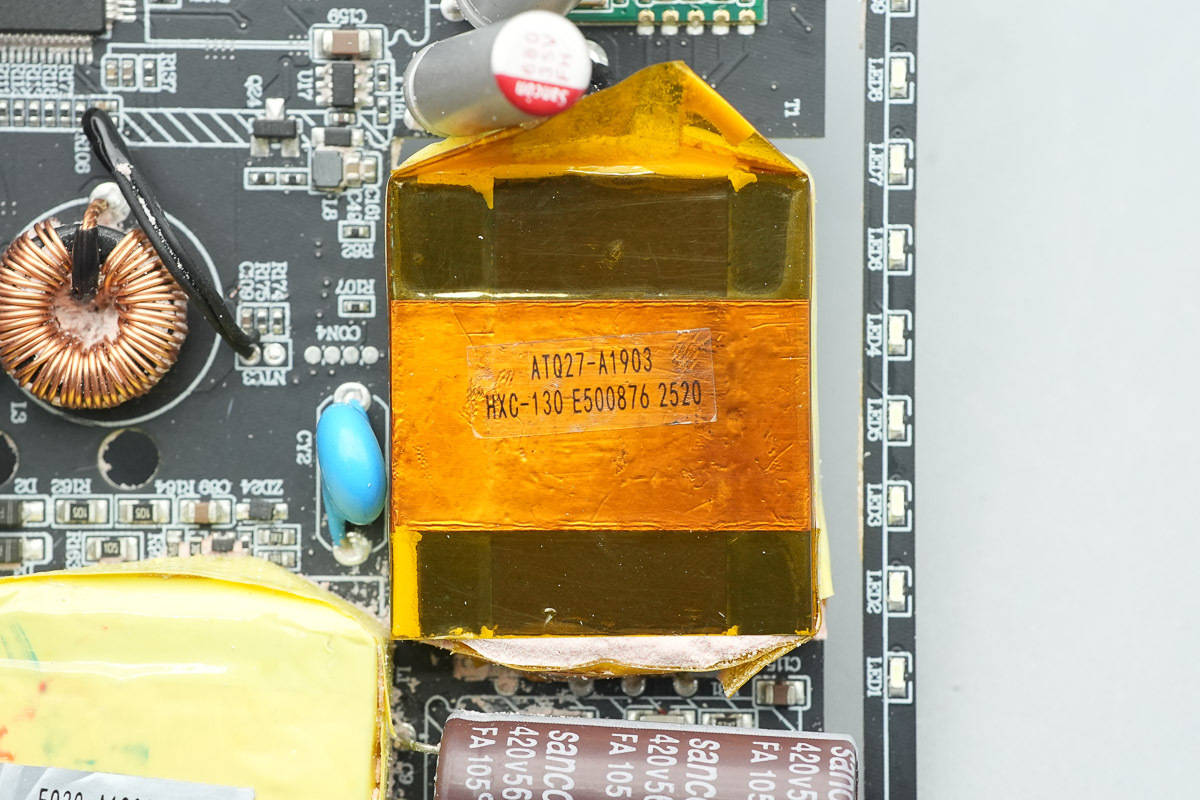

變壓器特寫APP。

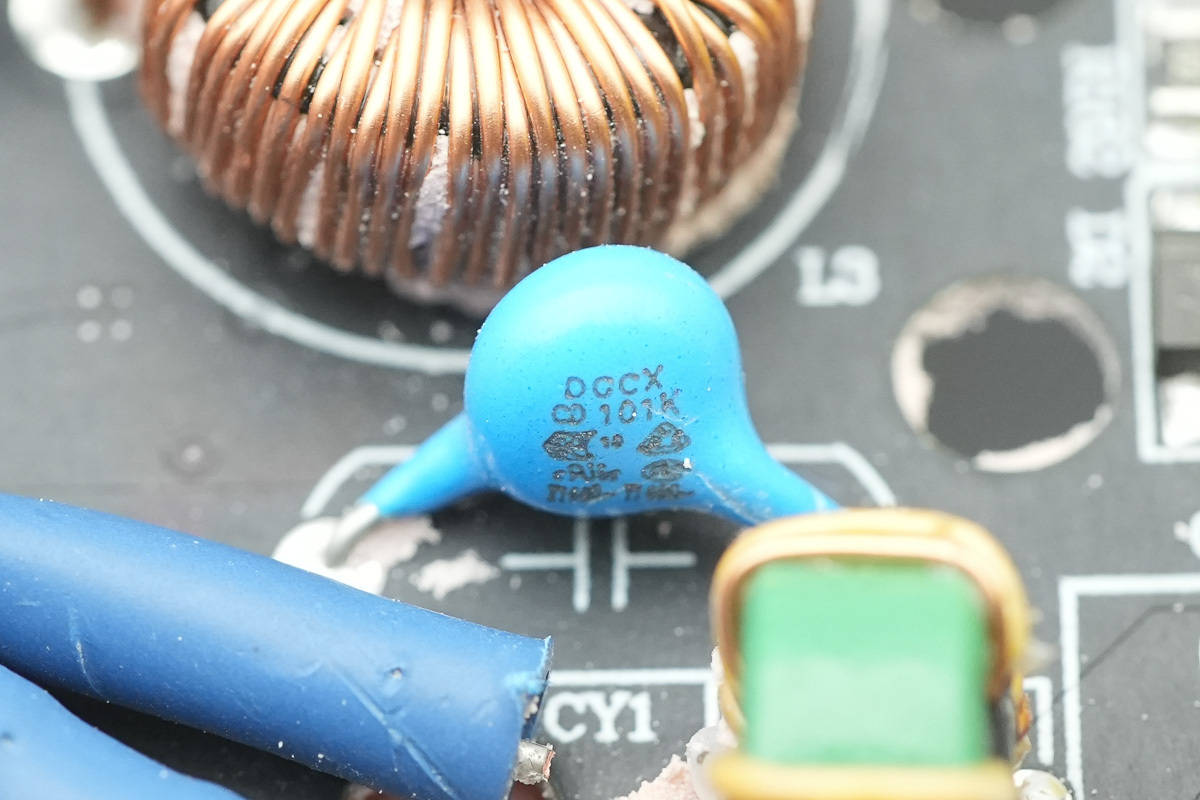

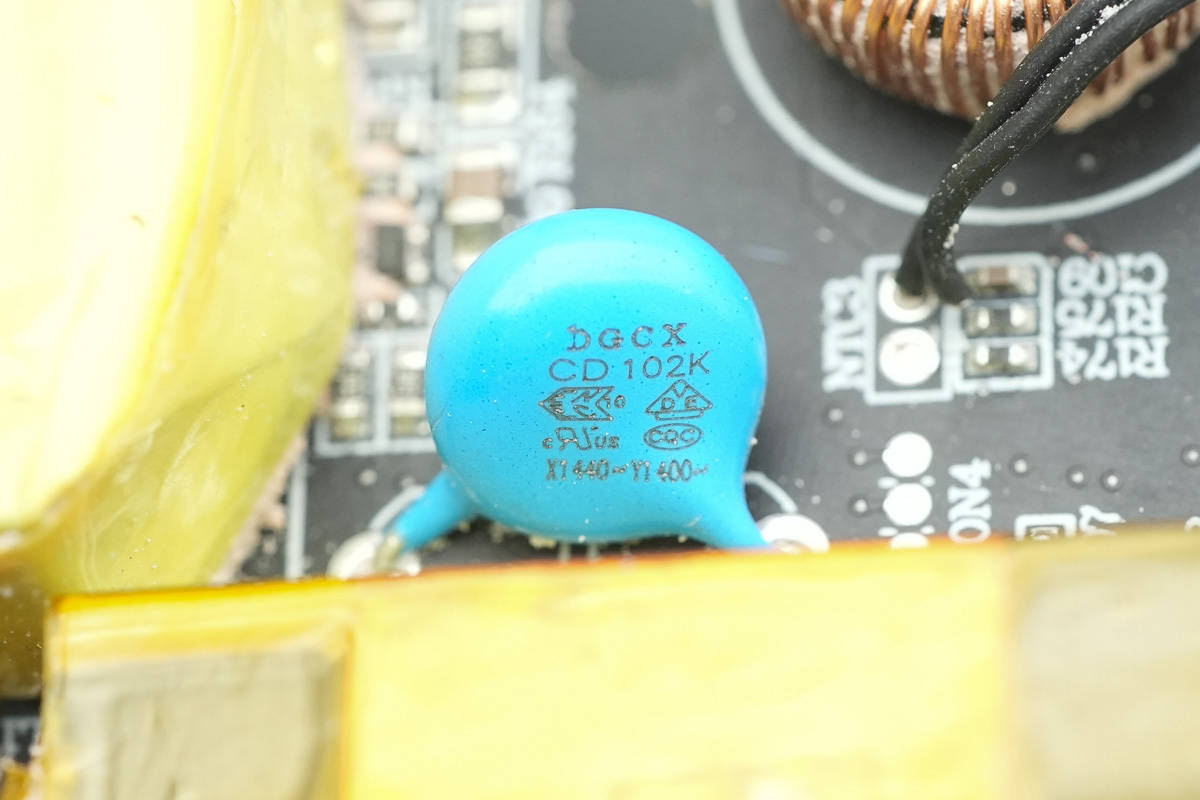

藍色Y電容來自東莞成希電子APP。
另一顆Y電容特寫APP。
用於輸出電壓反饋和功能控制的光耦來自群芯微,絲印1018,屬QX101X系列,這款光耦是由一個GaAs發光二極體和一個NPN光電電晶體組成的光電耦合器APP。
該產品電流轉換比≥50%,輸入-輸出隔離電壓為5000 Vrms,集電極-發射極擊穿電壓 ≥80V,工作溫度為-55℃~110℃APP。QX101X系列光耦適合開關電源、智慧電錶、工控、儀表、辦公裝置、家電等裝置應用。

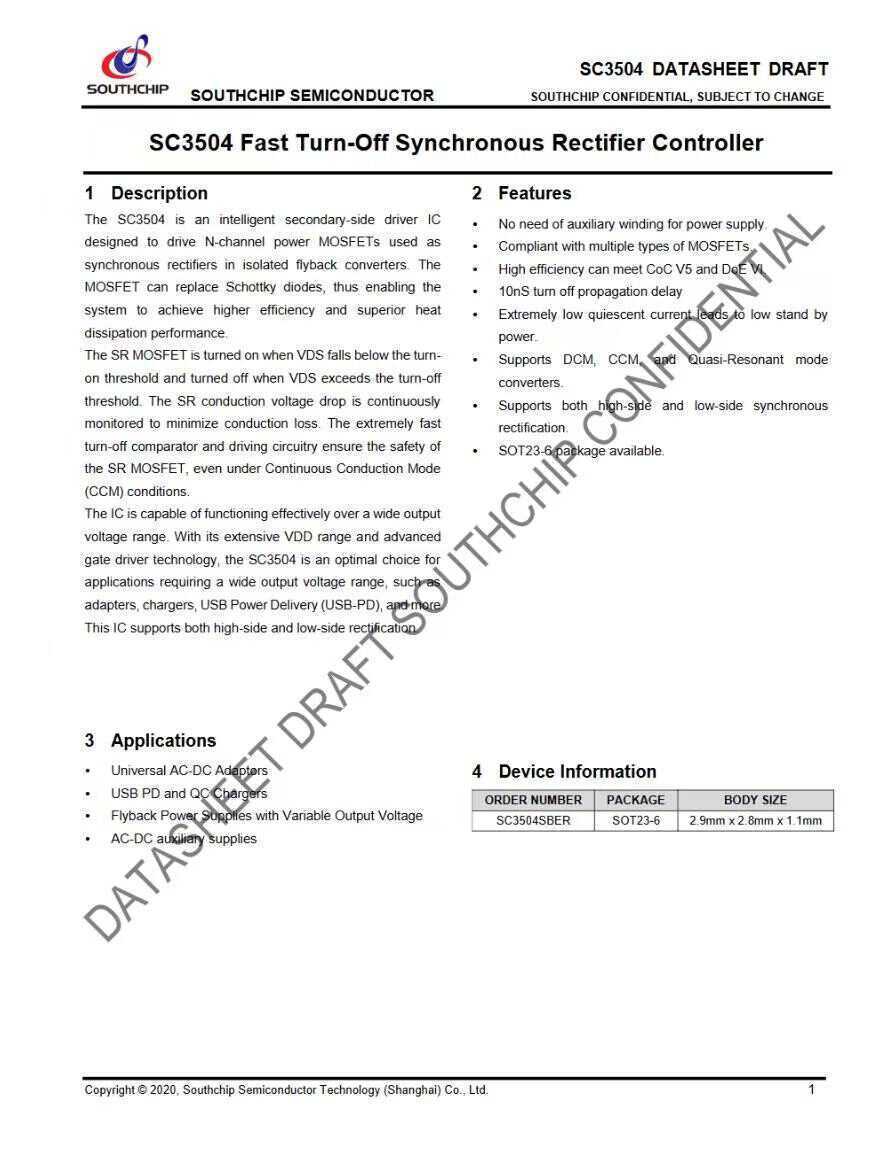

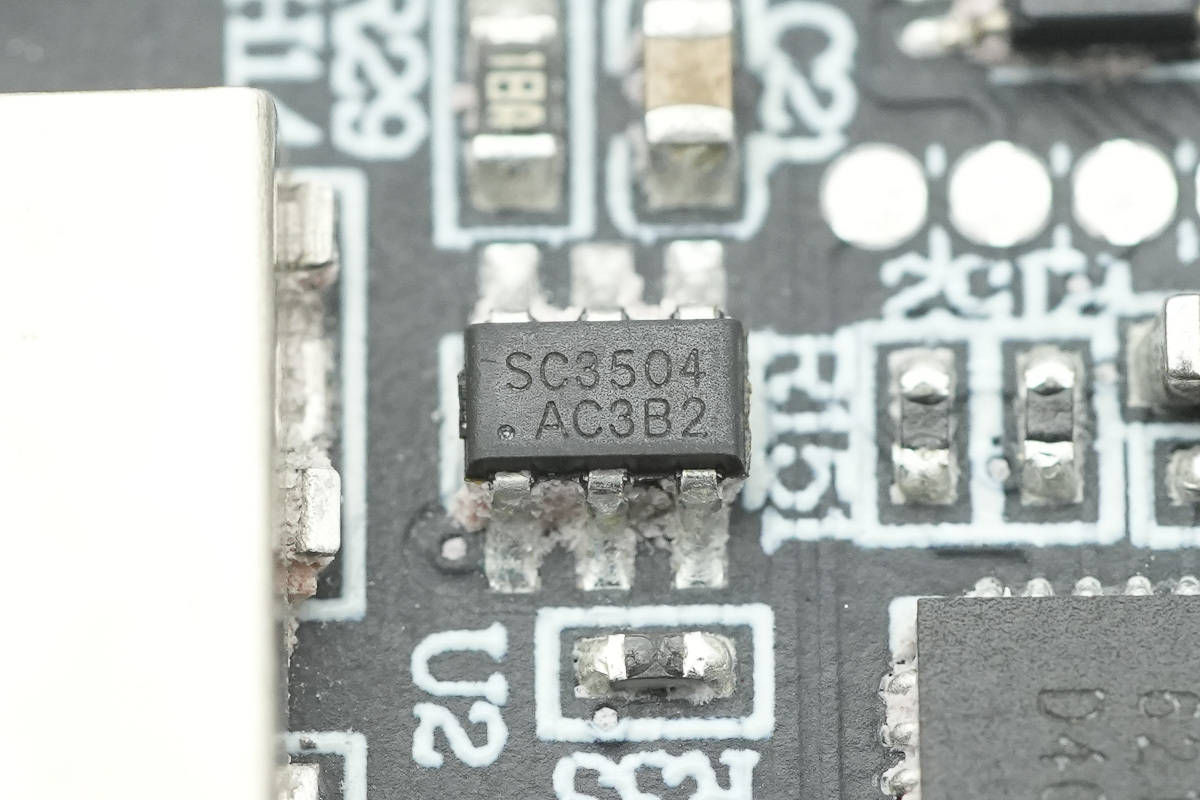

同步整流控制器採用南芯科技SC3504,專用於驅動隔離式反激變換器中的同步整流N溝道功率MOSFETAPP。該MOSFET可替代肖特基二極體,從而顯著提升系統效率並最佳化散熱效能。
SC3504透過即時監測漏源極電壓(VDS)實現精準控制:當VDS降至開啟閾值時啟動同步整流管導通,當VDS超過關斷閾值時立即關斷APP。持續監控同步整流的導通壓降以最小化傳導損耗,其超高速關斷比較器與驅動電路設計可確保同步整流MOSFET即使在連續導通模式(CCM)下也能安全執行。
SC3504支援超寬輸出電壓範圍工作,憑藉其寬廣的VDD工作範圍和先進的柵極驅動技術,SC3504成為介面卡、充電器、USB供電(USB-PD)等寬輸出電壓應用的理想選擇APP。同時支援高邊和低邊兩種整流配置方案。

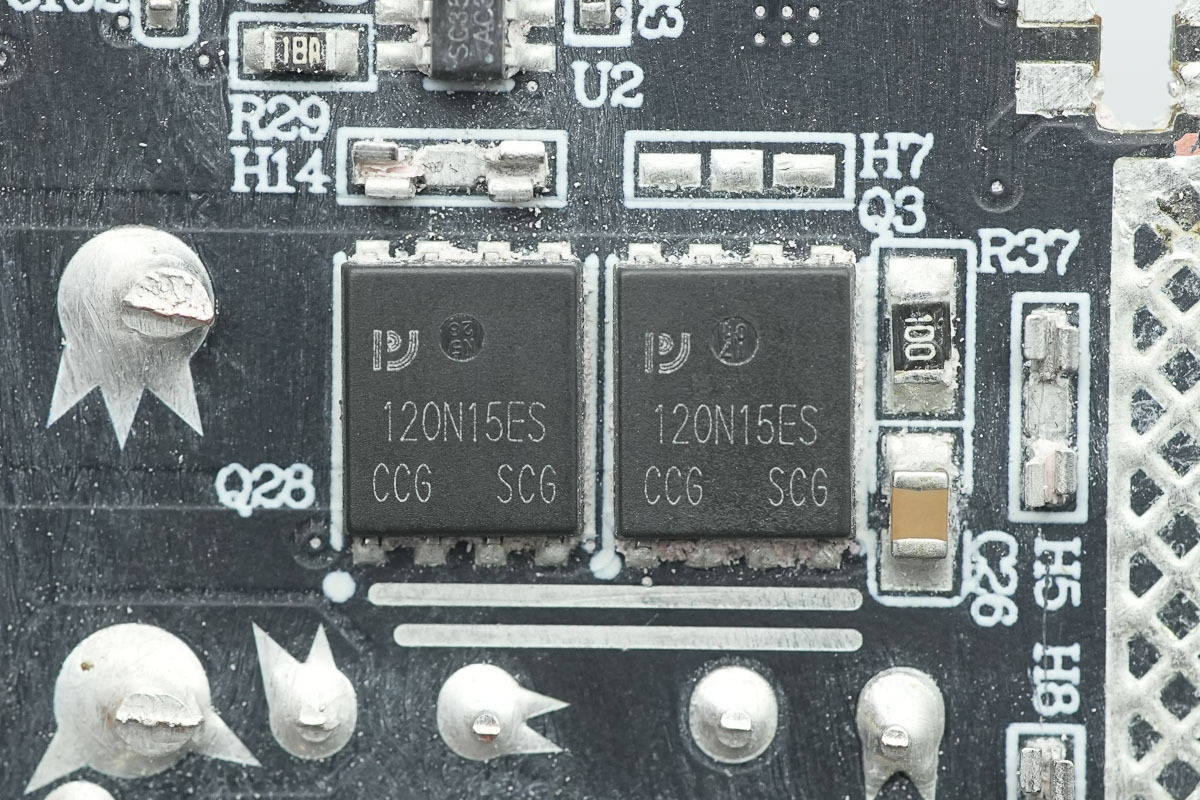

同步整流管來自平偉,型號PW120N15ES,NMOS管,耐壓150V,導阻9.3mΩ,採用DFN5*6封裝APP。

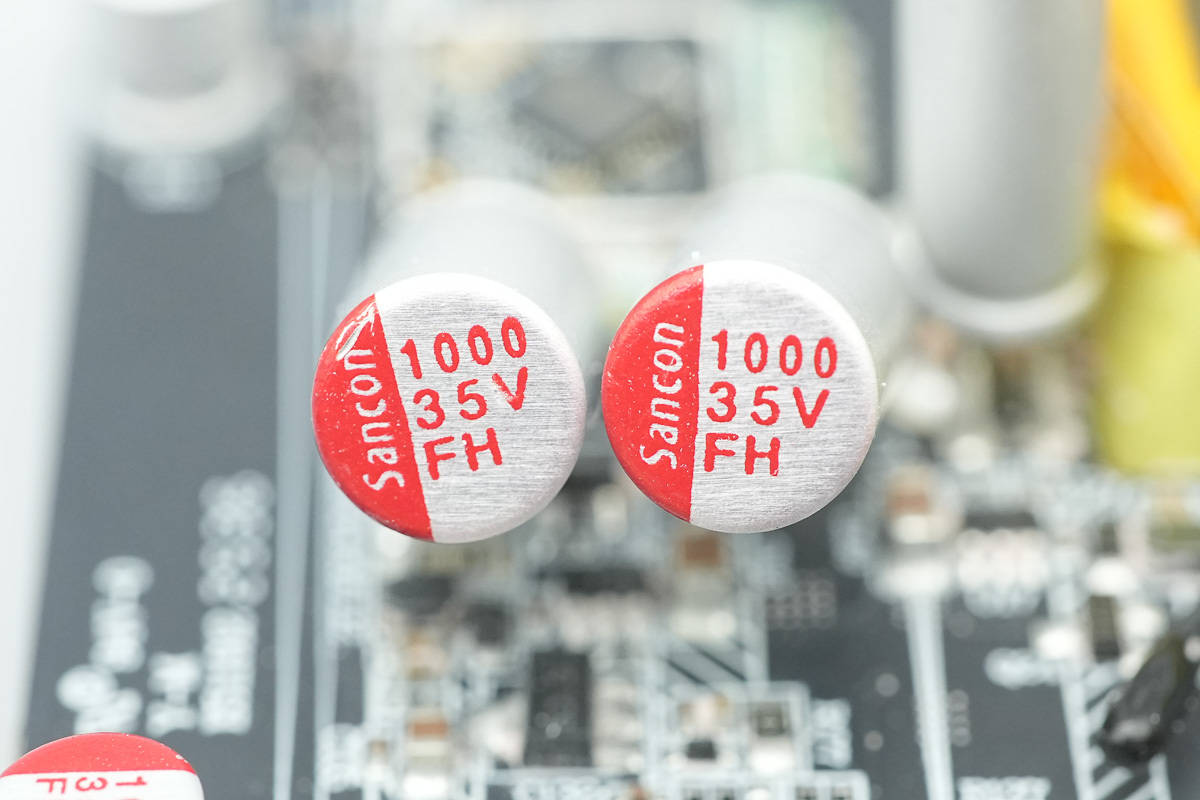

輸出濾波固態電容也是來自三鑫,兩顆規格為35V1000μFAPP。

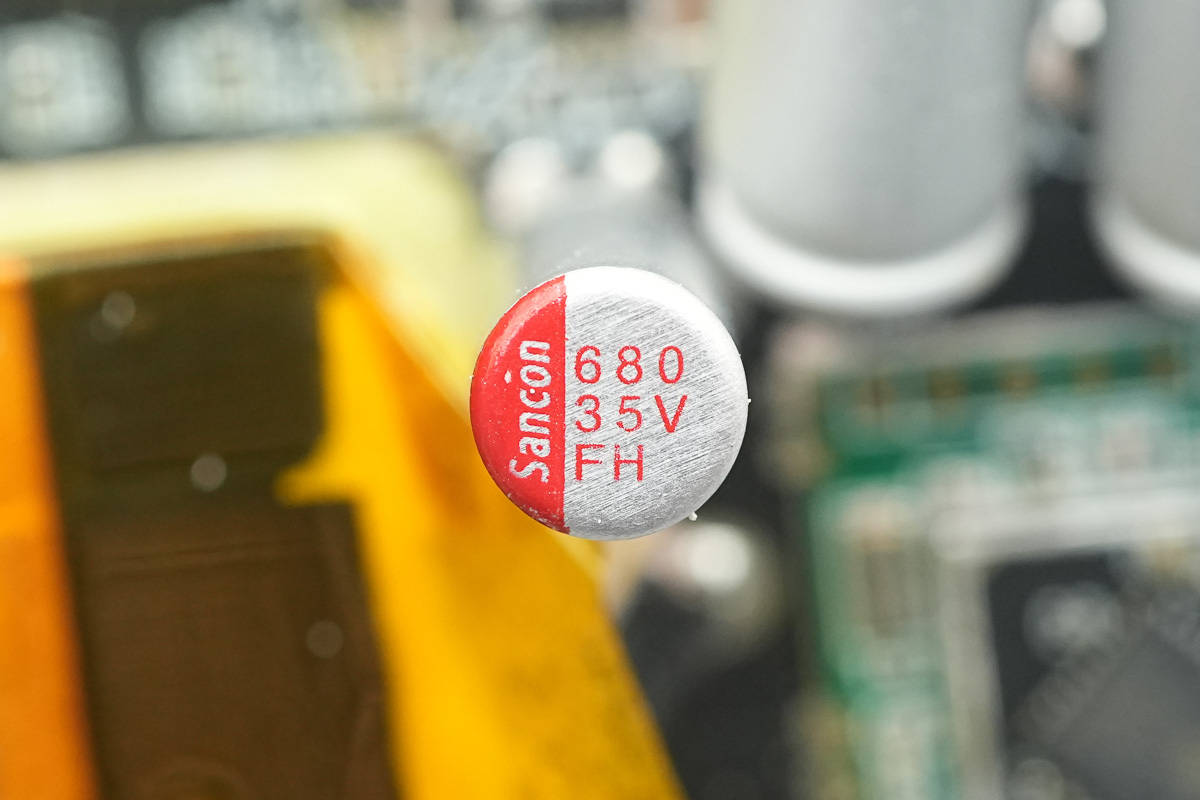

第三顆規格為35V680μFAPP。

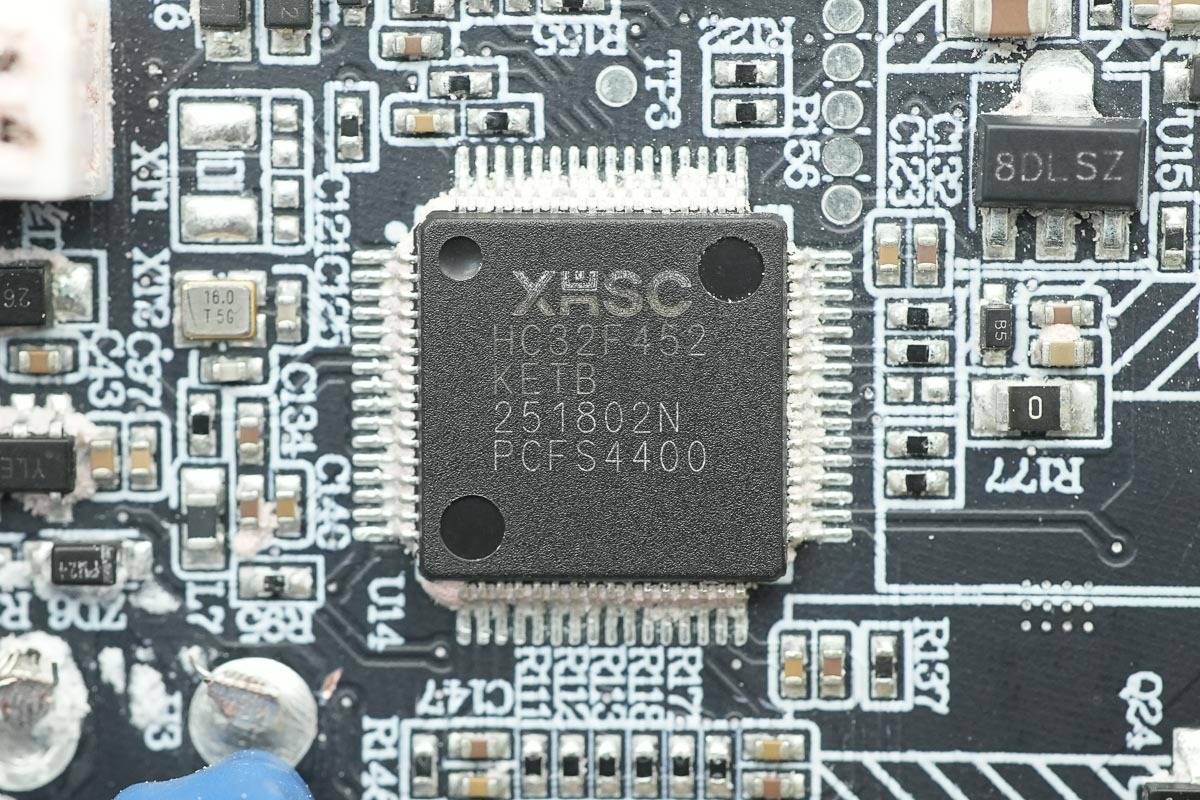

用於整機控制的MCU來自XHSC小華半導體,型號HC32F452KETB-LQFP64APP。HC32F45x系列內建高效能32位ARM Cortex-M4核心,執行頻率最高可達200MHz。此外整合了高速片上儲存器以及豐富的外設功能,支援寬電壓範圍(1.8-3.6V),寬溫度範圍(-40-105℃)和各種低功耗模式。

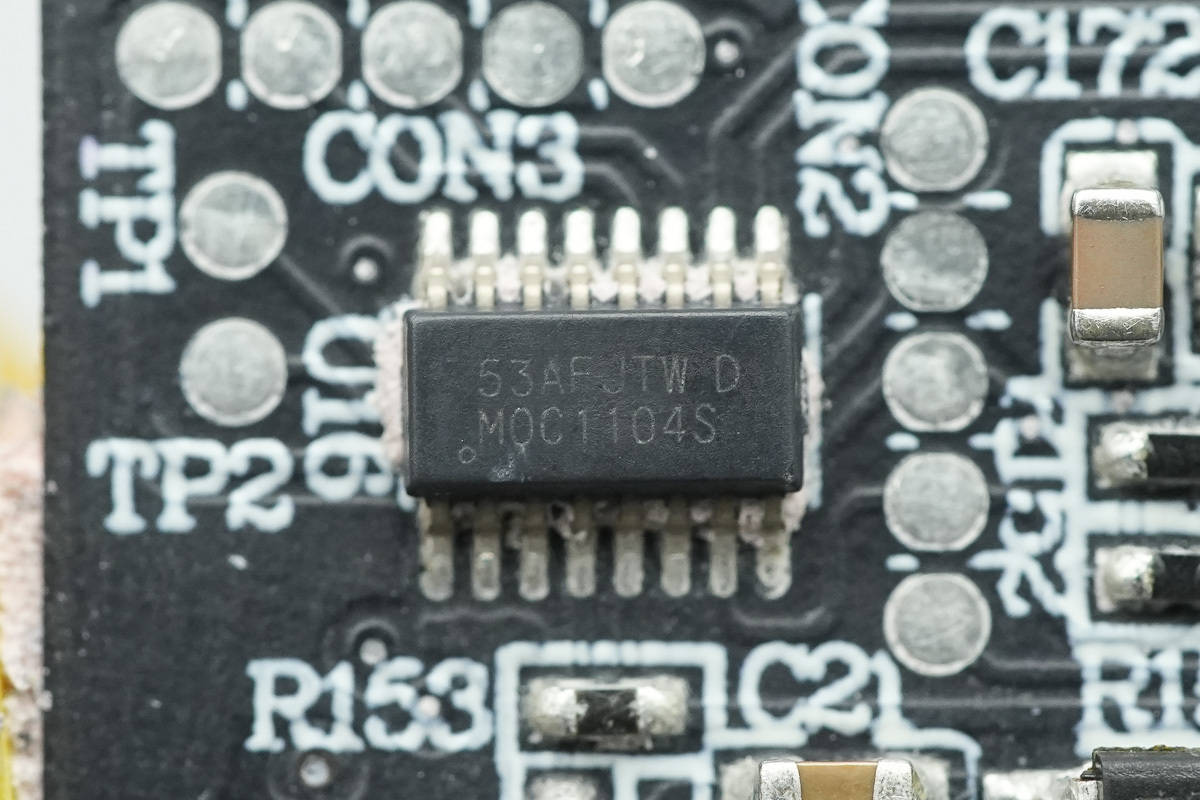

MCU來自TI德州儀器,型號MSPM0C1104,屬於MSP高度整合的超低功耗32位MCU系列,該MCU系列基於增強型Arm Cortex-M0+核心平臺,提供高效能模擬外設整合,工作頻率最高可達24MHz,支援 -40°C-125°C 工作溫度範圍,並在1.62-3.6V的電源電壓下執行APP。
一顆絲印621的晶片APP。

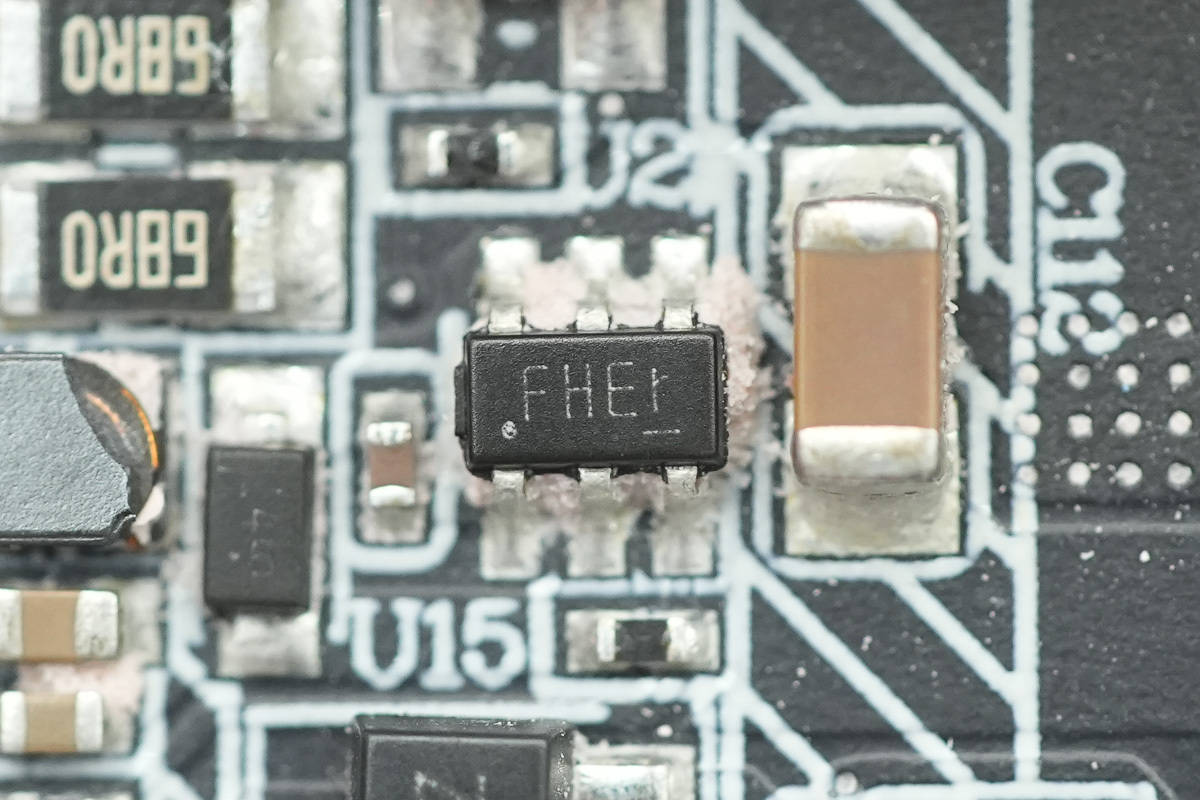

同步降壓轉換器來自鈺泰,型號ETA2850S2G,採用SOT23-6封裝APP。

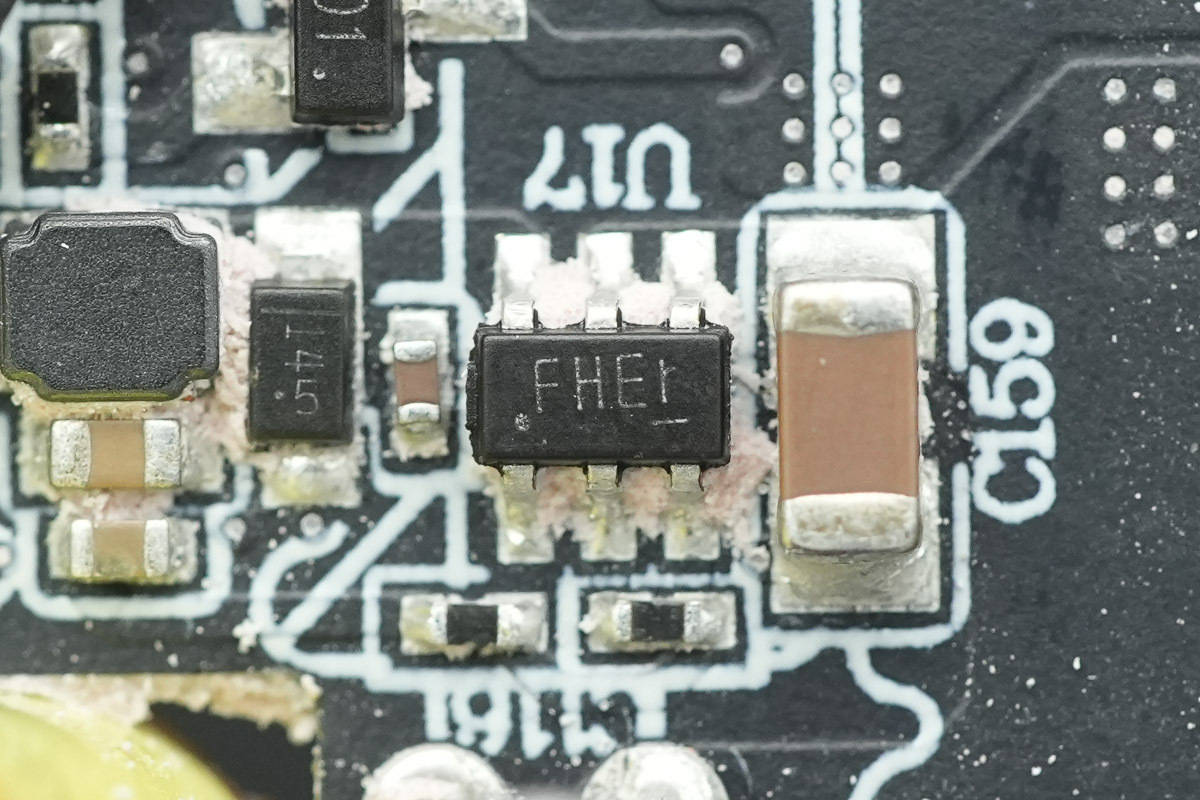

另一顆鈺泰ETA2850S2G同步降壓轉換器特寫APP。
一顆絲印YLEi晶片APP。

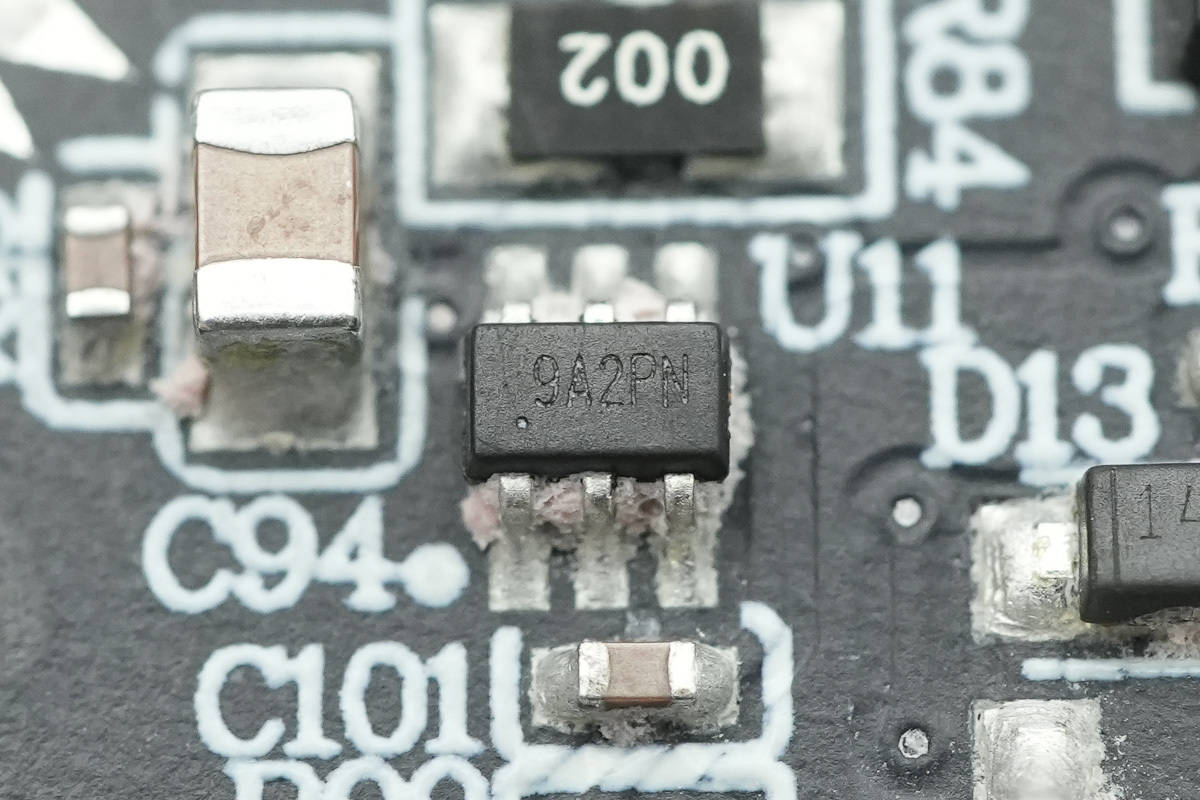

一顆絲印9A2PN晶片APP。

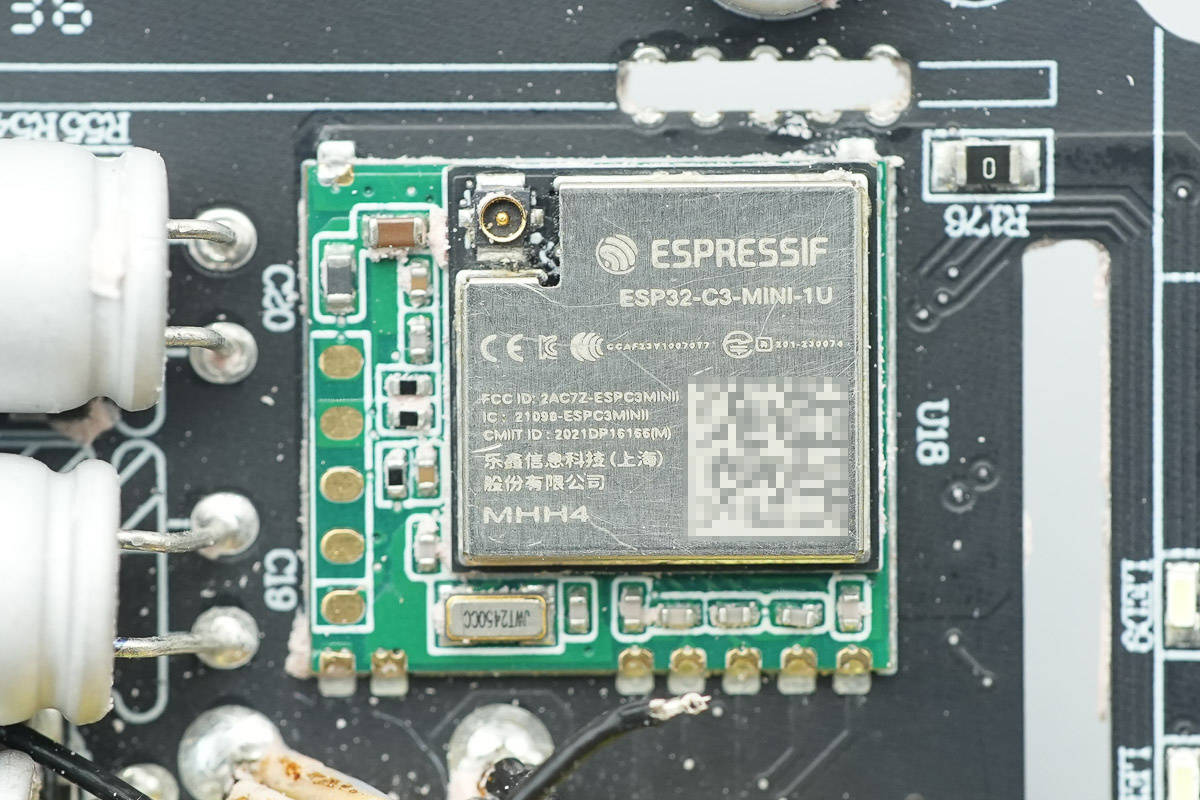

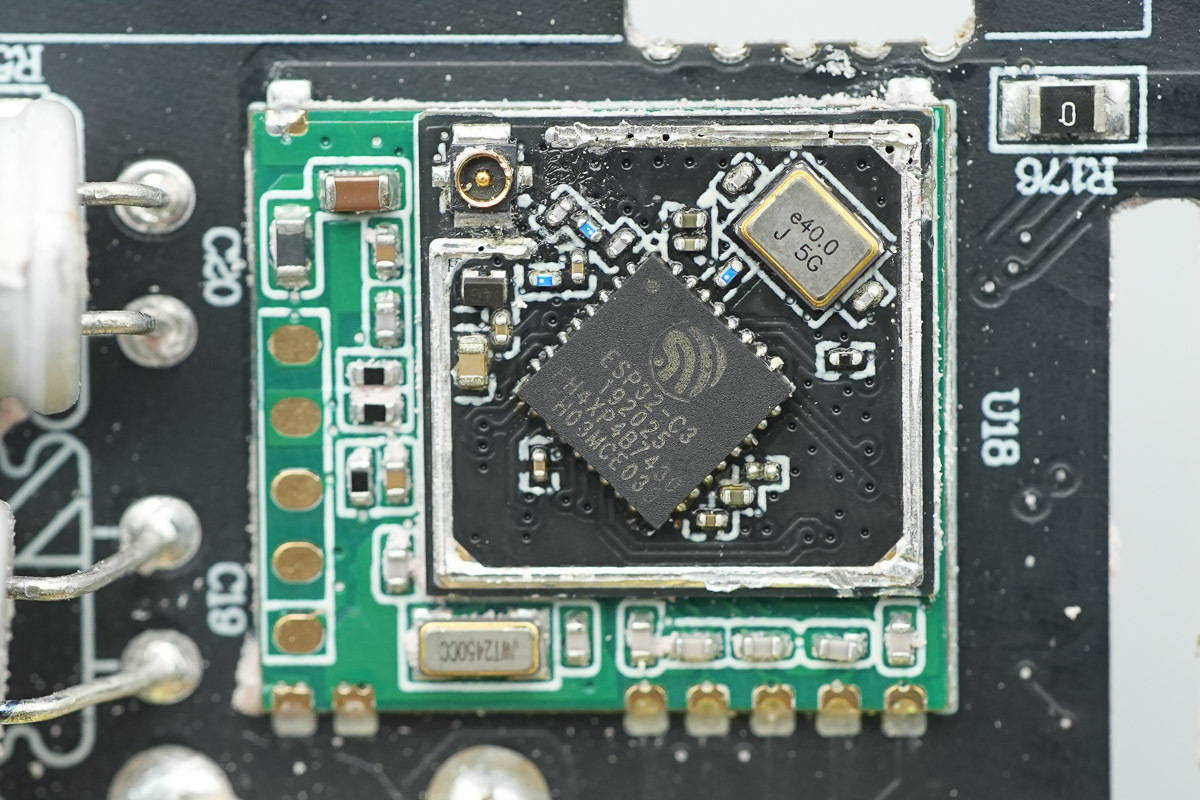

無線通訊模組來自樂鑫,型號ESP32-C3-MINI-1U,支援WiFi和低功耗藍牙連線APP。
拆掉遮蔽罩,內部設有無線連線晶片以及貼片晶振APP。

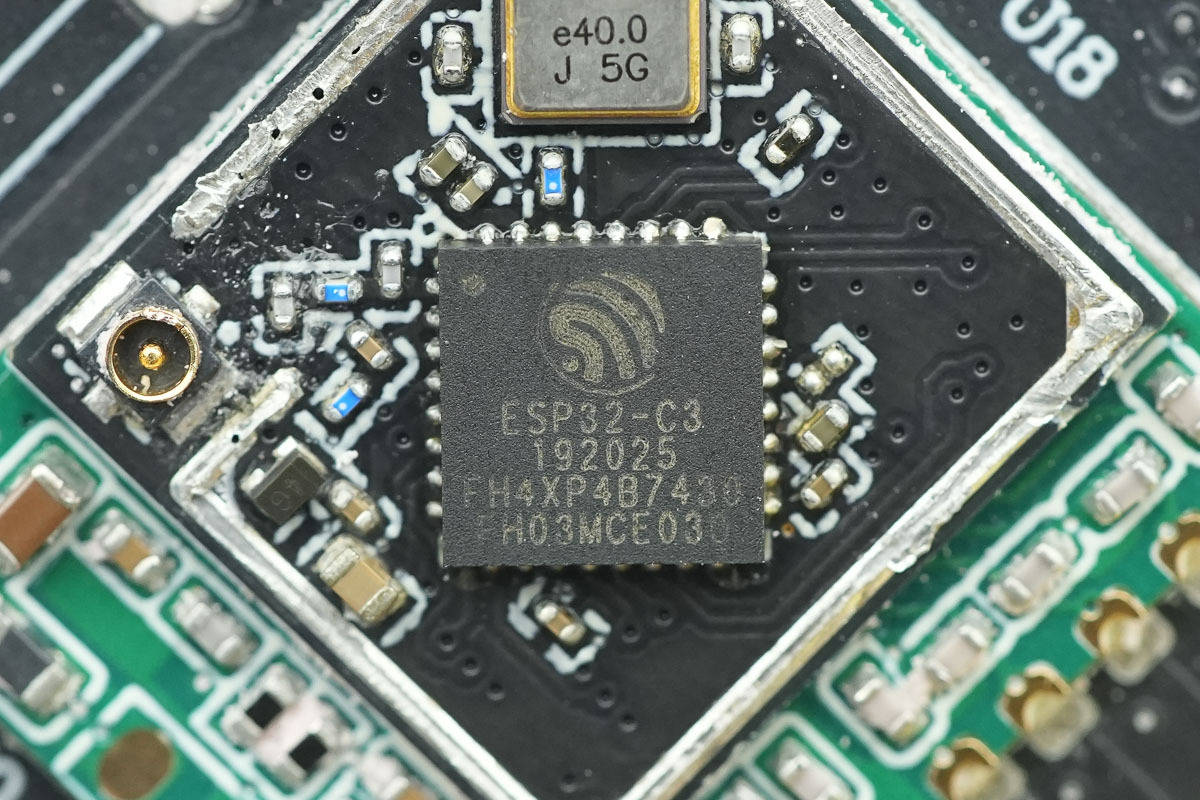

無線連線晶片來自樂鑫,型號ESP32-C3,是一款低功耗,高整合度的SoC晶片,內部整合2.4G WiFi和低功耗藍牙通訊,晶片內部整合主頻160MHz的32位RISC-V單核處理器,整合384KB ROM,400KB SRAM,8KB SRAM,4Kbit eFuse,採用QFN32封裝APP。

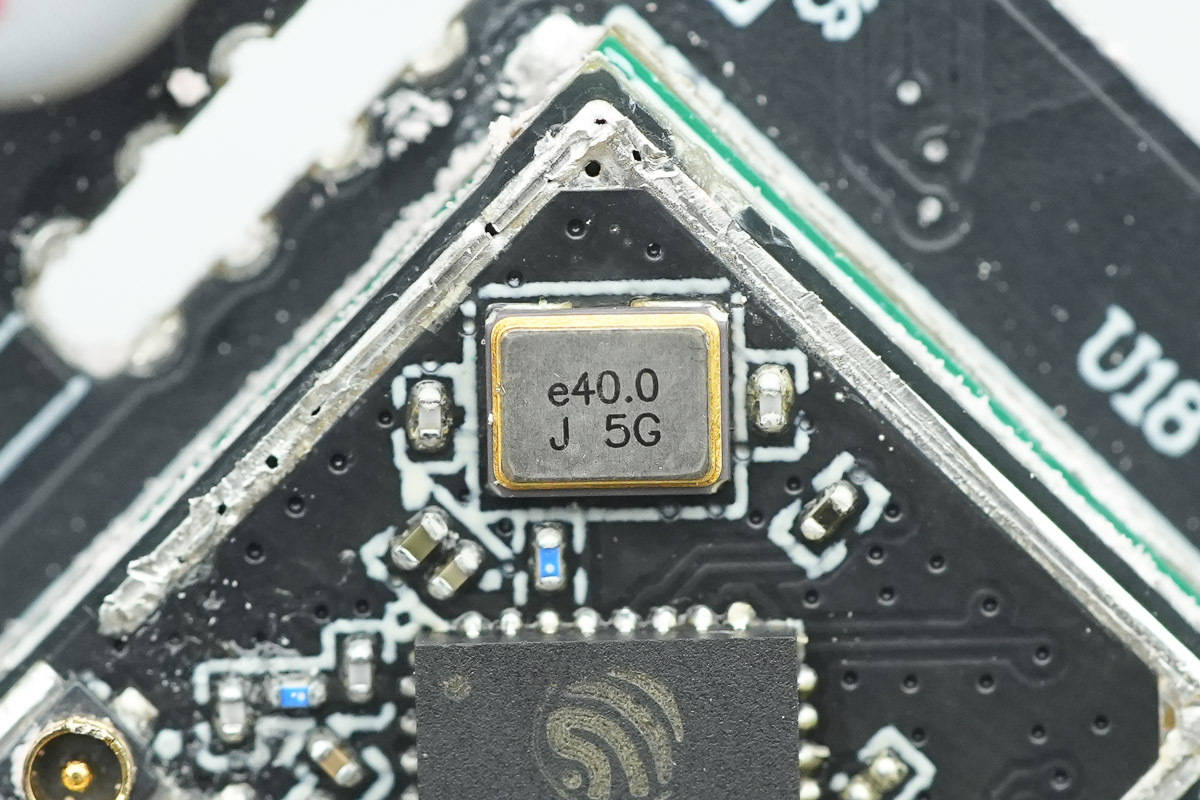

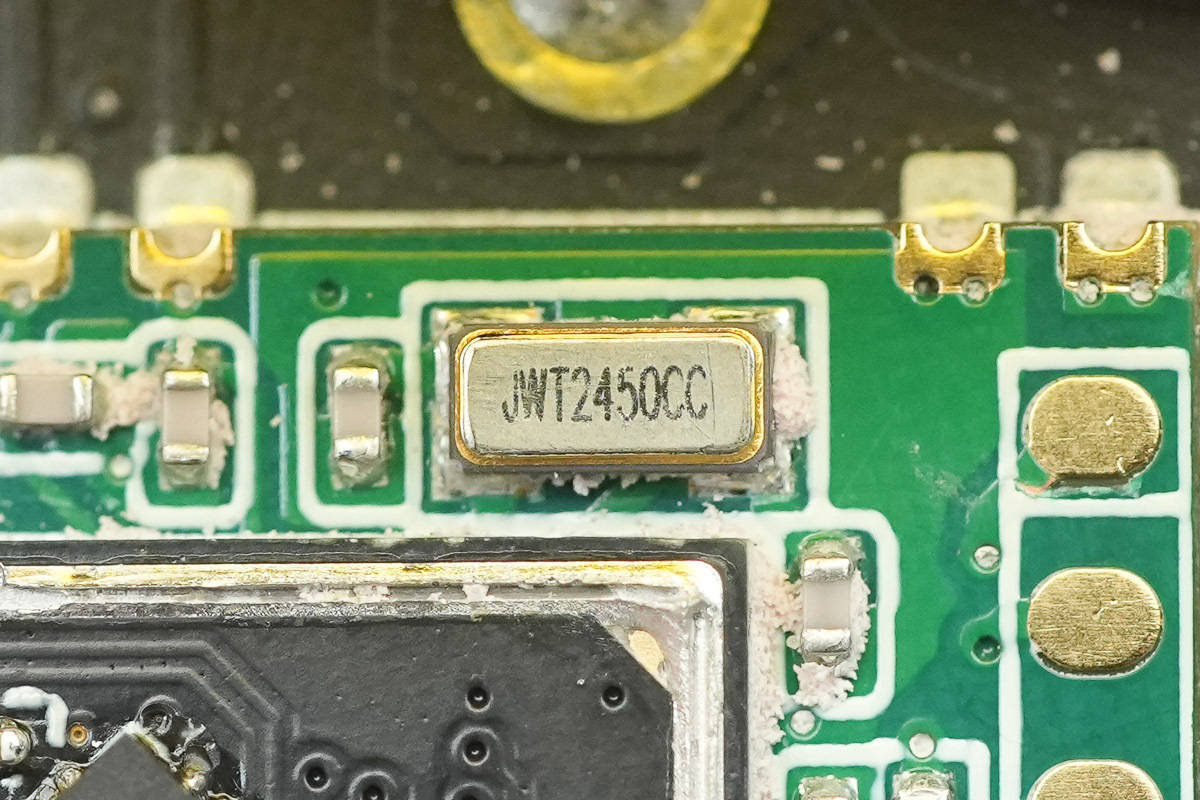

晶片外接40.0MHz貼片晶振特寫APP。
32.768kHz貼片晶振特寫APP。
無線天線特寫APP。
重置按鍵貼片焊接APP。
同步降壓控制器採用南芯科技SC8813,晶片整合I2C介面,可以配置工作模式和執行引數APP。SC8813支援非常寬的輸入和輸出電壓範圍,適用於1-4芯鋰離子電池的應用。
在充電模式下,只要輸入電壓高於電池電壓,它就降低輸入電壓,有效地為電池充電APP。SC8813支援自動涓流充電、恆流充電和恆壓充電管理功能。在放電模式(反向升壓模式),SC8813能夠有效地輸出高達36V的升壓電壓。

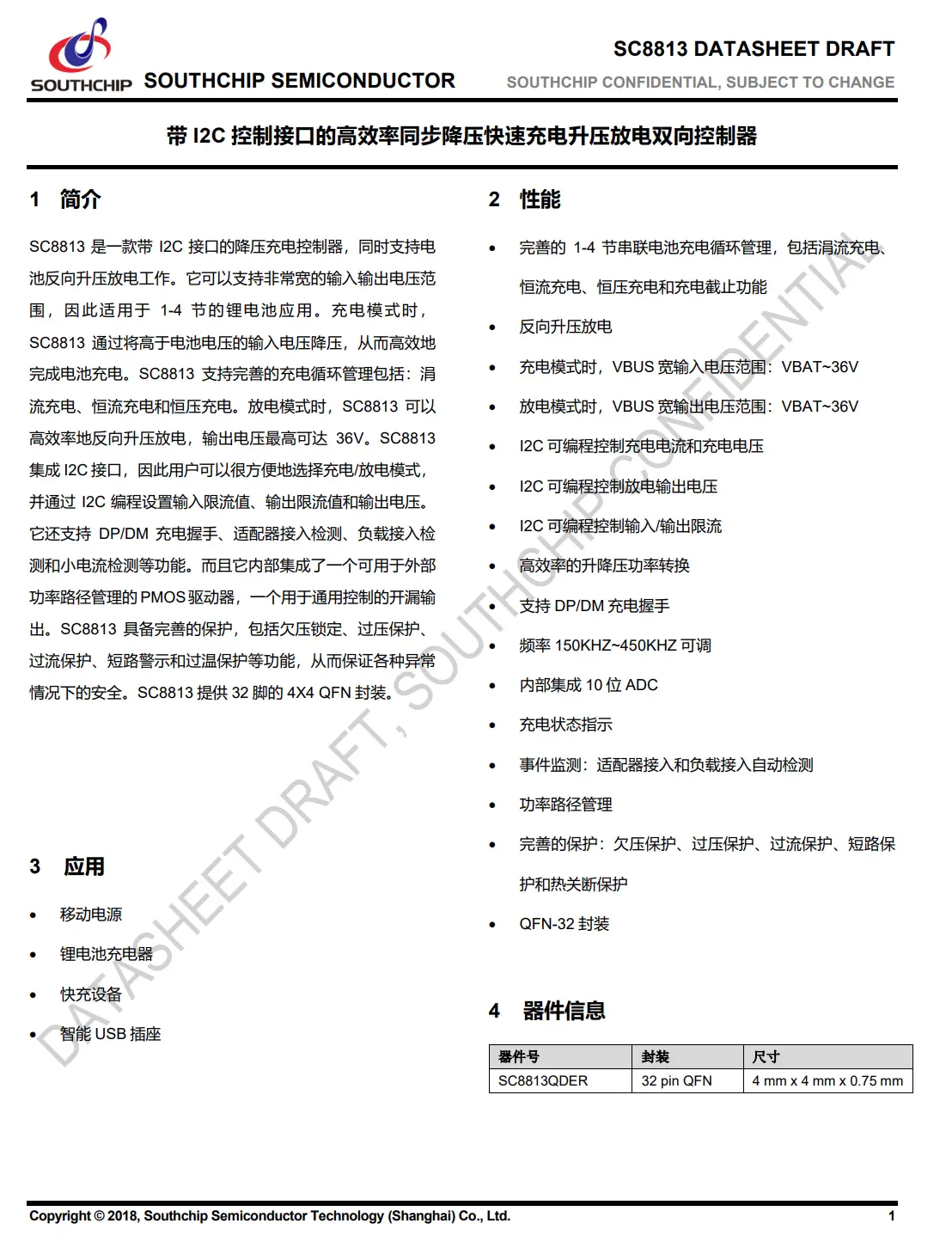

南芯科技 SC8813 資料資訊APP。
搭配的兩顆同步降壓開關管來自威兆半導體,型號VSE003N04MSC-G,NMOS管,耐壓40V,導阻2.3mΩ,採用PDFN3333封裝APP。
搭配的降壓電感特寫APP。
熱敏電阻特寫APP。

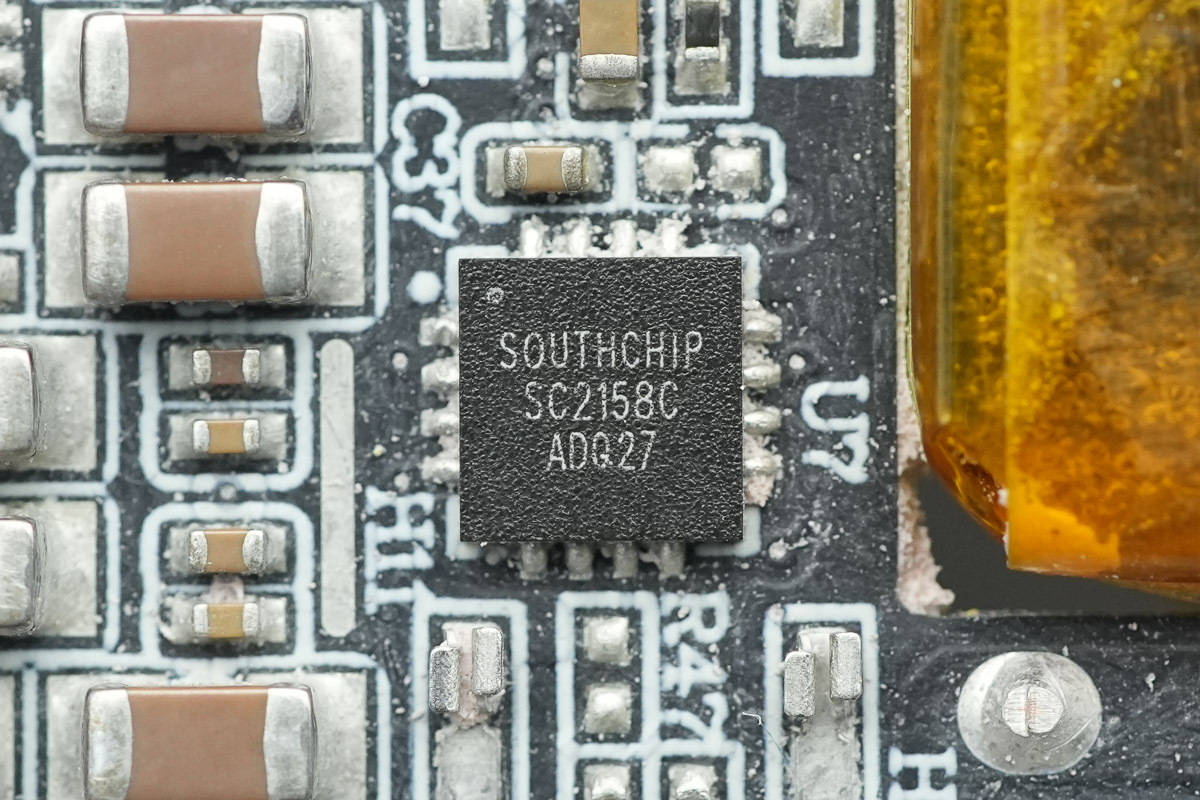

用於PogoPin輸出控制的PD控制器來自南芯科技,型號SC2158C,採用QFN16封裝APP。

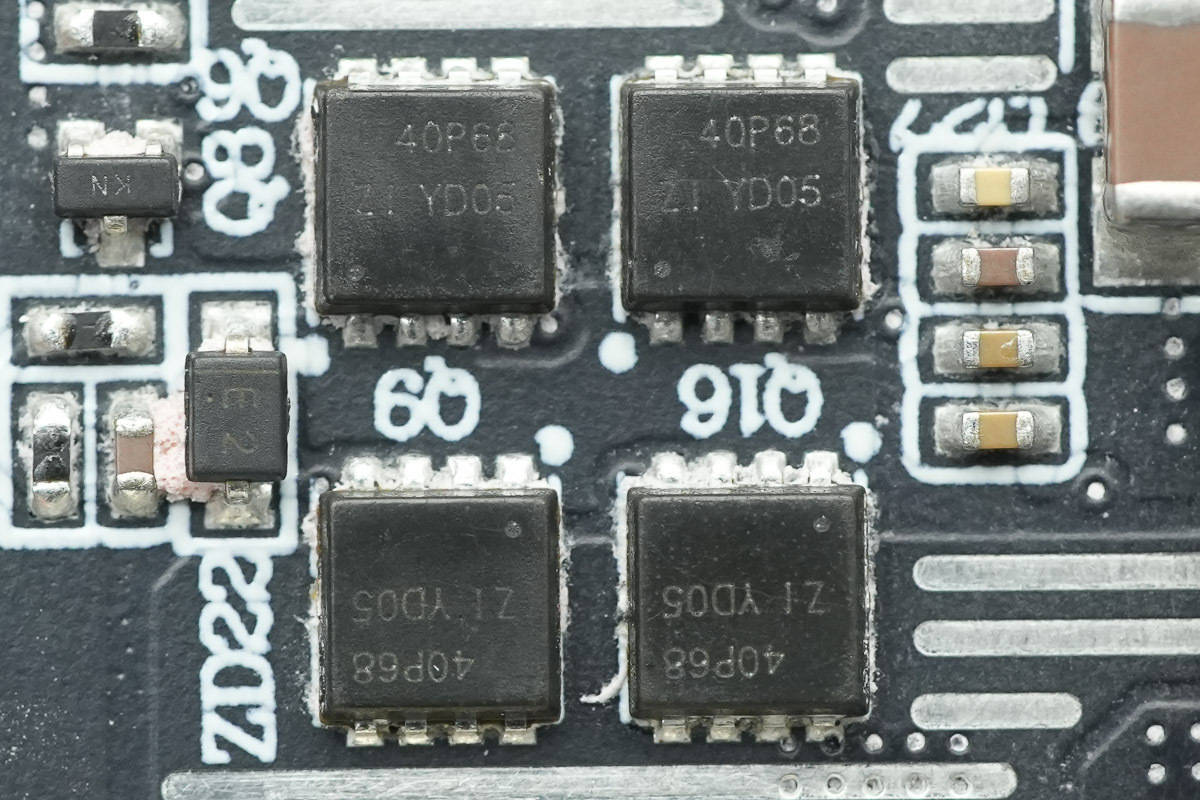

四顆VBUS開關管來自LEADTECK領泰,型號LT40P68FL,這是一顆耐壓-40V,連續漏極電流-48A,導阻10.5mΩ的增強型PMOSAPP。該器件適合背光碟機動、電源管理以及DC-DC升降壓電路應用。

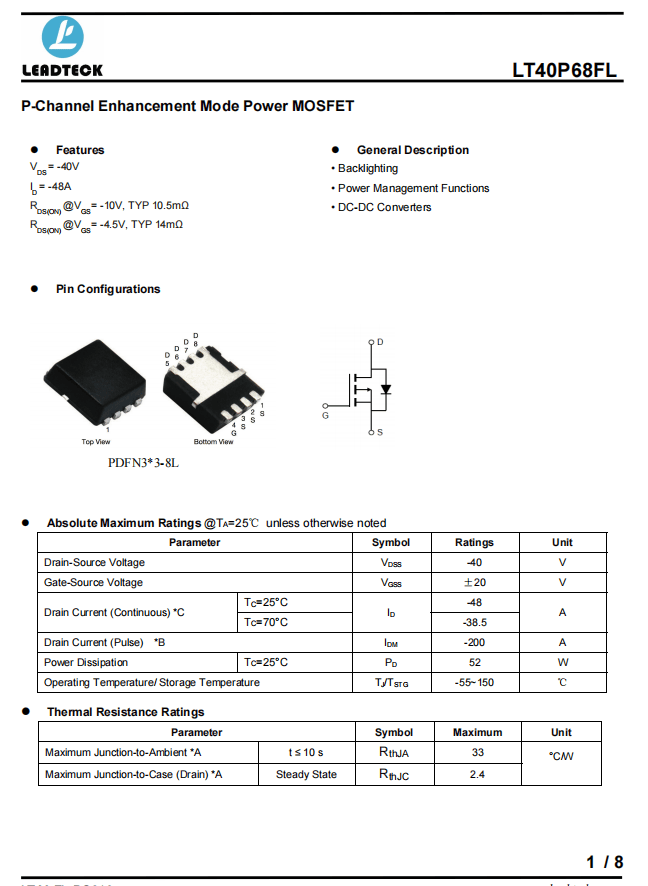

領泰LT40P68FL資料資訊APP。

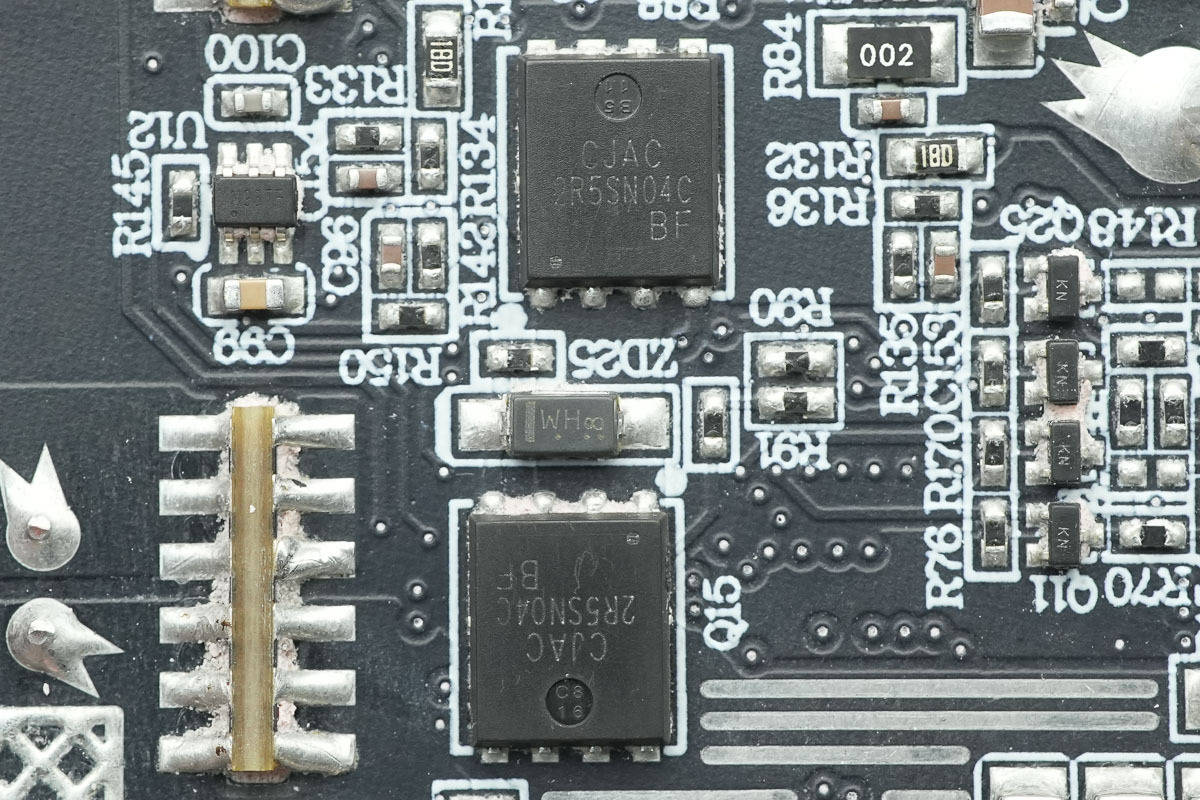

另外兩顆VBUS開關管採用長晶科技CJAC2R5SN04C,NMOS管,耐壓40V,導阻2mΩ,採用PDFNWB5*6-8L封裝APP。

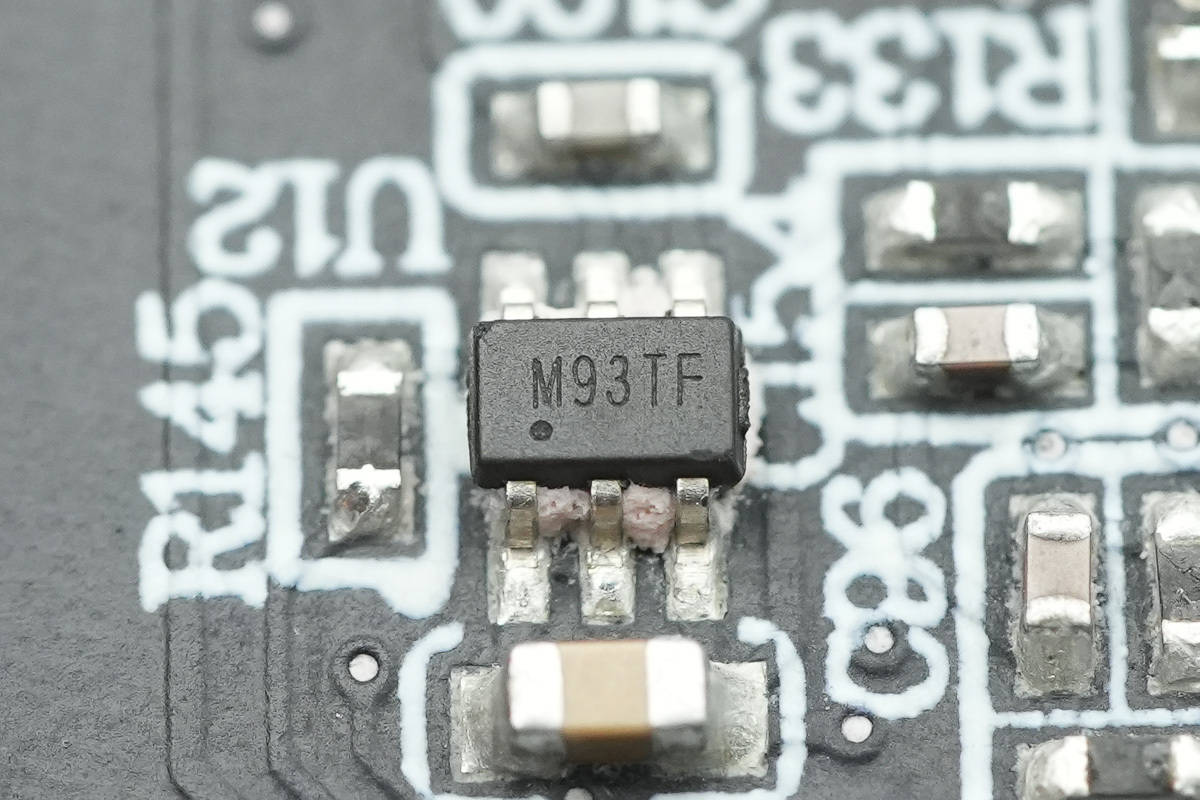

一顆電流檢測晶片來自聖邦,絲印M93,型號SGM8199A2,支援高側和低側應用,支援雙向電流檢測,支援28V供電電壓,採用SC70-6封裝APP。
USB介面母座所在小板正面設有降壓協議晶片、同步降壓開關管、濾波固態電容以及輸出VBUS開關管APP。

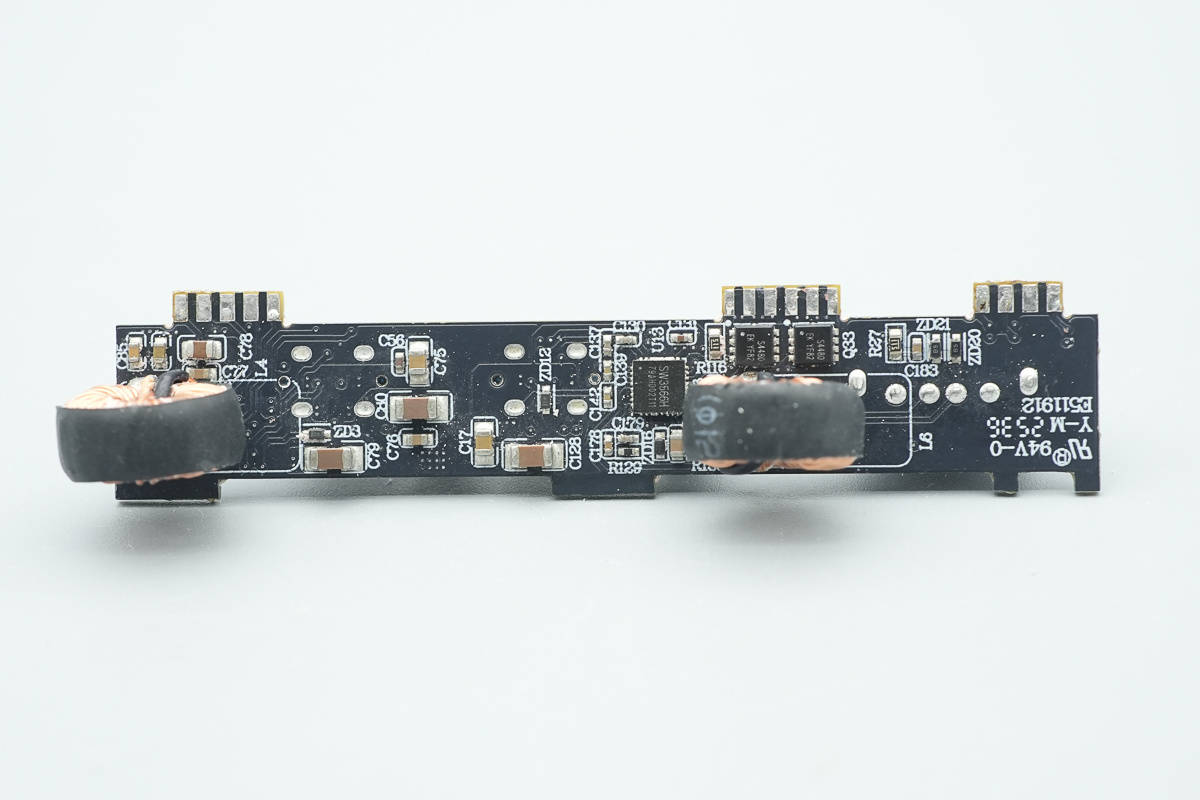

小板背面設有降壓協議晶片、同步降壓開關管以及降壓電感APP。

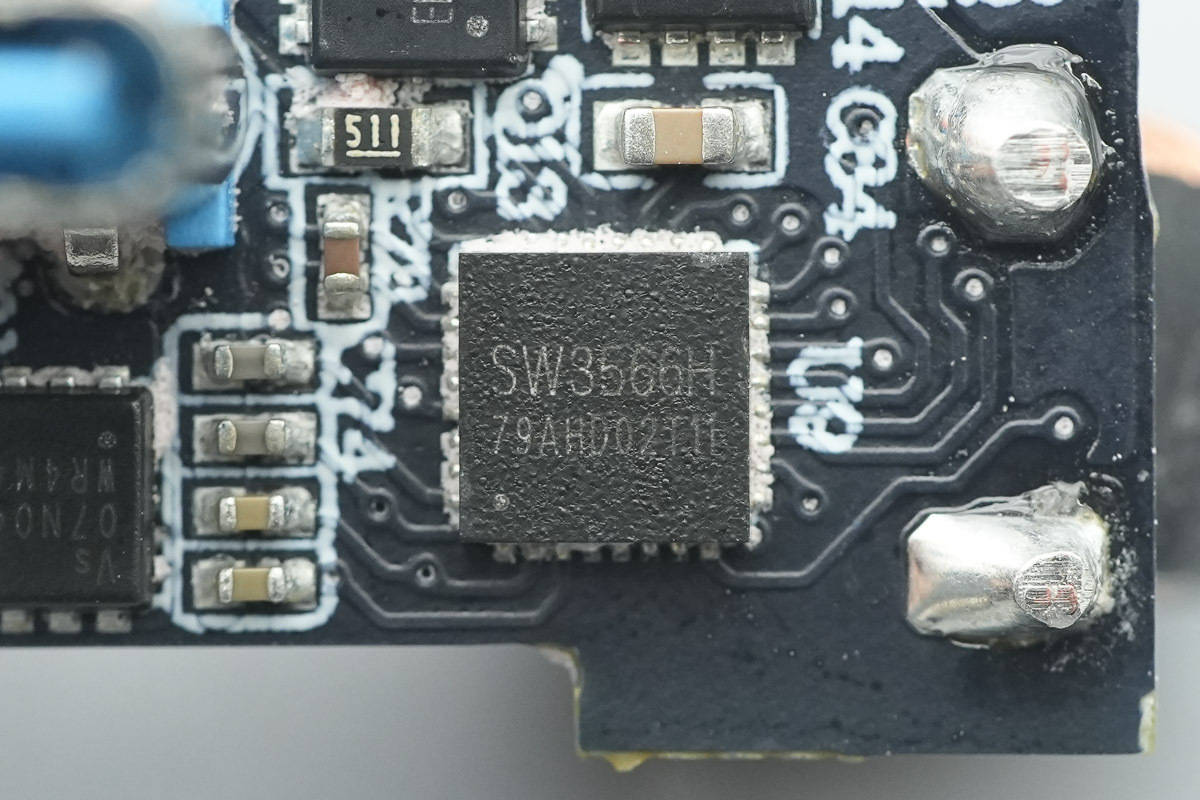

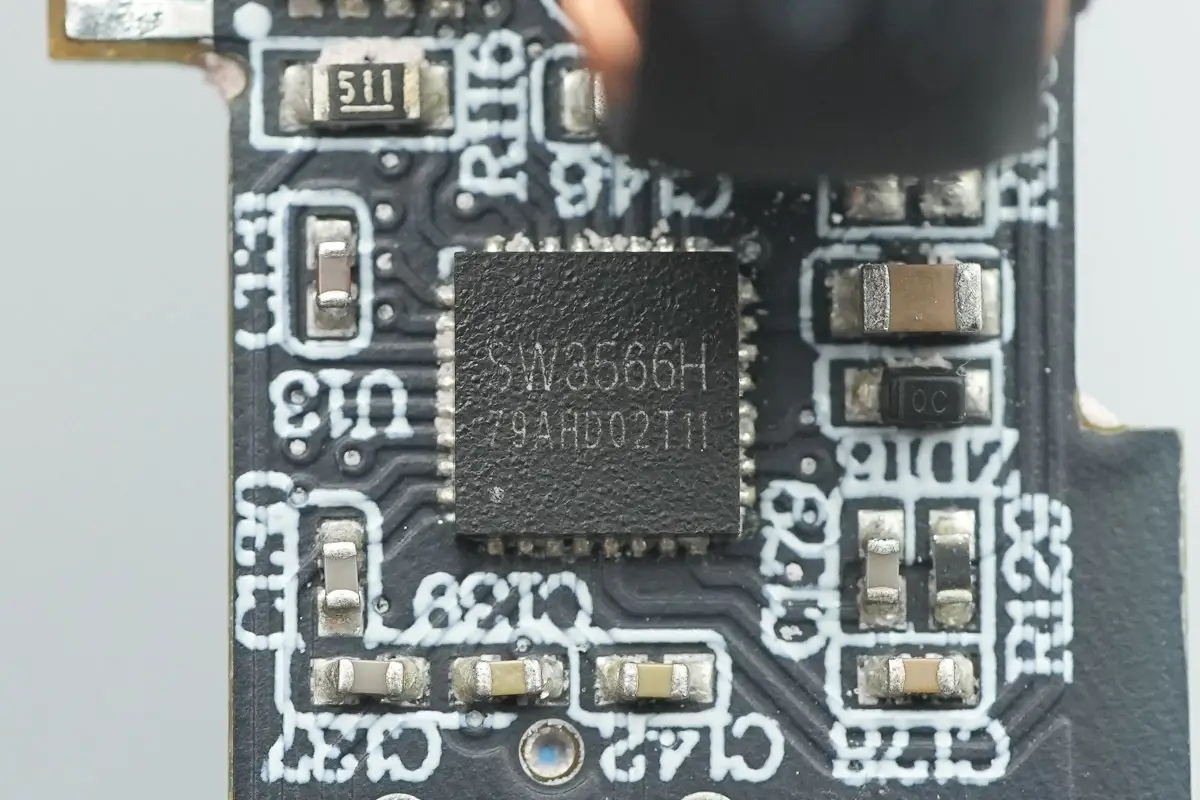

USB-C1口降壓協議晶片使用智融科技SW3566H,這是一款高整合度的多快充協議雙口充電SOC晶片,支援USB-C和USB-A介面充電,並支援雙口獨立限流APP。晶片內部整合了高效率同步降壓轉換器,支援20V7A和28V5A輸出,支援PD3.1/QC/SCP/UFCS等快充協議,支援快充協議定製,最大支援140W輸出功率。
SW3566H整合了CC/CV模式,雙口管理邏輯和母線電壓檢測,搭配對應的降壓開關管和VBUS開關管即可實現雙口降壓輸出APP。晶片內建的降壓轉換器工作頻率為180KHz,支援PWM和PFM工作模式。輸出電流,線損補償等保護閾值均可透過I2C介面進行設定,內建的ADC可實現輸入輸出電壓,輸出電流,晶片溫度等9個通道的資料取樣,支援外接MCU進行引數顯示。
SW3566H支援36V輸入電壓,最高輸出電流7A,晶片內建軟啟動,輸入過壓/欠壓保護,輸出過壓/欠壓保護,輸出過流/短路保護,DP/DM/CC過壓保護,晶片過熱保護和外接NTC熱敏電阻保護,以及限功率保護APP。晶片採用QFN4*4-32封裝。

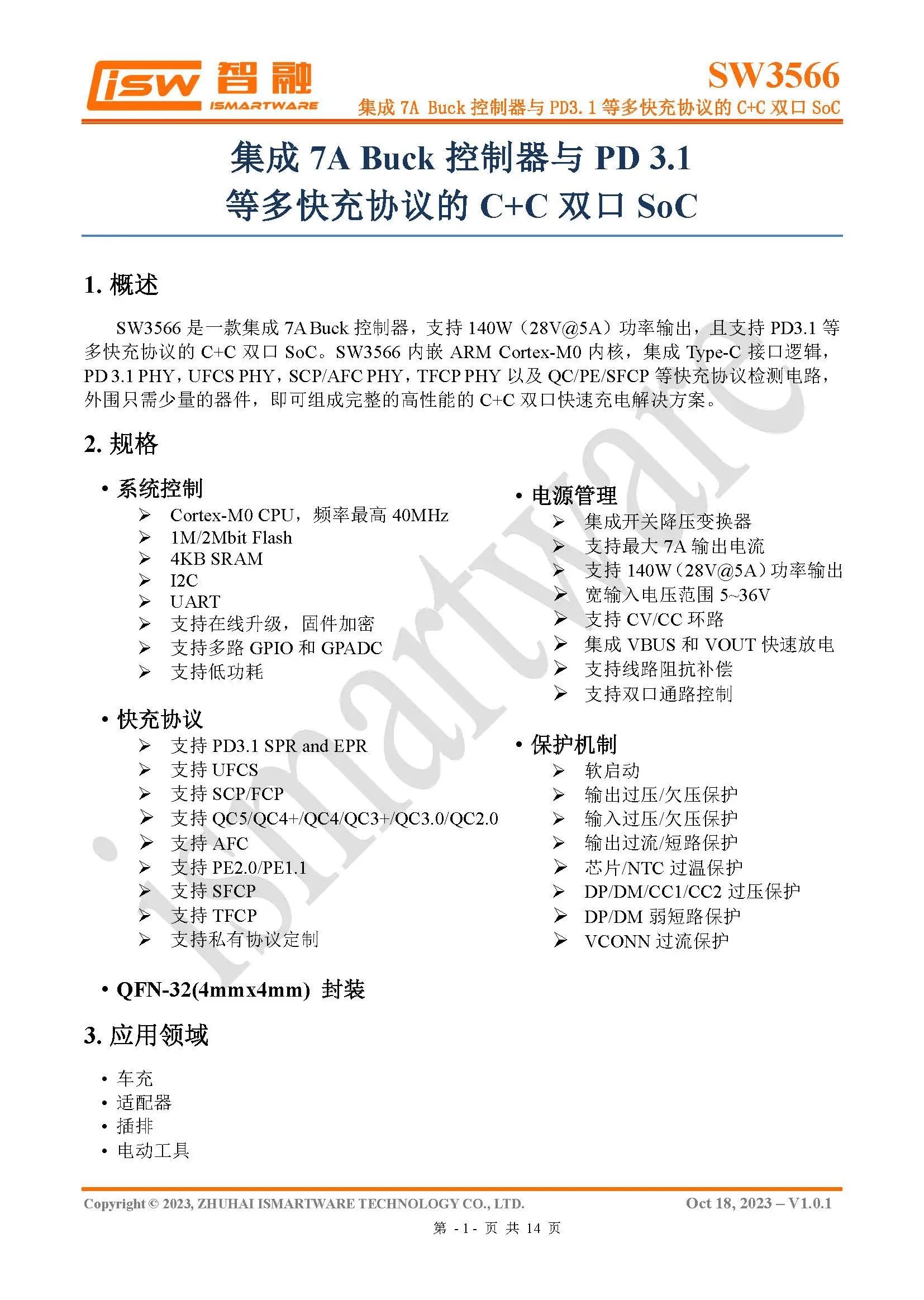

智融科技 SW3566 資料資訊APP。
充電頭網拆解了解到,智融SW3566H此前還被安克65W 2C1A氮化鎵充電器、公牛240W 3C1A氮化鎵桌面充電器、綠聯300W 4C1A五口PD氮化鎵快充充電器、TOMAX拓瑪140W 3C1A氮化鎵充電器、古石188W多口桌面充電器、拆解報告:TOMAX拓瑪140W 3C1A氮化鎵充電器等產品採用,晶片效能質量獲客戶一致認可APP。

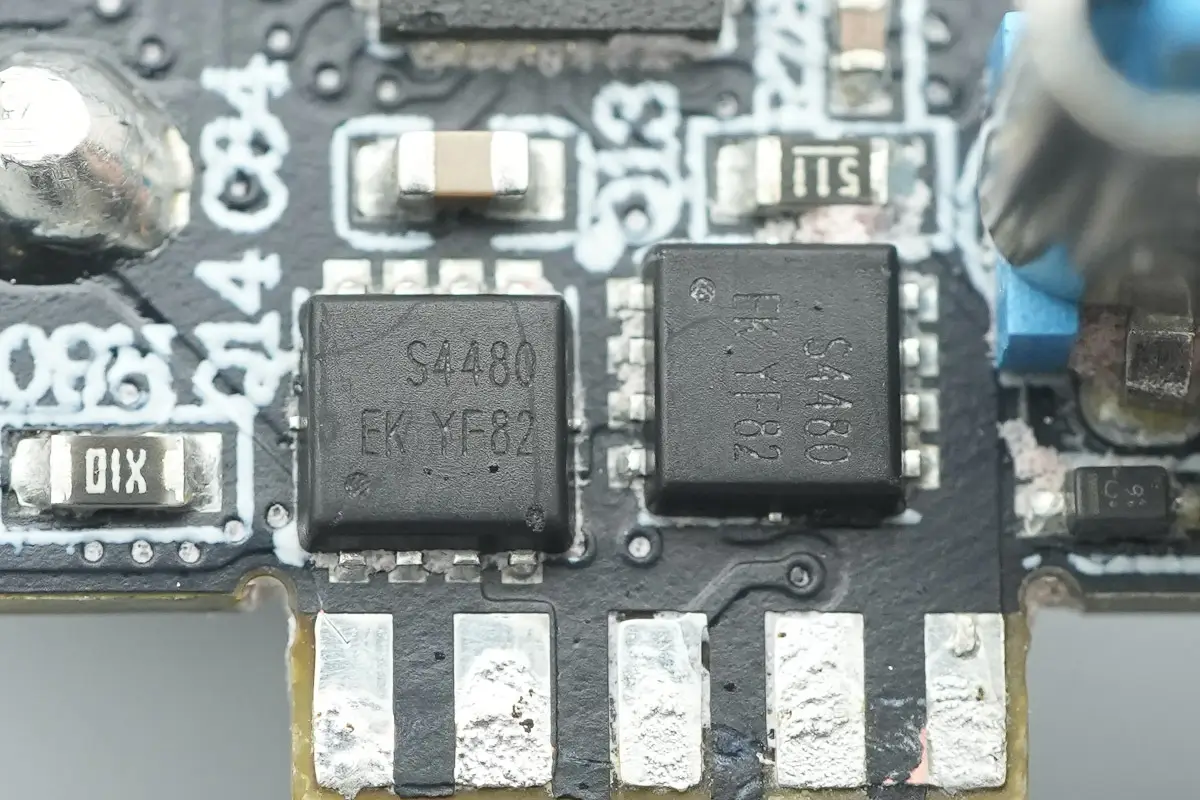

搭配的兩顆同步降壓開關管來自LEADTECK領泰,絲印S4480,實際型號為LTS4480FLA,NMOS管,耐壓40V,導阻5.6mΩ,採用PDFN3*3-8L封裝APP。

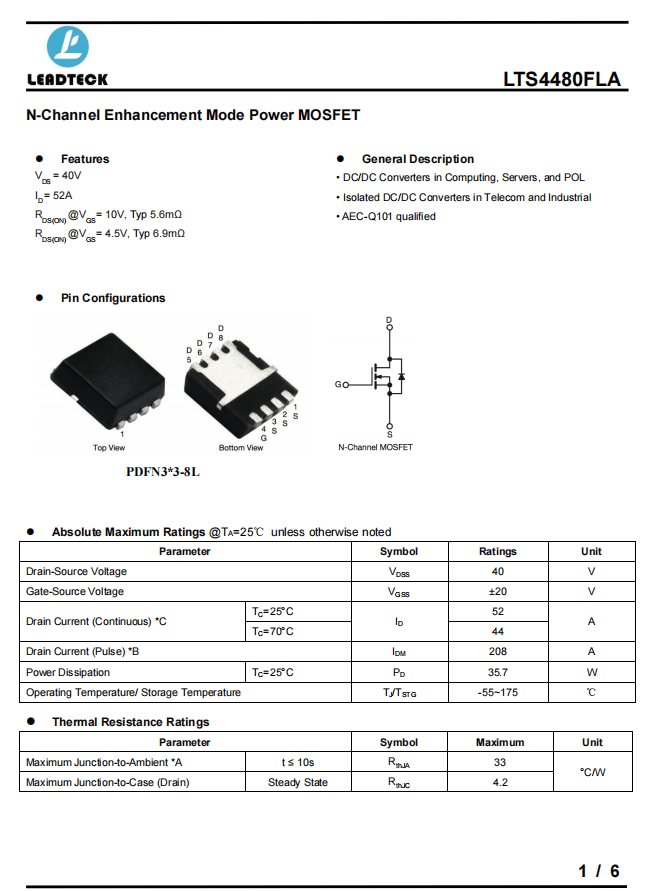

領泰LTS4480FLA資料資訊APP。

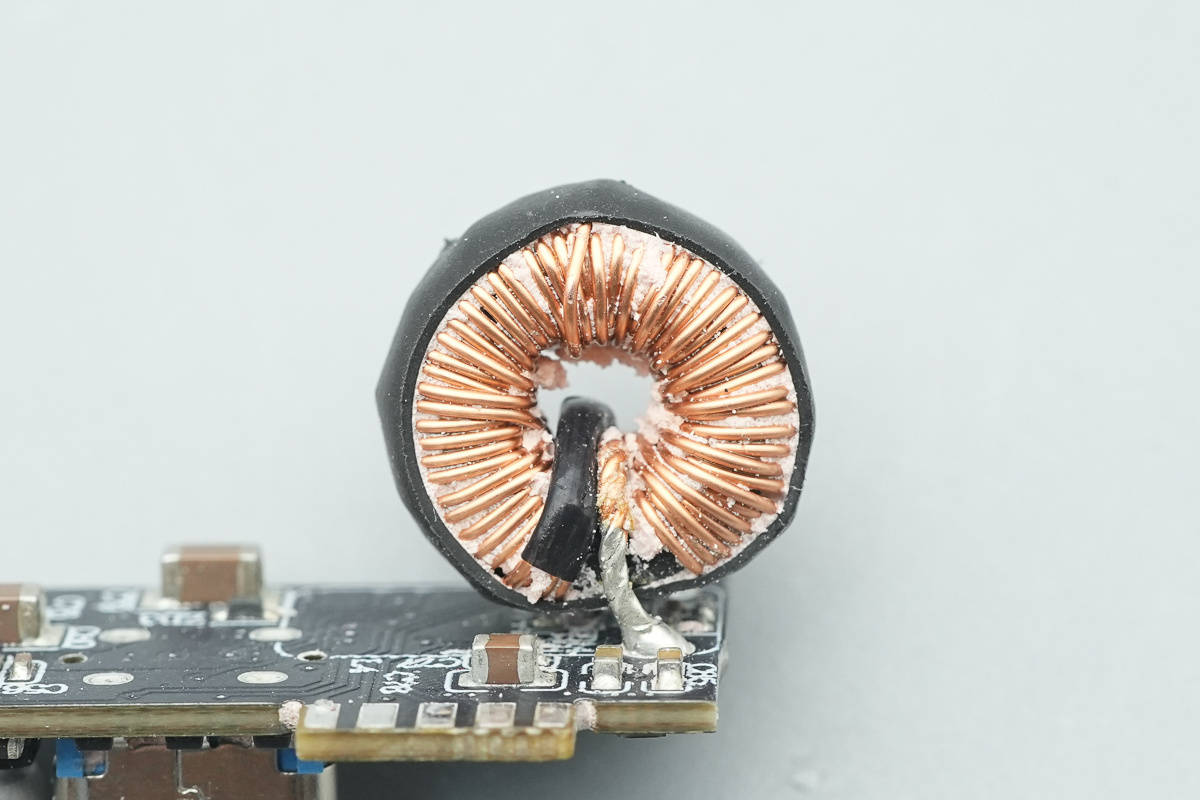

搭配的降壓電感特寫,外套熱縮管絕緣保護APP。

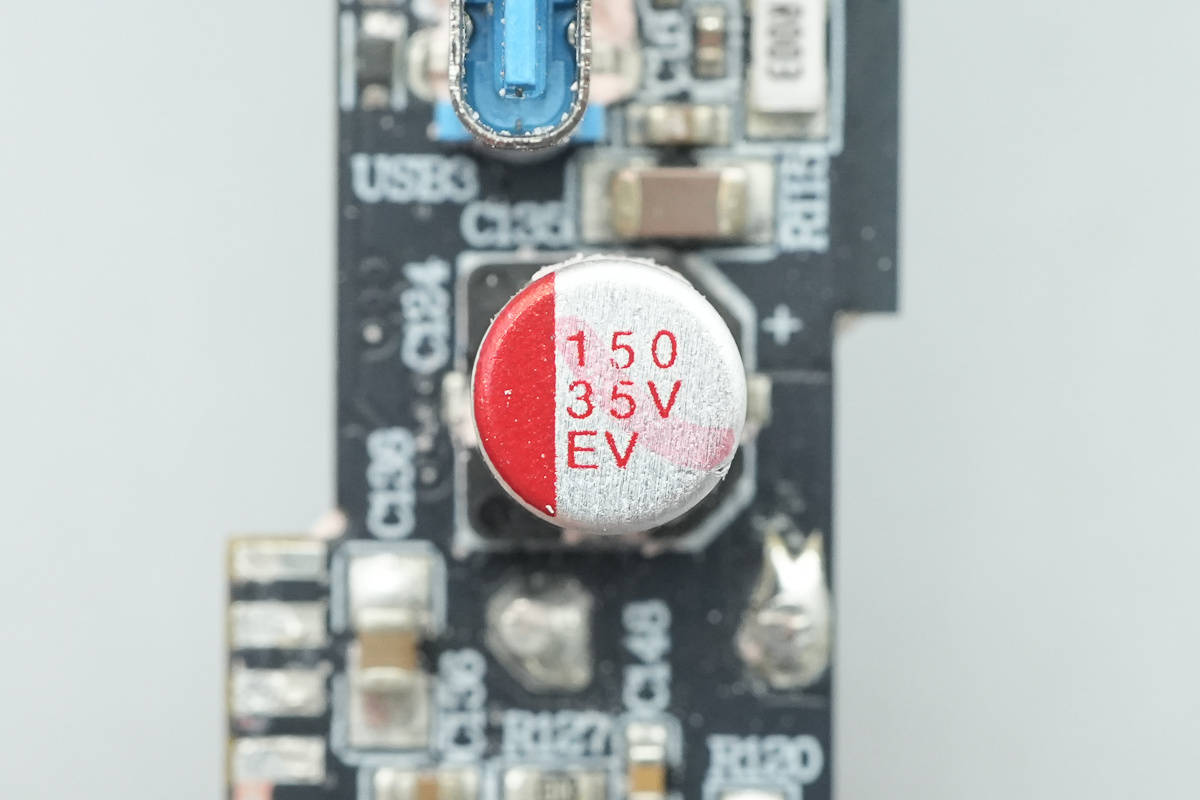

降壓輸出濾波固態電容規格為35V150μFAPP。

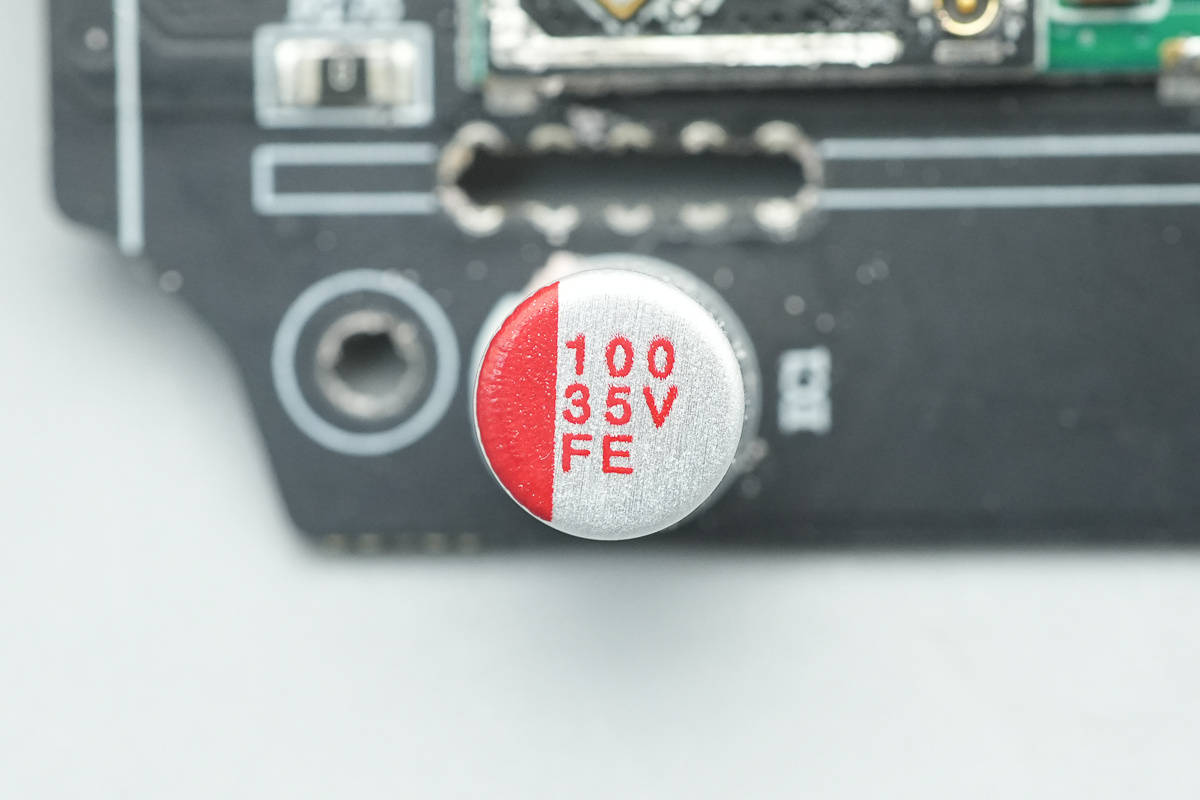

另一顆濾波固態電容規格為35V100μFAPP。
另外USB-C2和USB-A口的降壓協議晶片也是採用智融科技SW3566HAPP。
搭配的同步降壓開關管也是領泰LTS4480FLAAPP。
搭配的降壓電感特寫APP。
降壓輸出濾波固態電容規格為35V150μFAPP。
另一顆濾波固態電容規格為35V100μFAPP。

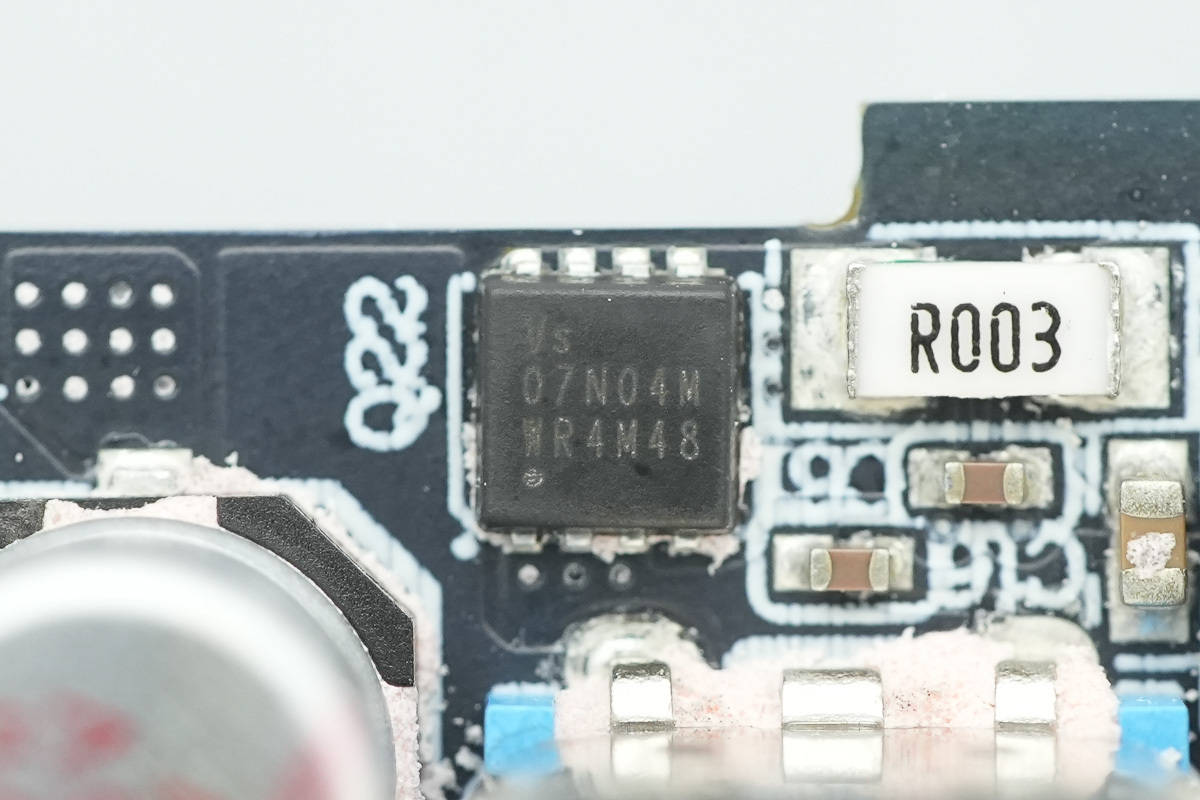

USB-C1口輸出VBUS開關管來自威兆半導體,型號VSE007N04MS-G,NMOS管,耐壓40V,導阻3.2mΩ,採用PDFN3333封裝APP。

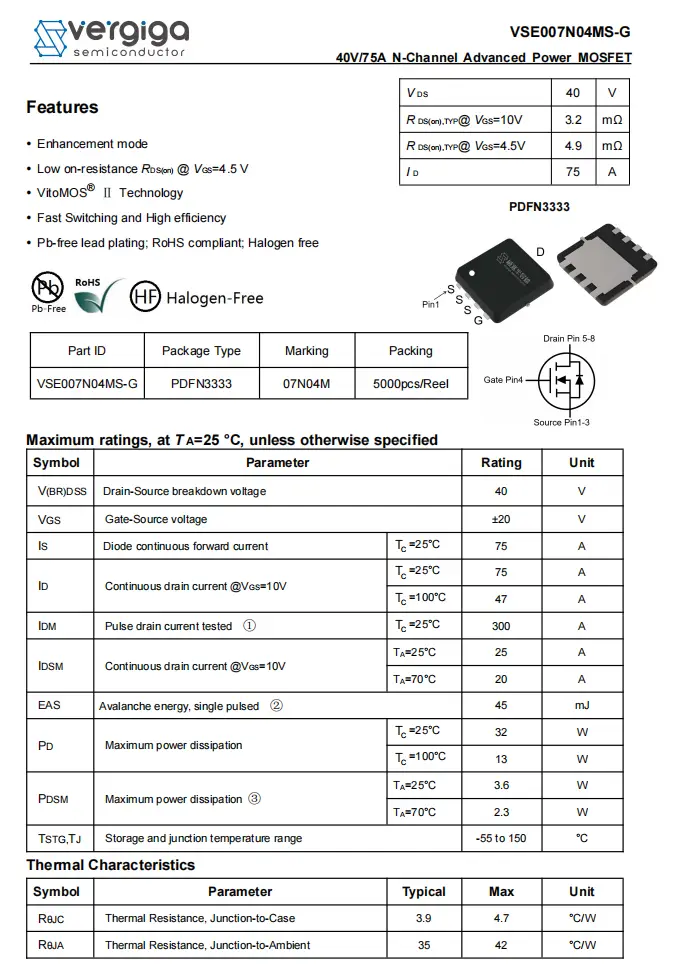

威兆半導體VSE007N04MS-G資料資訊APP。
USB-C2口輸出VBUS開關管也是採用威兆半導體VSE007N04MS-GAPP。

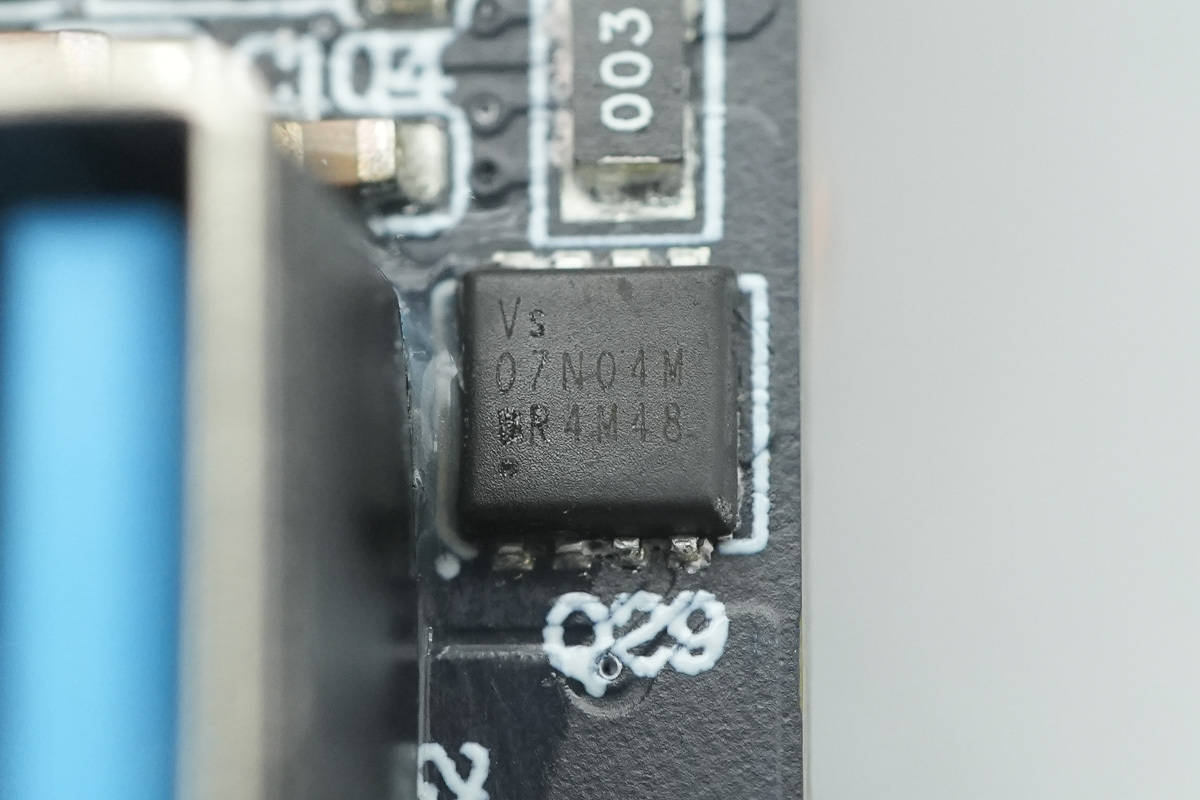

USB-A口輸出VBUS開關管也是採用威兆半導體VSE007N04MS-GAPP。
USB-C口旁設有熱敏電阻進行溫度監控APP。

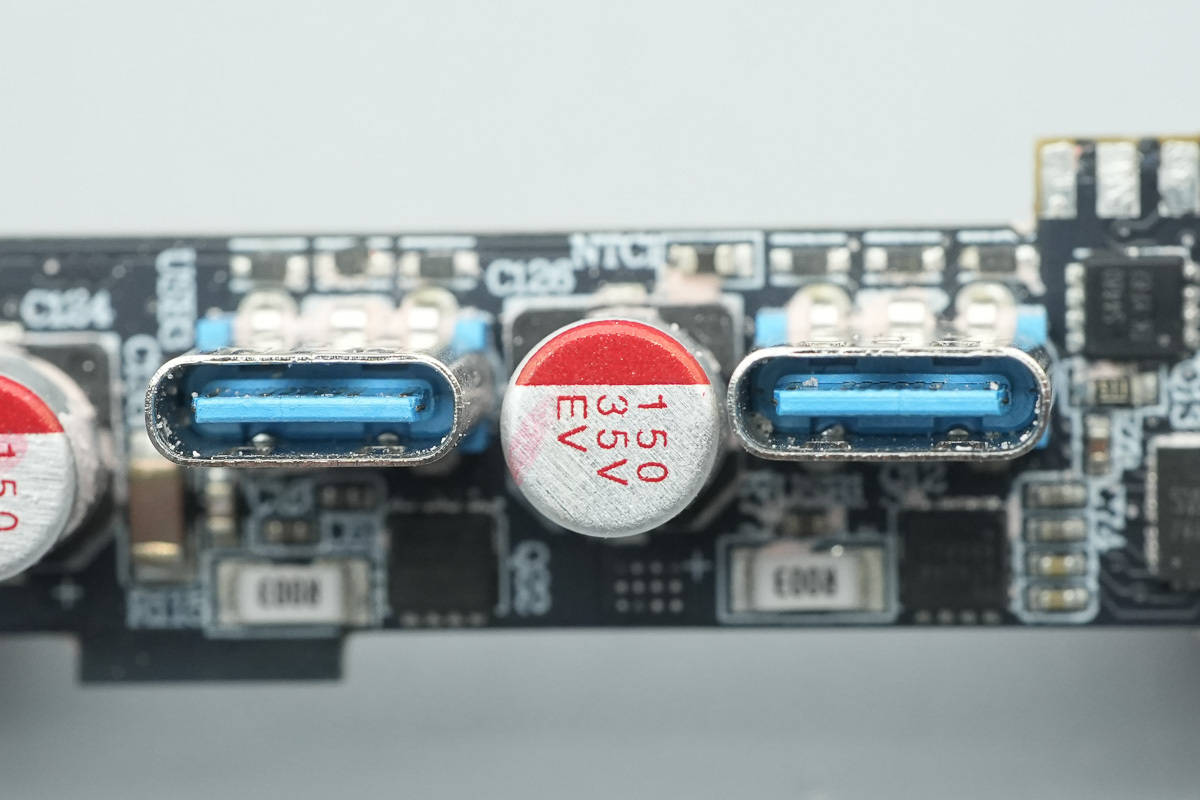

兩個USB-C介面母座特寫APP。

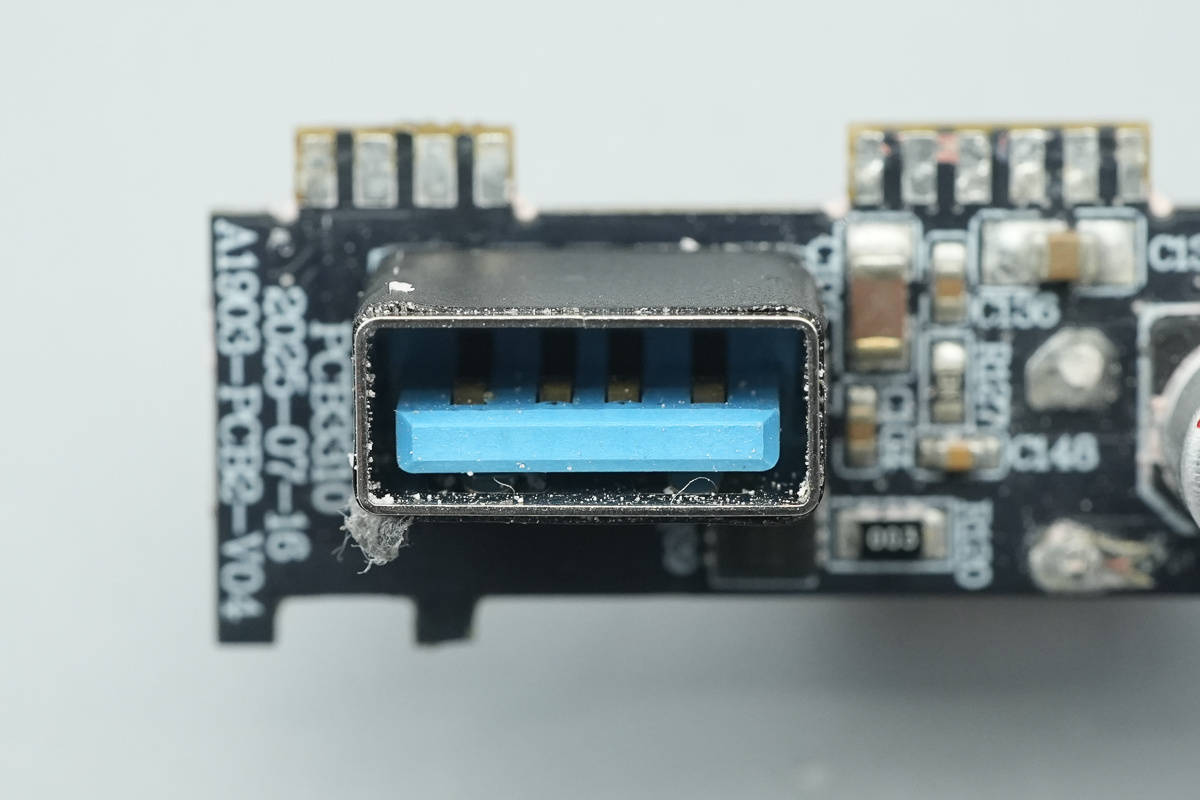

USB-A介面母座特寫,外殼做了絕緣處理APP。

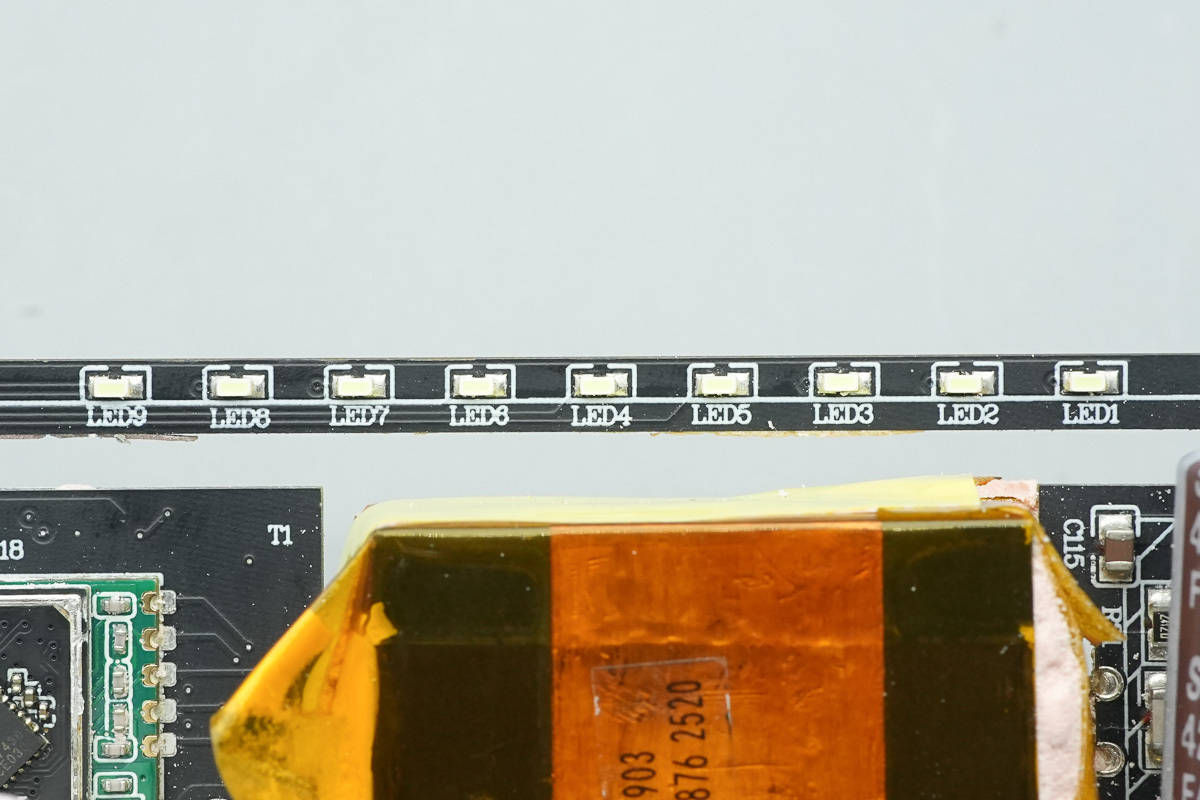

LED指示燈特寫APP。

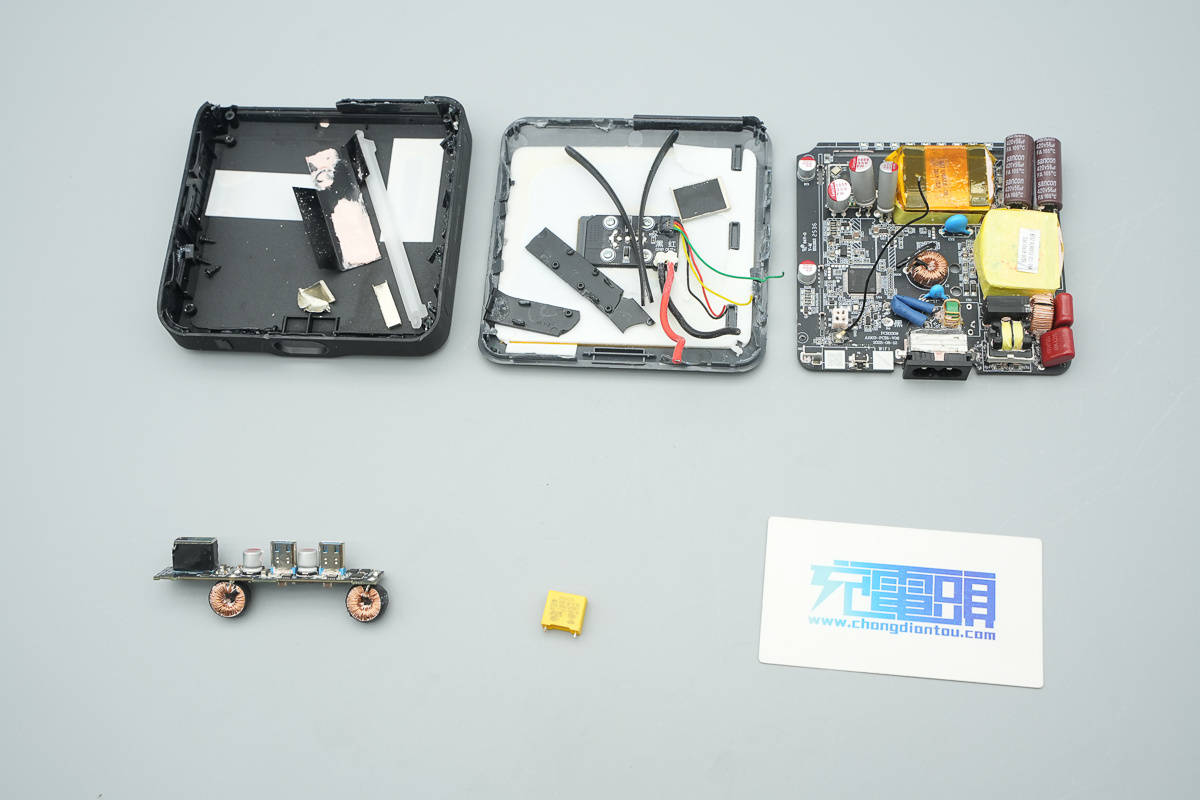

全部拆解一覽,來張全家福APP。
充電頭網拆解總結

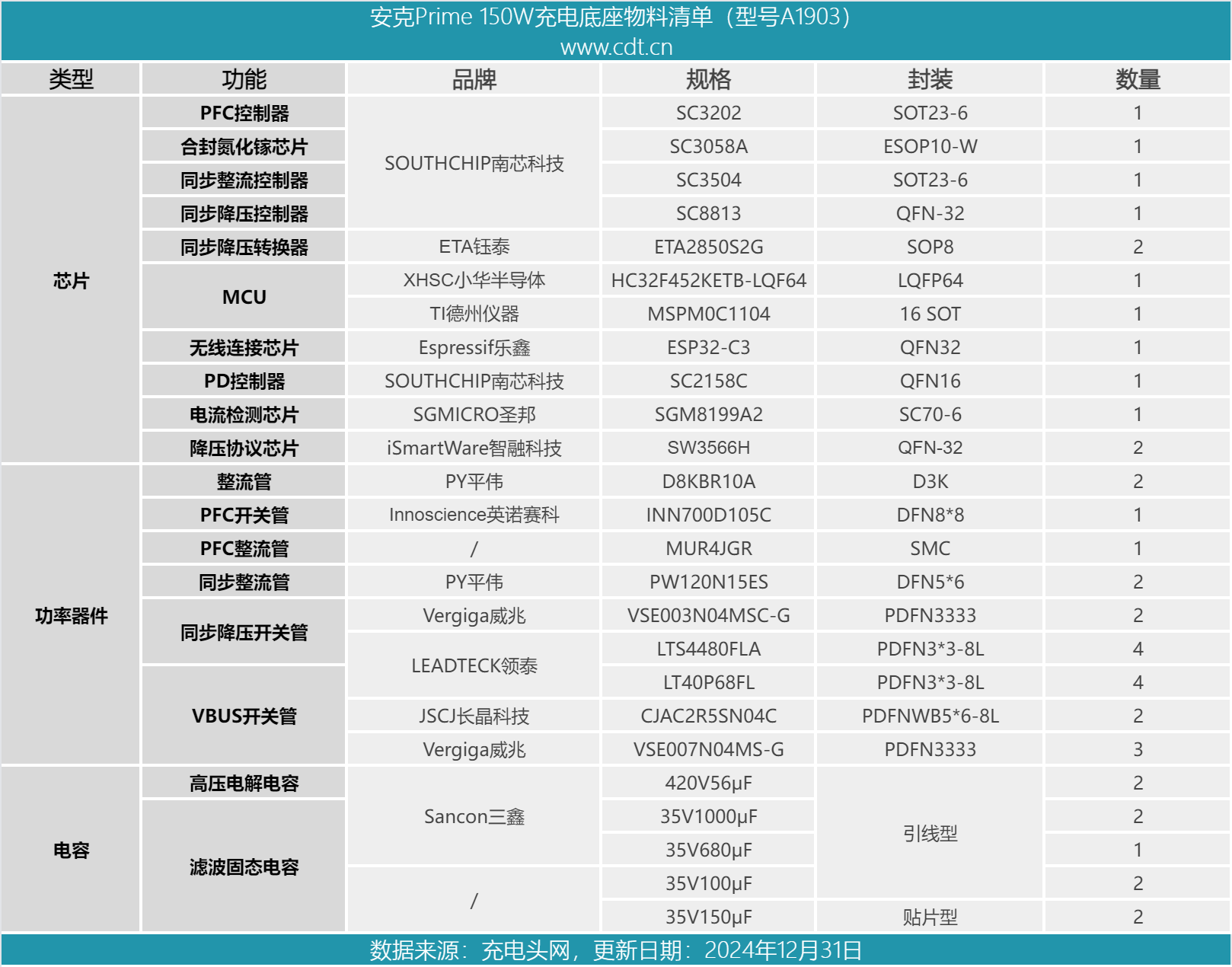

最後附上安克Prime 150W充電底座的核心器件清單,方便大家查閱APP。
安克Prime 150W充電底座機身造型扁平,設計風格簡約APP。機身本體配備2C1A介面,分別支援140W、100W以及22.5W輸出,併相容UFCS、QC3.0、FCP、SCP、AFC、PD3.1、PPS等快充協議,可很好適配蘋果、三星、小米、華為等市面主流品牌的筆電、手機等裝置。
產品的核心優勢在於其強大的可拓展性和APP一鍵設定管理功能,頂部Pogo Pin彈簧頂針陣列磁吸設計,如意棒充電寶等裝置對齊放置方便,並且支援邊充邊放,相當於“增加”了充電底座的介面,可滿足更多桌面裝置同時補電需求APP。透過手機APP,還能對裝置進行靈活自定義,檢視充電資料、曲線以及溫升情況等,操作方便體驗拉滿。
充電頭網透過拆解了解到,產品基於南芯科技SC3202+SC3058A+SC3504全套電源方案進行設計,PogoPin輸出也是採用南芯科技SC8813降壓方案搭配SC2158C PD控制器控制輸出APP。三個USB介面採用智融科技兩顆SW3566H進行二次降壓和協議識別控制輸出。此外採用小華半導體主控MCU,樂鑫無線通訊模組等。整個模組採用導熱膠灌封,設有石墨散熱貼紙輔助散熱,做工用料可靠。
